Tutorial executie SIV/SRL pas cu pas

Mesaj de iordan.dan » Joi Aug 27, 2015 11:45 am

Este bine sa cititi si viewtopic.php?f=13&t=566

Pentru confectionat eu am folosit filtru de 30-50 grame ,se pot folosi si filtre vechi demontate taiate la jumatate ,unde a fost capilarul nu se foloseste
Operatii executate

Filtru taiat


S-au scos sitele din filtru


Gaurile pe unde iese capilarul afara


Capilarul bobinat


Capilarul introdus in filtrul taiat


Produsul final
Fişiere ataşate
SIV 1. (Custom).JPG

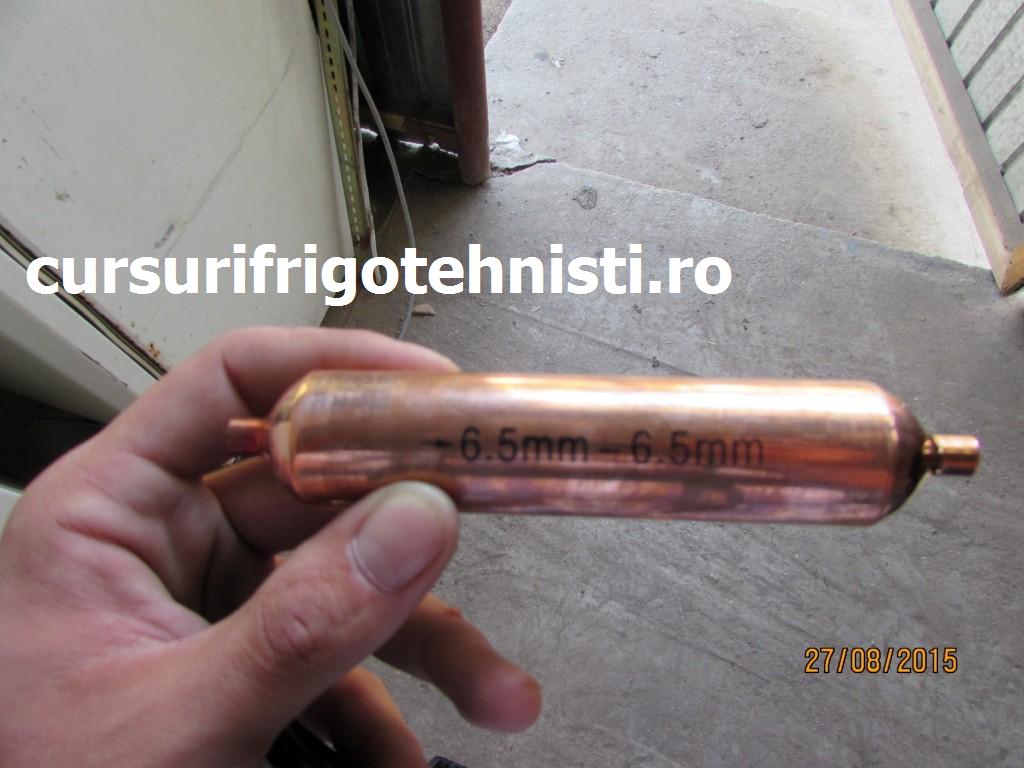

Filtru de vitrina cu doua capete egale ,le tineam prin scule si ma tot impiedicam de ele
SIV 1. (Custom).JPG (91.99 KiB) Vizualizat de 4087 ori
Siv 2. (Custom).JPG
Filtrul a fost taiat la jumatate ,am scos granulele de silicagel si cele doua site
Siv 2. (Custom).JPG (80.82 KiB) Vizualizat de 4087 ori

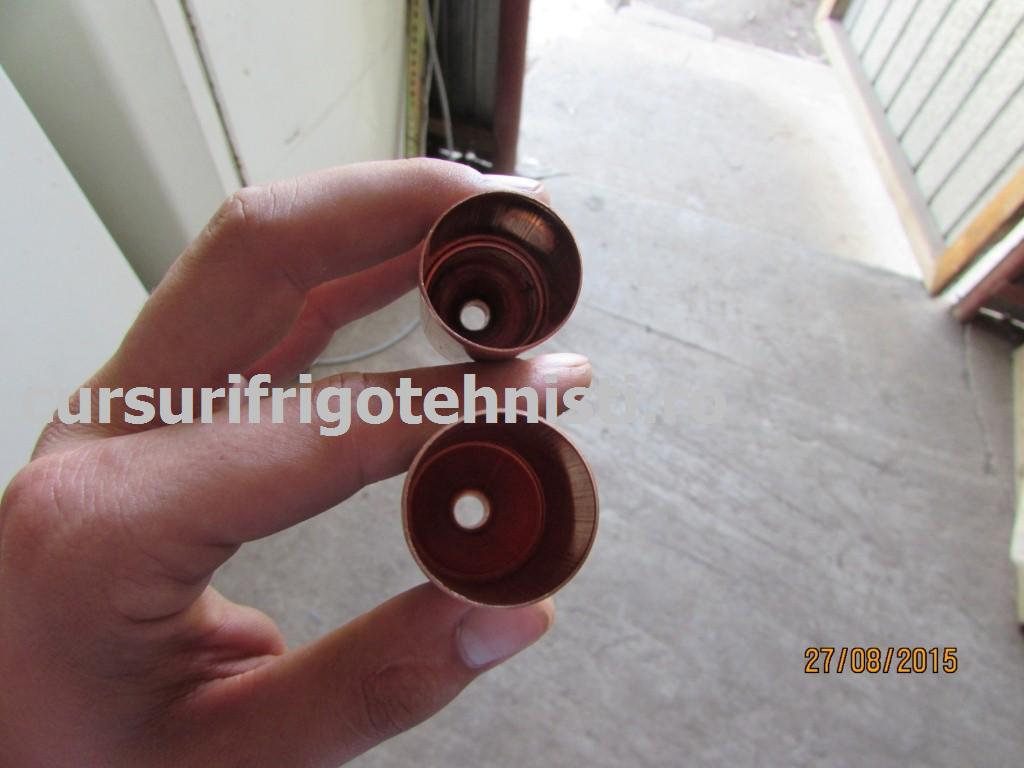

Siv 3. (Custom).JPG
Se vede ca jumatatile sunt goale
Siv 3. (Custom).JPG (71.47 KiB) Vizualizat de 4087 ori

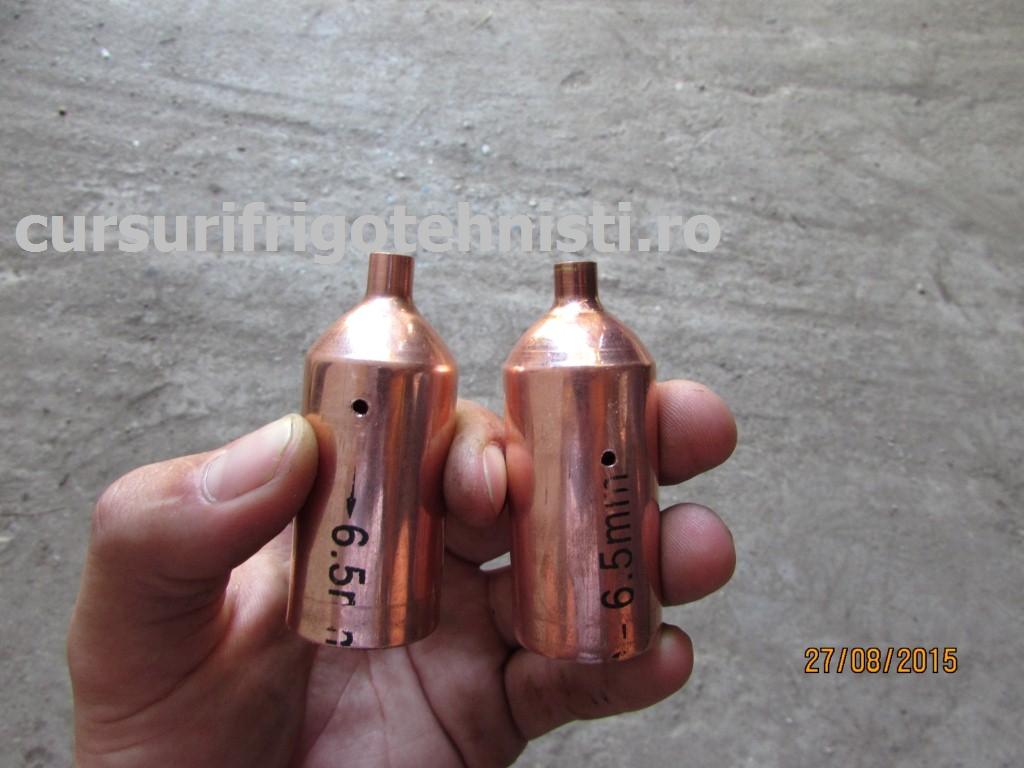

Siv 4. (Custom).JPG
Am facut doua gauri cu spiralul ,diametrul gaurii cat are capilarul pe exterior
Siv 4. (Custom).JPG (87.3 KiB) Vizualizat de 4088 ori

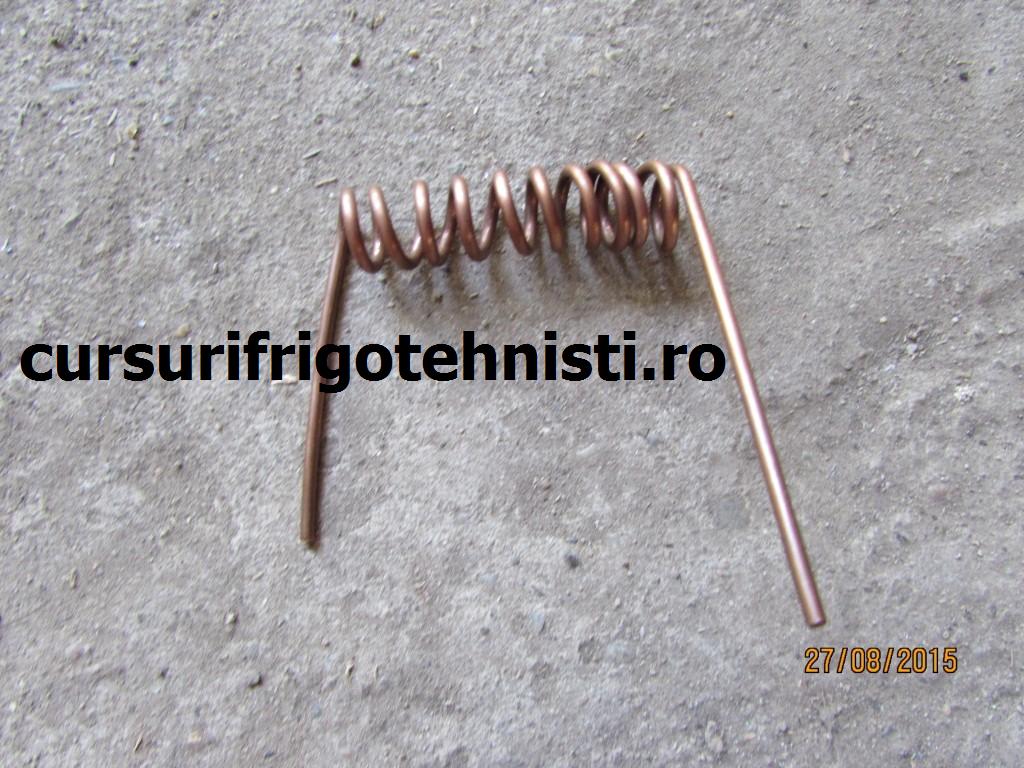

SIV 5. (Custom).JPG
Am bobinat pe o carioca ,niste capilar cat sa intre la fix in cele doua jumatati
SIV 5. (Custom).JPG (148.27 KiB) Vizualizat de 4088 ori

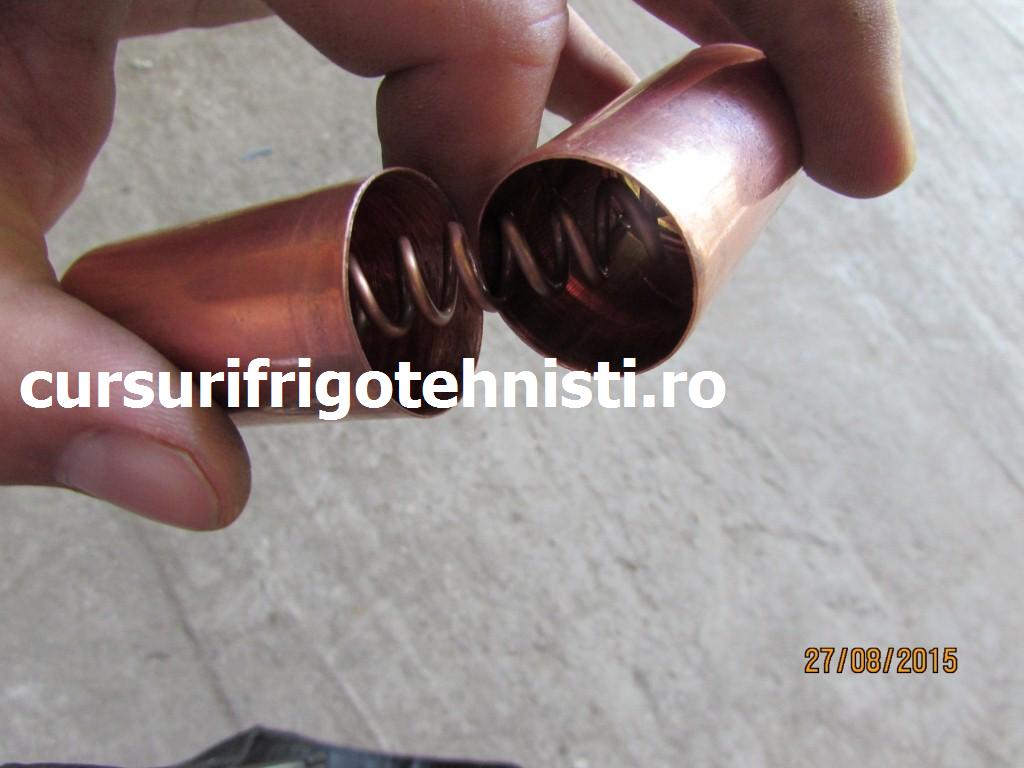

SIV 6. (Custom).JPG
Cu multa rabdare am introdus capetele capilarului in gauri
SIV 6. (Custom).JPG (76.45 KiB) Vizualizat de 4088 ori
SIV 7. (Custom).JPG

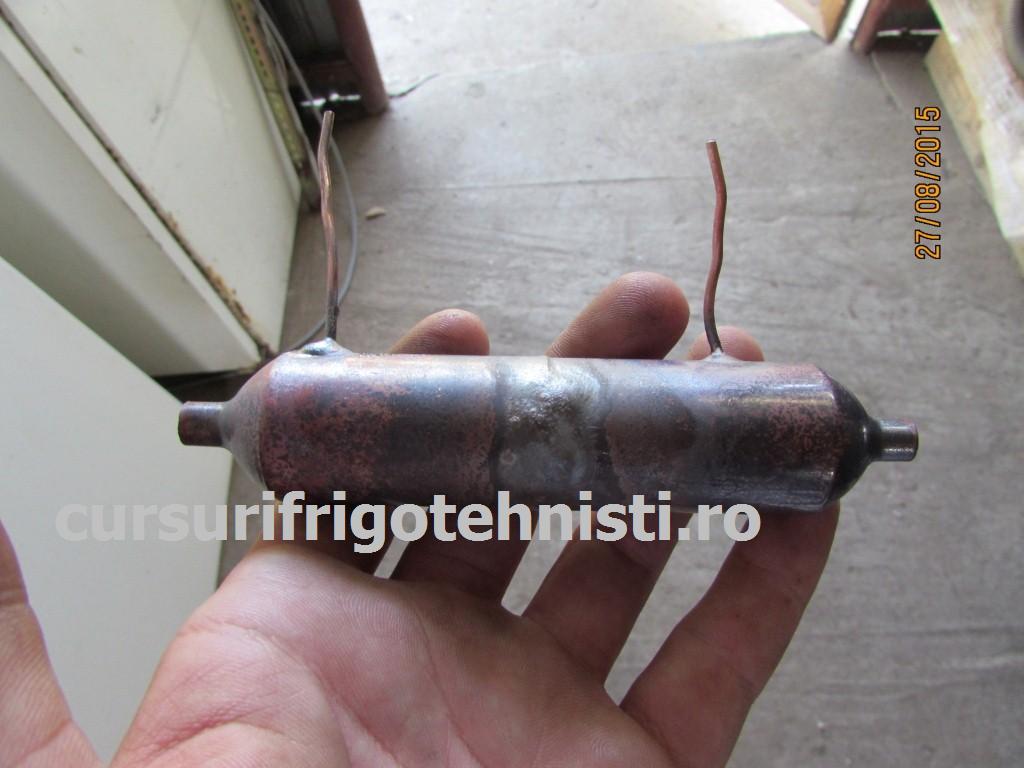

Am imbinat la mijloc cu niste "flecuri de Ag " doua argintari sa il tina fix pana sudez tevile
SIV 7. (Custom).JPG (81.35 KiB) Vizualizat de 4090 ori

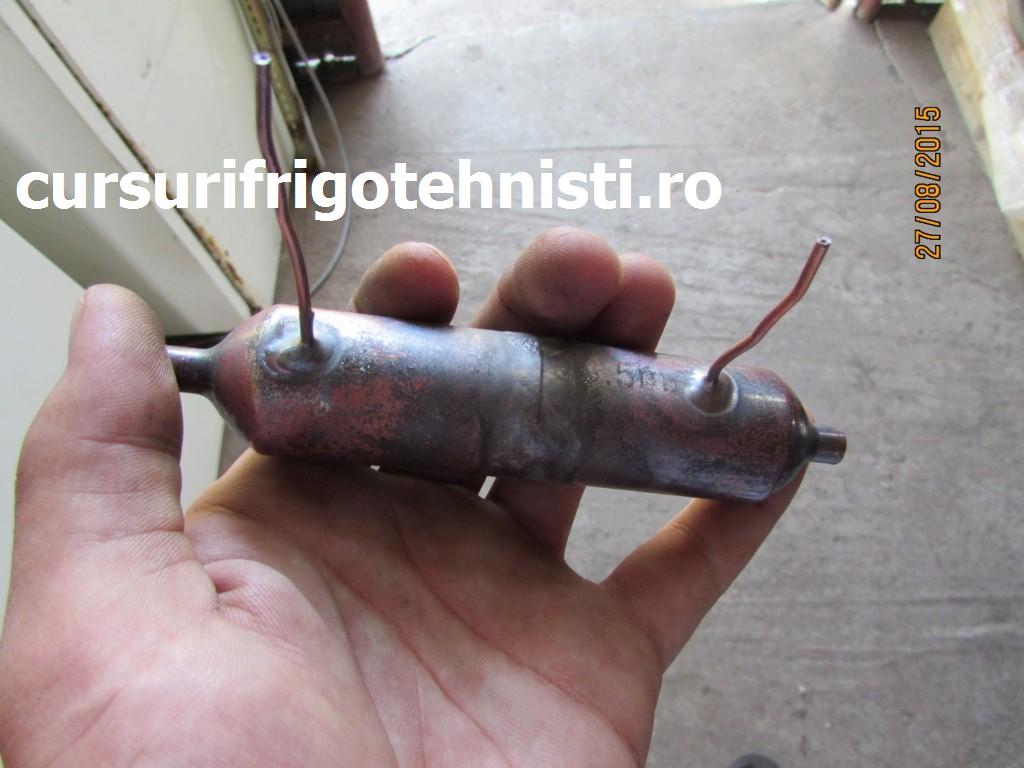

SIV 8. (Custom).JPG
Capetele pe unde iese capilarul se arginteaza definitiv ,inainte sa argintez am centrat capilarul bobinat sa fie concentric cu interiorul filtrului
SIV 8. (Custom).JPG (83.6 KiB) Vizualizat de 4090 ori

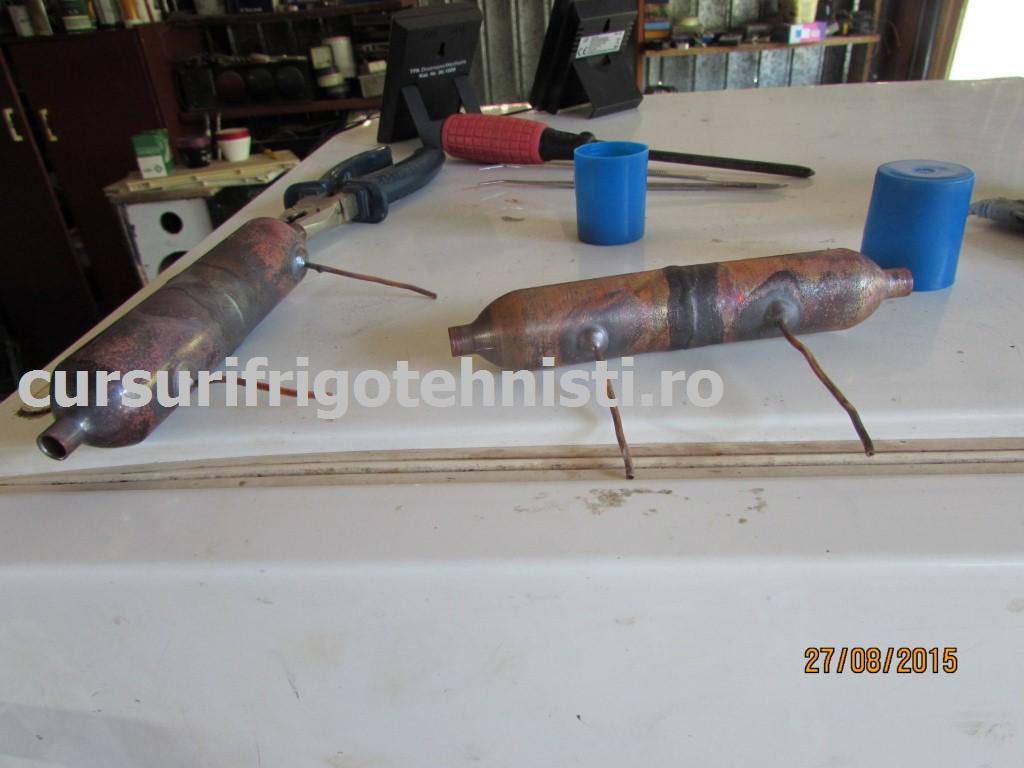

SIV 9. (Custom).JPG
Am pregatit doua SIV?SRL ca este bun la casa omului si ma scoate din necaz
SIV 9. (Custom).JPG (76.97 KiB) Vizualizat de 4090 ori
-PFA Zimnicea
-Tehnician Automatizari (Postliceala Carol I)
-Electrician
https://www.cursuridecalificareacredita ... ctricieni/
https://www.cursurifrigotehnisti.ro/cur ... nstructii/
Avatar utilizator
Danu Eugen

Mesaje: 4
Membru din: Mar Aug 25, 2015 1:33 pm
Localitate: Tecuci

Re: Tutorial executie SIV/SRL pas cu pas

Mesaj de Danu Eugen » Joi Aug 27, 2015 4:14 pm

Salut este pentru prima data cand vad asa ceva

Modul de executie este foarte simplu cu un sfert de electrod il fac ,dar cum faci prelungirea capilarului ca nu ai in trusa largitor asa de mic :(
Avatar utilizator
iordan.dan

Mesaje: 147
Membru din: Mie Ian 07, 2015 7:13 pm
Localitate: Zimnicea

Re: Tutorial executie SIV/SRL pas cu pas

Mesaj de iordan.dan » Joi Aug 27, 2015 4:35 pm

Foarte simplu
Cu doua buzunare calibrate pe un cui :)
Fişiere ataşate
Prelungire capilar . (Custom).JPG

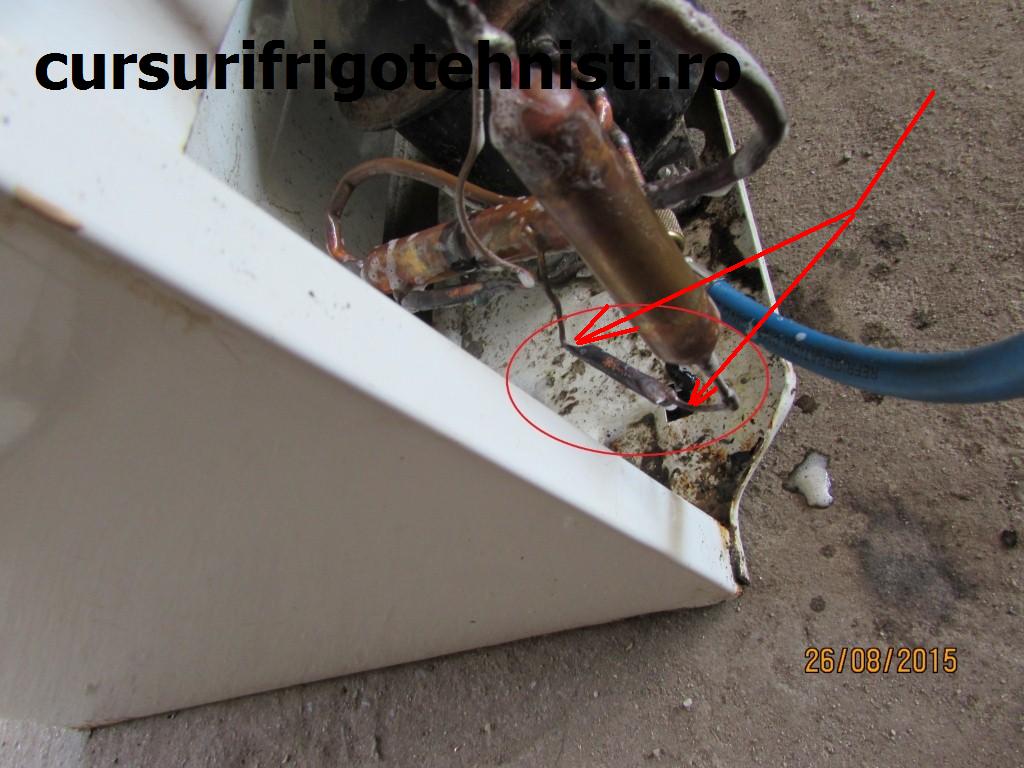

Prelungire capilar cu doua buzunare
Prelungire capilar . (Custom).JPG (107.29 KiB) Vizualizat de 3977 ori
-PFA Zimnicea
-Tehnician Automatizari (Postliceala Carol I)
-Electrician
https://www.cursuridecalificareacredita ... ctricieni/
https://www.cursurifrigotehnisti.ro/cur ... nstructii/
Avatar utilizator
Tupac

Mesaje: 12
Membru din: Joi Iul 02, 2015 3:45 pm

Re: Tutorial executie SIV/SRL pas cu pas

Mesaj de Tupac » Joi Aug 27, 2015 8:00 pm

Danu Eugen scrie:Salut este pentru prima data cand vad asa ceva

Modul de executie este foarte simplu cu un sfert de electrod il fac ,dar cum faci prelungirea capilarului ca nu ai in trusa largitor asa de mic :(


Voi pune niste poze de la noi de la practica la Freon Trading de acum 2 luni

Este foarte simplu sa prelungesti capilarul , sau sa argintezi doua tevi cu diametre diferite , folosind celebrul buzunar
Voi descrie pasii pentru executie nu sunt necesare scule sofisticate
Fişiere ataşate

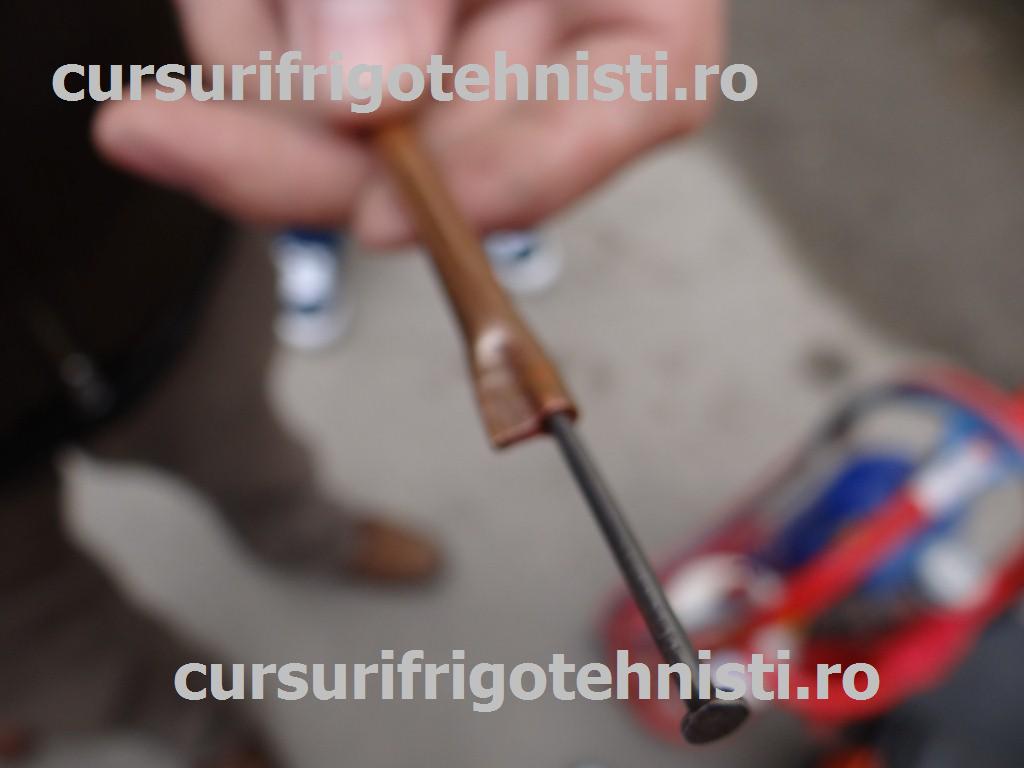

Calibrare 1.JPG
Produsul finit se obtine cu un simplu cui si un patent Patentul trebuie sa fie in mintile lui In rest este chestie de vointa
Calibrare 1.JPG (60.36 KiB) Vizualizat de 3959 ori
Calibrare pas 2.JPG

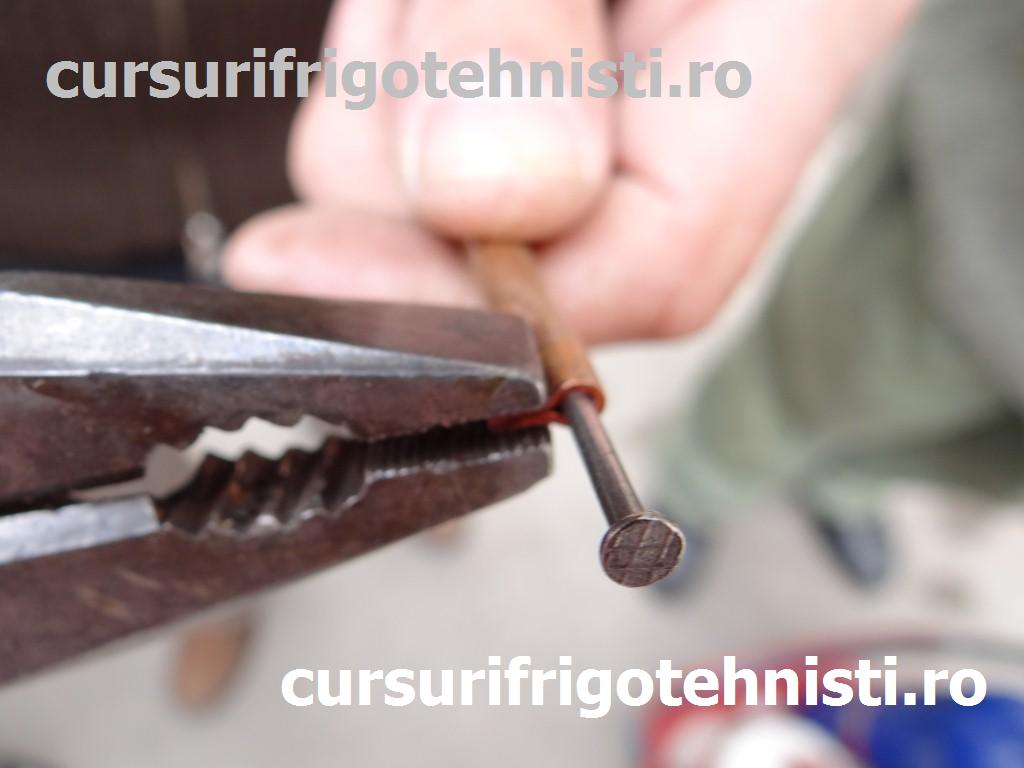

Patentul trebuie sa prinda ok Se gaseste prin talcioc unul de pe vremuri
Calibrare pas 2.JPG (69.3 KiB) Vizualizat de 3959 ori

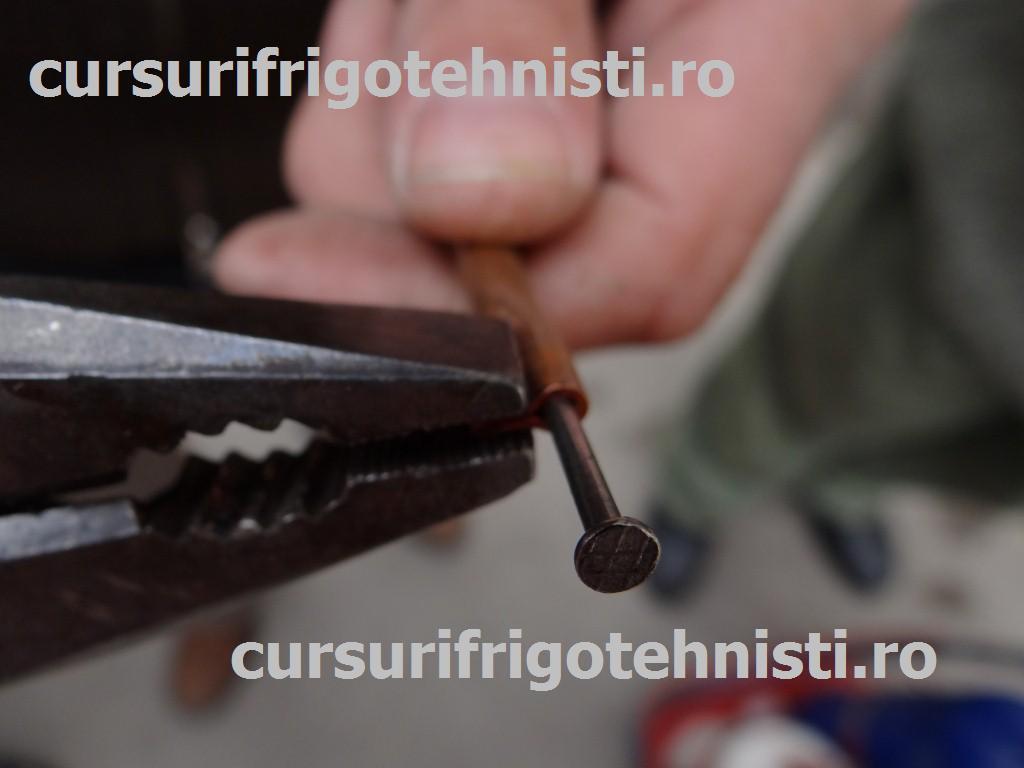

Calibrare pas 3.JPG
Cu patentul se muleaza conducta pe cui
Calibrare pas 3.JPG (65 KiB) Vizualizat de 3959 ori
argintare buzunar.JPG

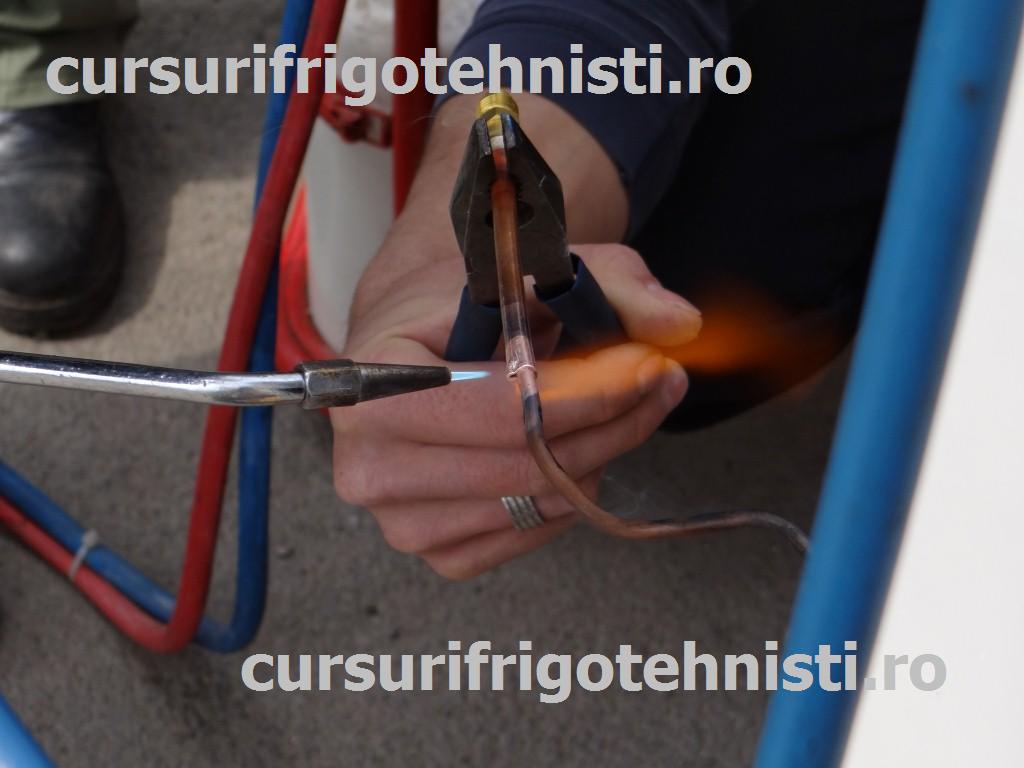

Argintare buzunar cu statia sau cu Mapp-ul
argintare buzunar.JPG (81.15 KiB) Vizualizat de 3959 ori
Avatar utilizator
Danu Eugen

Mesaje: 4
Membru din: Mar Aug 25, 2015 1:33 pm
Localitate: Tecuci

Re: Tutorial executie SIV/SRL pas cu pas

Mesaj de Danu Eugen » Sâm Aug 29, 2015 11:01 am

Multumesc acum am inteles cum procedati ,am incercat si eu cu niste capete de teava si am reusit imediat Este adevarat mai am multe de invatat ,dar cu ajutorul dvs voi reusi sa devin mai bun
O sa fac si eu poze de la lucrarile mele si o sa le ridic , mai jos pun niste scule ,o perforanta si o comp la o camera de frig
Stima
Fişiere ataşate
Completare R404

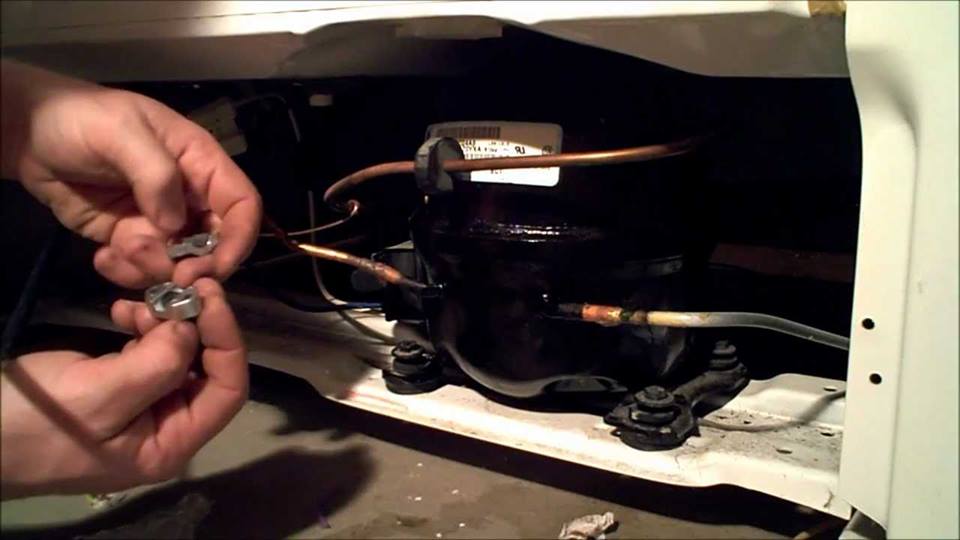

Comp R134.jpg
Valva perforanta
Comp R134.jpg (45.69 KiB) Vizualizat de 3890 ori
Poza scule.jpg

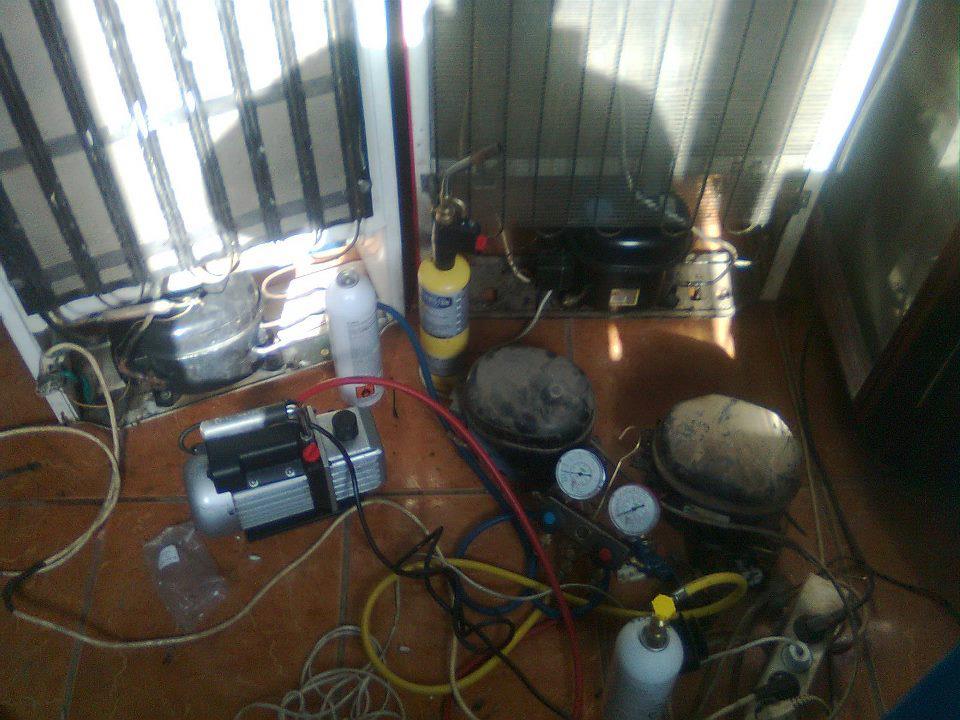

In atelier
Poza scule.jpg (98.47 KiB) Vizualizat de 3890 ori
Avatar utilizator
Ing. Olteanu Mircea

Mesaje: 597
Membru din: Dum Feb 23, 2014 8:51 am
Localitate: Bucuresti

Re: Tutorial executie SIV/SRL pas cu pas

Mesaj de Ing. Olteanu Mircea » Vin Mai 22, 2020 7:43 pm

up
