Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Liviudan » Vin Ian 13, 2017 4:44 pm

Herescu Paul scrie:Am in uz o pompa Kama facuta acum 45 ani la Aversa ,350 W o pot folosi actionata de o solara???? Am apa in put la 5 m Pompa o am de pe vremuri cumparata de bunicu ,este inca functionala i-am sch carbunii si semeringul ,mai am 2 rotoare de rezerva si 4 turbine :) Scoate cca 20 l/min Bazinul are 5000 l apa suficienta sa ud gradina +pe la acareturi wc ,bucatarie baie Vara folosesc o solara sa inc apa ,este simpla din teava de Cu vopsita neagra cu un geam deasupra ,boiler cu doua serpentine si rezistenta de 300 l +pompa de circulatie 60W

Cum spuneau si colegii trebuie sa bagi in calcul un cosfi=0,6 vezi ce scrie pe motor Trebuie sa tii cont de curentul matre care il abs cand porneste ,degeaba pui un inverter de 500W ca intra in protectie la pornire Eu vad un inverter 1500W nu m-as risca cu unul ieftin cu sinusoida modificata as lua sinus pur am vazut preturi ok pe free shiping alibaba

Avatar utilizator

Mesaje: 5
Membru din: Vin Ian 13, 2017 4:42 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Liviudan » Vin Ian 13, 2017 4:46 pm

Anul trecut am participat la echiparea unei organizari de santier agricol ,nu aveam retea de curent electric
Aveam nevoie de lumina seara 4 becuri 12W/24V ,apoi trebuia sa asigur 230V :frigider ,incarcator mobil ,2 ap radio de 3 W
Cerintele erau asa 3 lampi led funct seara 6 ore ,o lampa 10 ore Frigiderul echivalentul a cel putin 12 ore/zi

A fost montat asa
2 panouri 240W/24 V in paralel
1 Regulator 40A
2acc 12/120 =>24V/120A
1 inverter sinus pur 1500W/3000W
Sistemul a fost gandit sa poata fi marit ca putere ,inca un frigider si un tv cu antena satelit

Sistemul a rezistat pe baricade ,,producea curent suficient si in octombrie cand a fost noros afara Voi incerca sa pun si niste preturi, dar cand voi avea acces la ele

Avatar utilizator

Mesaje: 5
Membru din: Vin Ian 13, 2017 4:42 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Liviudan » Vin Ian 13, 2017 4:52 pm

Am dat zapada de pe panouri si in doua zile linistite am reusit sa incarc acumulatorii
Prima mea experienta cu panouri : 2 buc de 30 W care alimenteaza prin curte 8 pitici de gradina ,am 3 acc de sursa 12V/7A pusi in II ,recuperati de la UPS-ul unui server decedat
Putere(Wp) : 30w
Tensiune maximă (Vmp): 16.8 V
Curentul maxim (Imp) 1.78 A
Tensiune circuit deschis (COV) 21 V
Curent de scurt circuit (Isc) 2.03 A
Tip celule: Mono-cristaline
CONTROLER DE INCARCARE 12V 4A
Temperatura Ambientala: -40 - +50°C
Tip Baterie: Lead acid (GEL, AGM, flooded)
Boost Charge: 14,5V
Dimensiuni: 72.6x61x30.4mm
Float charge: 13.7V
Curent Maxim Incarcare: 4A
Greutate: 68g
Inaltime Maxima: 4000m peste nivelul marii
Voltaj Sistem: 12V

Panourile sunt puse pe un suport din lemn foarte simplu

Avatar utilizator

Mesaje: 1
Membru din: Mar Ian 17, 2017 4:47 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Rolo » Mar Ian 17, 2017 4:50 pm

Salut colegii de forum

Rasfoiesc de 3 zile ac forum, interesanta problema cu energia verde Am o casa veche la bunici la 30 km de Giurgiu Am in vizor (am alocat 1000Lei) doua panouri fotovoltaice de 240 W,este clar ca sunt chinezesti Bun , Panourile duminica le iau dau 700 Lei pe ambele bucati :)
Vreau o mana de ajutor cu ce trebuie sa iau ,cati A pot scoate din panou
-Am facut rost de 6 acc 12V/120A recuperati ,sunt functionali 80% dupa incarcare densitate 1,28 Am facu pe unul o descarcare cu un bec de far dupa 6 ore avea 12,9 V becul lua 5 A
-controller
-inverter
-Accumulatori
. Multumesc anticipat
Fişiere ataşate

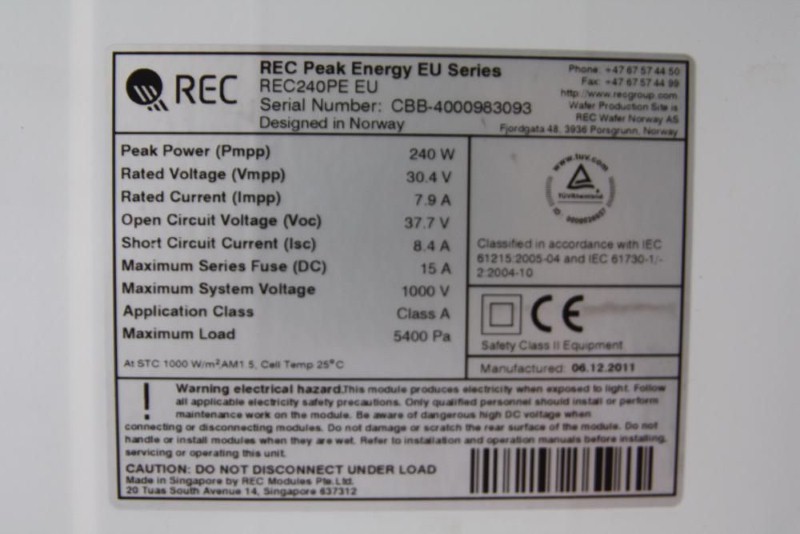

ETICHETA (Custom).jpg
Panou 240 W
ETICHETA (Custom).jpg (69.54 KiB) Vizualizat de 3905 ori

Avatar utilizator

Mesaje: 7
Membru din: Dum Ian 22, 2017 6:25 pm
Localitate: Darvari

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Geo24 » Dum Ian 22, 2017 6:47 pm

Rolo scrie:Salut colegii de forum

Rasfoiesc de 3 zile ac forum, interesanta problema cu energia verde Am o casa veche la bunici la 30 km de Giurgiu Am in vizor (am alocat 1000Lei) doua panouri fotovoltaice de 240 W,este clar ca sunt chinezesti Bun , Panourile duminica le iau dau 700 Lei pe ambele bucati :)
Vreau o mana de ajutor cu ce trebuie sa iau ,cati A pot scoate din panou
-Am facut rost de 6 acc 12V/120A recuperati ,sunt functionali 80% dupa incarcare densitate 1,28 Am facu pe unul o descarcare cu un bec de far dupa 6 ore avea 12,9 V becul lua 5 A
-controller
-inverter
-Accumulatori
. Multumesc anticipat


Am sa incerc sa fac niste socoteli sa vad ce iese ,Chilipir nu alta cei 6 acc de 120A
Dupa un calcul simplu cred ca poti folosi cca 1,4KWh in fiecare zi deci lunar beneficiezi de 43-44 KWh
Eu as merge pe 4 panouri cca 1 KW ,lejer vei avea in jurul a 100 KWh lunar =un consum ok
Recomand controller MPPT :
1) 40A 1000W/24V ESTE CEL MAI OK CCA 250 LEI
2) 30 A 750W/24 V ,pun datele mai jos
Eu as avea in vizor 1000W =4 panouri
Inverter 1500W/3000W sinusoida pura
Controller 40A
Fişiere ataşate

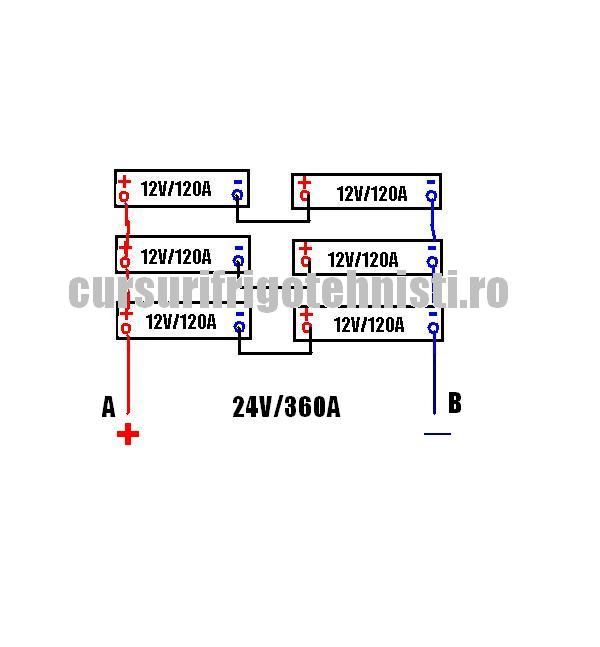

6 Acc 24V 360A.JPG
Eu as merge pe varianta 24 V acc pusi in II La o descarcare modesta de 20% dispui de 72A buuuunnnn
Suntem in curent continuu Aplicam formula P(W)=U(V)xI(A) si da P=24Vx72A=1728 W
Ce energie am la dispozitie W(Wh)=U(V)I(A) t(h) rezulta 1720Wh sau 1,72KWh
Luam un singur acc de 12V/120A
Descarcarea lui cu 20 % inseamna ca cedeaza 24A deci in acc mai raman 120-24=96A (TEORETIC ,DEOARECE NU TIN CONT DE PIERDERILE INTERNE)
Acum sa ne ocupam de acumulatori ,curentul de incarcare este C/10 unde C=capacitatea acc deci pot incarca un acc cu 120/10 =12A/h in fiecare ora bag 12 A in acc meu
Presupun ca acc meu s-a descarcat cu 24A ,conf documentatiei am voie sa il incarc cu 10% deci cu 12A
Daca il incarc 2 ore cu 12A/h=> 2hx12A/h=24 A am comp cat s-a descarcat
Daca nu am posibilitatea sa il incarc cu 12 A si bag in el 6A/h inseamna ca incarcarea dureaza 6A/hx4h=24A incarcarea dureaza 4 ore
6 Acc 24V 360A.JPG (28.74 KiB) Vizualizat de 3836 ori

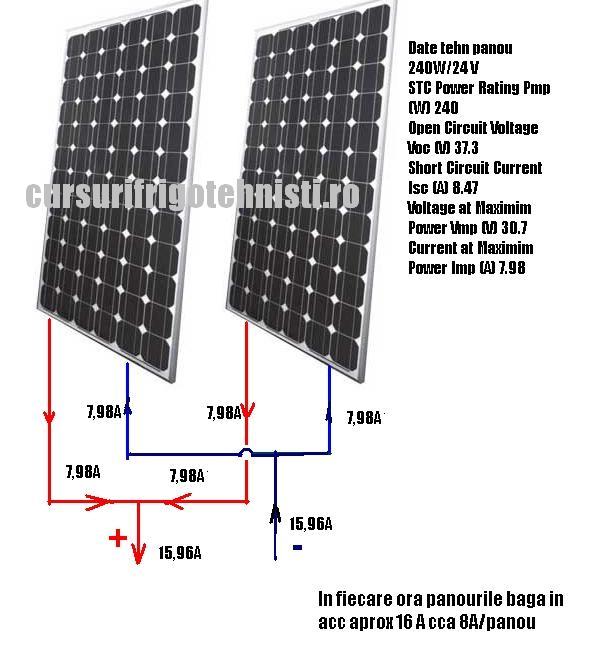

Panouri fotovoltaice 240W 24V in paralel.JPG
Am pus in II cele doua panouri
Dau cca 16 A/h
Daca mizez pe 4 ore de insolatie maxima incarca in baterii 4hx16A/h=64A
Faca ar fi dupa mine as mai pune inca un panou 24A/hx4h=96A cred ca este ok
Voi ridica niste note de calcul cu 4 panouri de 240W/24V
Panouri fotovoltaice 240W 24V in paralel.JPG (58.47 KiB) Vizualizat de 3838 ori

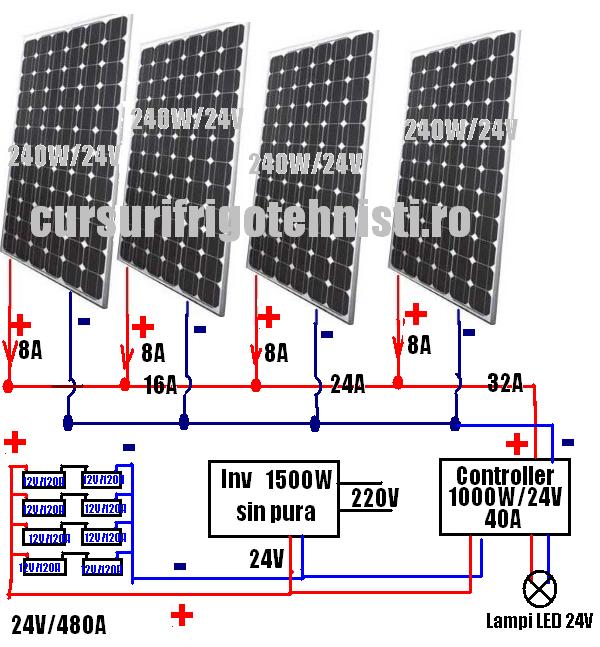

4X240w 24v.JPG
4 panouri 240W/24V
8 acc 12V/120A
Inverter sinusoida pura 1500/3000W
Controller 40A
4X240w 24v.JPG (80.14 KiB) Vizualizat de 3848 ori

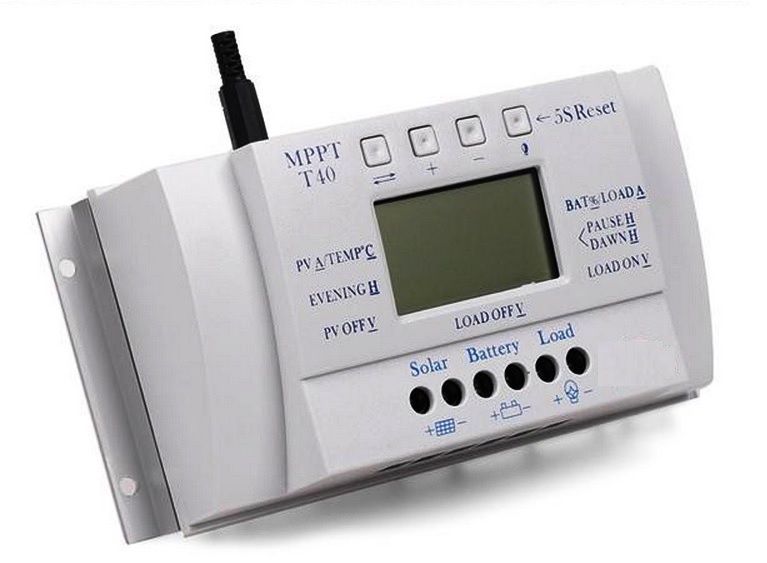

controller MPPT 40 1000W 24V.jpg
Detalii tehnice :

Curent maxim de incarcare: 40 Amperi
Functie autodetectie 12 / 24V
Pmax panouri:
- 500 W putere panouri in sisteme cu baterii la 12V
respectiv
- 1000 W in sisteme la 24V.
Tensiunea maxima a panourilor fotovoltaice: 48 V
Display digital excelent cu afisarea practic a tuturor valorilor sistemului fotovoltaic, cum ar fi: tensiuni, intensitati, temperatura, nivelul acumulatorilor in %, etc, etc ...
Radiator mare de aluminiu pt. disiparea caldurii la curenti mari ( 30 - 40 Amperi )
Senzor de temperatura ambientala pt. corectie la incarcare ( inclus )
Port USB 5V, max. 500 mA
Consum foarte mic in stand-by: 15-20 mAh
Functie control iluminat ( Noapte / Zi ), e "inteligent" !
controller MPPT 40 1000W 24V.jpg (40.29 KiB) Vizualizat de 3850 ori

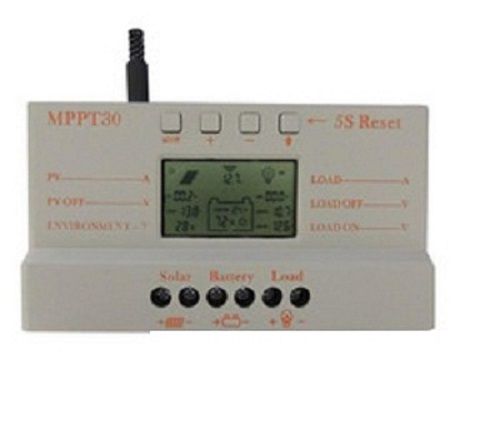

controler 30A MPPT.jpg
PARAMETRI:
- model : M30
- curent nominal de lucru : 30 A
- tensiunea nominală de lucru : 12 V/24 V
- pentru sistemul de incarcare de 12V, tensiunea maxima a panoului fotovoltaic este 22 V
- pentru sistemul de incarcare de 24V, tensiunea maxima a panoului fotovoltaiceste de 48V
- tensiune de incarcare : 13,8 V/27,6 V
- tensiunea joasa de protectie : 10,7 V/21,4 V
- tensiune joasa de protectie : 12,5 V/25 V
- tensiunea maximă in circuit deschis a panoului fotovoltaic 22V (sistem 12V) si 48V (sistem 24V)
- puterea maxima a panourilor : 360 W pentru sistemul de 12 V si 720 W pentru sistemul de 24 V.
- fara sarcina : 13 mA
- mod de incarcare : PWM + MPPT
- functie autodetectie
- ecran LCD
- protectie la inversarea polaritati
- protectie la suprasarcina
- protectie la subtensiune
- functie automata de compensare a temperaturii
- radiator de aluminiu pentru disiparea caldurii
- poate încărca și descărca în același timp, să păstreze întotdeauna bateria în parametri normali de functionare
- senzor de temperatura
controler 30A MPPT.jpg (14.84 KiB) Vizualizat de 3852 ori

Avatar utilizator

Mesaje: 7
Membru din: Dum Ian 22, 2017 6:25 pm
Localitate: Darvari

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Geo24 » Lun Ian 23, 2017 2:27 pm

Liviudan scrie:Am si eu o intrebare
Ce se merita mai mult panourile mono sau policristaline?
Vreau sa achizitionez 6 panouri P=200-250 W/panou Am cerut 2 oferte ,As vrea monocristaline dar sunt scumpe cu spume


As merge pe poli ca sunt mai acc ca pret ,de regula cele mono se folosesc in spatii restranse ,au un randament mai bun si o suprafata mai mica

Avatar utilizator

Mesaje: 10
Membru din: Lun Ian 23, 2017 3:03 pm

Re: Sisteme fotovoltaice ,incluse in cursul de Electrician E

Mesaj de DoruRazvan » Lun Ian 23, 2017 3:05 pm

Geo24 scrie:
Rolo scrie:Salut colegii de forum

Rasfoiesc de 3 zile ac forum, interesanta problema cu energia verde Am o casa veche la bunici la 30 km de Giurgiu Am in vizor (am alocat 1000Lei) doua panouri fotovoltaice de 240 W,este clar ca sunt chinezesti Bun , Panourile duminica le iau dau 700 Lei pe ambele bucati :)
Vreau o mana de ajutor cu ce trebuie sa iau ,cati A pot scoate din panou
-Am facut rost de 6 acc 12V/120A recuperati ,sunt functionali 80% dupa incarcare densitate 1,28 Am facu pe unul o descarcare cu un bec de far dupa 6 ore avea 12,9 V becul lua 5 A
-controller
-inverter
-Accumulatori
. Multumesc anticipat


Am sa incerc sa fac niste socoteli sa vad ce iese ,Chilipir nu alta cei 6 acc de 120A
Dupa un calcul simplu cred ca poti folosi cca 1,4KWh in fiecare zi deci lunar beneficiezi de 43-44 KWh
Eu as merge pe 4 panouri cca 1 KW ,lejer vei avea in jurul a 100 KWh lunar =un consum ok
Recomand controller MPPT :
1) 40A 1000W/24V ESTE CEL MAI OK CCA 250 LEI
2) 30 A 750W/24 V ,pun datele mai jos
Eu as avea in vizor 1000W =4 panouri
Inverter 1500W/3000W sinusoida pura
Controller 40A


Acumulatorii cu plumb nu sunt buni de nimic ,au descarcare mica cca 20-30% mai ok este unul cu gel care permite o descarcare de 80%
Doi acc cu gel pusi in serie 24V/200A pot furniza 160A rezulta P=24Vx160A=3840W adica P=3,84KW W=3,84KWh in 31 zile voi avea 119KWh

Avatar utilizator

Mesaje: 8
Membru din: Joi Dec 15, 2016 2:20 pm
Localitate: Daia-Giurgiu

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Livium » Lun Ian 23, 2017 3:50 pm

DoruRazvan scrie:
Acumulatorii cu plumb nu sunt buni de nimic ,au descarcare mica cca 20-30% mai ok este unul cu gel care permite o descarcare de 80%
Doi acc cu gel pusi in serie 24V/200A pot furniza 160A rezulta P=24Vx160A=3840W adica P=3,84KW W=3,84KWh in 31 zile voi avea 119KWh


Nici chiar asa
Pret acc cu gel de 200A/12V =400euroi
Deci numai acc costa 800 euro
Pai daca sari la beregata lor sa ii descarci la 80%
Ia uite ce srie la garantie
Durata de viata dupa ciclurile de utilizare:
100% rata de descarcare: 350 cicluri
80% rata de descarcare: 600 cicluri
50% rata de descarcare: 900 cicluri
30% rata de descarcare: 1500 cicluri
20% rata de descarcare: 1700 cicluri
Acum vine si bomboana pe coliva :)
Atentie !! - Garantia bateriei cu gel este de 2 ani. ................................. Utilizarea bateriei in mod abuziv, adica (exemplu 1descarcare de 80% pe zi) face ca bateria in mai putin de un an sa nu mai poata fi utilizata si nu se considera baterie defecta ci o baterie uzata care nu face obiectul garantie
Deci conform la ce spui tu dupa un an arunc pe fereastra 800 eu :o
800 euro=cam 3600 lei =24acc 12V/60A :lol:
Obtin o baterie echivalenta de 24 V/720 A daca trag 20% sa nu se deranjeze lejer folosesc 140A/24V si ma bazez pe ei niste ani

Avatar utilizator

Mesaje: 3
Membru din: Vin Sep 18, 2015 4:20 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Traian T » Lun Ian 23, 2017 4:53 pm

DoruRazvan scrie:
Acumulatorii cu plumb nu sunt buni de nimic ,au descarcare mica cca 20-30% mai ok este unul cu gel care permite o descarcare de 80%
Doi acc cu gel pusi in serie 24V/200A pot furniza 160A rezulta P=24Vx160A=3840W adica P=3,84KW W=3,84KWh in 31 zile voi avea 119KWh

Loganul meu a intrat glorios in cel de-al 6-lea an de viata si nu i-am schimbat inca bateria desi are cam
115 000 km la activ.Zilnic merg cu el cca 50km,a fost uitat si cu becuri aprinse si tot m-a dus acasa
Pe frigul de afara inca face fata ,a pornit si la -15C fara sa maraie :roll:

Masina lu tata tot un Logan saptamana trecuta
Masina era nepornita din decembrie, de la prima ninsoare serioasa.
Am ridicat capota, ochiul magic era negru. Am inchis capota si mi-am zis in gand ca ar fi foarte tare sa porneasca.
Am pus contactul. Am asteptat sa se stinga si sarma de la bujiile de preincalzire.
Am dat la cheie.
S-a auzit o ultima si extrem de scurta incercare de a invarti motorul. Dupa care liniste...
Am vazut ca se resetase CB si ceasul era 0.00.
Am mai pus o data contactul si am vazut ca becul de la ABS nu se mai stingea.
Nu am mai incercat. Intelesesem ca trecuse pe lumea cealalta a bateriilor. Era pe masina din mai 2010.
Am pus bateria pe un incarcator si dupa 10 ore am repetat operatia si mergea ok .dupa o saptamana de odihna astazi i-am mai dat o cheie la -2C si a plecat din prima ;)
De altfel, dupa parerea mea, la baterii e ca la femei, dupa cum ai noroc :)
Parerea mea :Este discutabila fiabilitatea acc cu plumb



Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de GRadu » Mar Ian 24, 2017 6:09 pm

Am citit aceste pagini pe nerasuflate ,felicitari celor care au postat sa invatam si noi cei care nu ne pricepem
