Componente sistem fotovoltaica pentru practica

Mesaj de Nelu_10electric » Joi Sep 20, 2018 8:16 am

Propunere sistem fotovoltaica pentru practica

S-au mobilizat colegii sa cautam componente pentru un sistem fotovoltaic
Il achizitioneaza firma SC MIPP PROFESIONAL EDUCATION SRL Pe baza celor invatate
Cerinte :
Doamna Iuliana sa aiba sediul independent energetic
Consumatori
Iluminat LED 4x12W/230V
Frigider 100W / 230V
Laptop P=75W
Vedem ce o mai fi
P=500W extindere la 2000W
Inverter sinusoida pura 24V cc-230V ca
Acumulatori pentru inceput 24V 140A/h
Controler MPPT
Conectori MC4 si ce o mai trebui
Panouri fotovoltaice Pret 550-630 lei
SPECIFICATII:

Open Circuit Voltage(V) 37,7
Short Circuit Current(I) 8.95
Maximum Power Voltage(V) 30.8
Maximum Power Current(I) 8.44
Module Efficiency 16%

DIMENSIUNI:
1640x992x40(mm) 18Kg
Fişiere ataşate
Sistem fotovoltaic off grid U=24V cc / U=230V ca

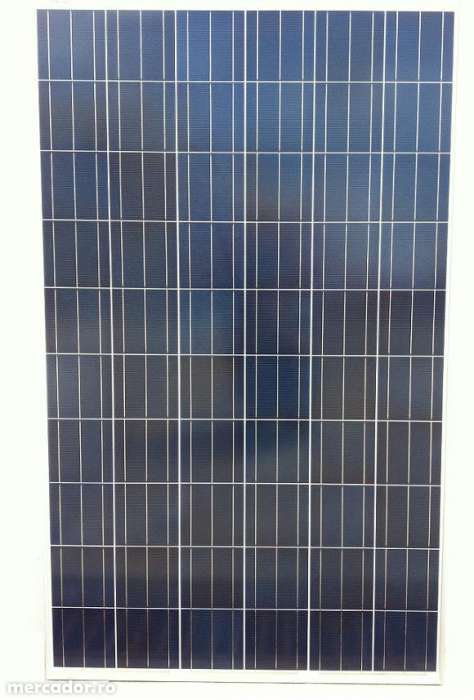

Panou fotovoltaic P=250W U=24v.jpg
Panou fotovoltaic pentru sistem off grid U=24V P=250W
Panou fotovoltaic P=250W U=24v.jpg (41.42 KiB) Vizualizat de 450 ori
Emjt gr 10


Mesaje: 4
Membru din: Joi Sep 20, 2018 12:36 pm
Localitate: balta alba bucuresti

Re: Componente sistem fotovoltaica pentru practica

Mesaj de BaciuGhe » Joi Sep 20, 2018 12:42 pm

Ma bag si eu cu un inverter de 1000W corespunde la toate cerintele de consum
Pret 650 lei
Tensiune Alimentare DC: 24 V
Eficienta: > 85%
Tensiune Iesire AC: 230 V
Putere nominala: 1000 W
Putere de varf: 2000 W
Greutate: 5 Kg
Dimensiuni: 55x20x15 cm

Protectie:

- tensiune DC sub/peste limita

- suprasarcina

- supraincalzire

- siguranta scurt-circuit/polaritate inversata
Fişiere ataşate
inverter sinusoida pura 1000W U=24Vcc -230V ca.jpg
Inverter sinusoida pura P=1000W 24V cc / 230V ca
inverter sinusoida pura 1000W U=24Vcc -230V ca.jpg (62.05 KiB) Vizualizat de 445 ori


Mesaje: 4
Membru din: Joi Sep 20, 2018 12:36 pm
Localitate: balta alba bucuresti

Re: Componente sistem fotovoltaica pentru practica

Mesaj de BaciuGhe » Joi Sep 20, 2018 12:54 pm

Am mai gasit un inverter de 2000W sinusoida pura
Fişiere ataşate

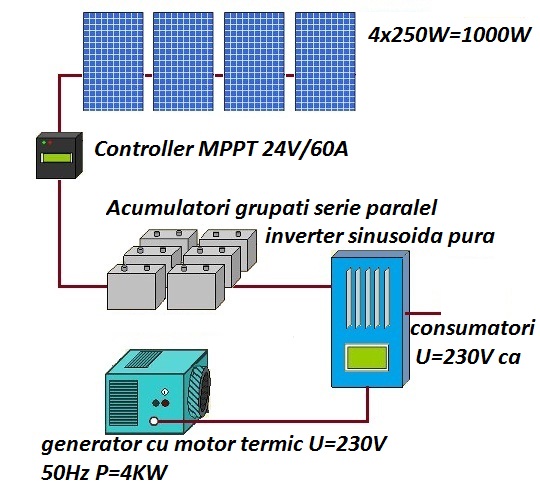

Sistem fotovoltaic Off grid 24V P=1000W.jpg
Schema sistem fotovoltaic off grid
Sistem fotovoltaic Off grid 24V P=1000W.jpg (86.01 KiB) Vizualizat de 442 ori

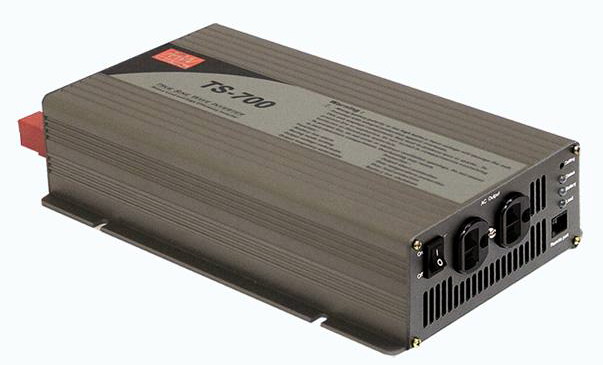

Inverter 1500W 24V cc  230V ca.jpg
Un inverter de 800 lei P=2000W sinusoida pura
Inverter 1500W 24V cc 230V ca.jpg (38.95 KiB) Vizualizat de 443 ori

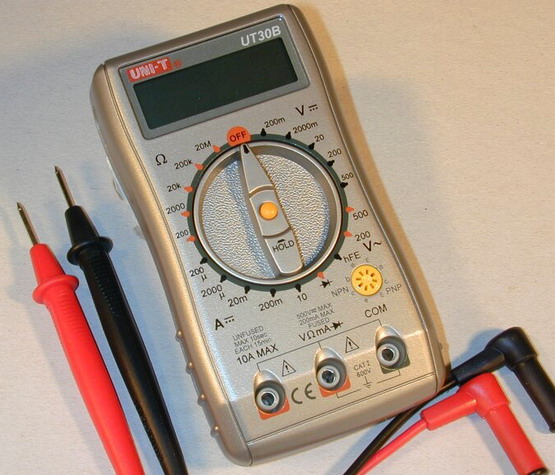

Aparat de masura.jpg
Deja am dat fuga prin targ si am luat un aparat de masura
Aparat de masura.jpg (85.58 KiB) Vizualizat de 443 ori

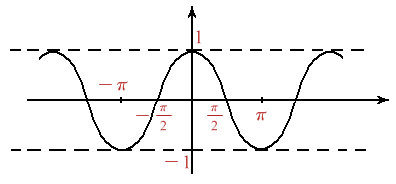

functia cosinus.png
Pentru colegii care nu se pricep asa arata sinusoida pura
functia cosinus.png (4.25 KiB) Vizualizat de 443 ori


Mesaje: 4
Membru din: Joi Sep 20, 2018 12:36 pm
Localitate: balta alba bucuresti

Re: Componente sistem fotovoltaica pentru practica

Mesaj de BaciuGhe » Joi Sep 20, 2018 1:24 pm

Pentru conectica
Fişiere ataşate

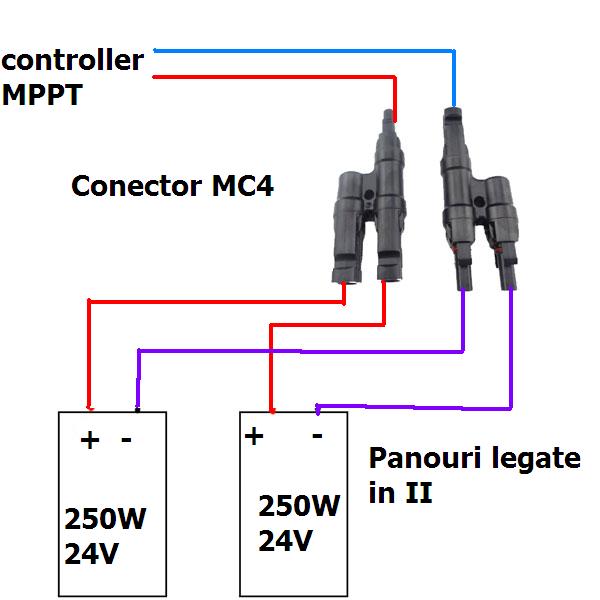

Pentru legarea in paralel a doua panouri de 250W U=24V.jpg
Pentru legarea in paralel a doua panouri de 250W U=24V.jpg (35.32 KiB) Vizualizat de 440 ori

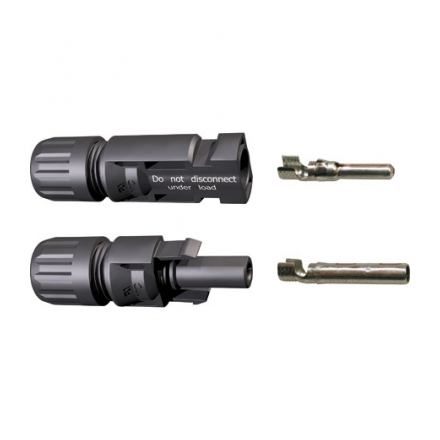

conectori-mc4-pentru-cablu-solar de 6 mmp cupru.jpg
Conectori simpli instalatie electrica fotovoltaica , merge la multifilar 6 mmp
conectori-mc4-pentru-cablu-solar de 6 mmp cupru.jpg (71.5 KiB) Vizualizat de 440 ori


Mesaje: 4
Membru din: Joi Sep 20, 2018 12:36 pm
Localitate: balta alba bucuresti

Re: Componente sistem fotovoltaica pentru practica

Mesaj de BaciuGhe » Joi Sep 20, 2018 4:33 pm

Buna si o baterie Varta de 120A U=12V de la Emag 510 lei
Fişiere ataşate

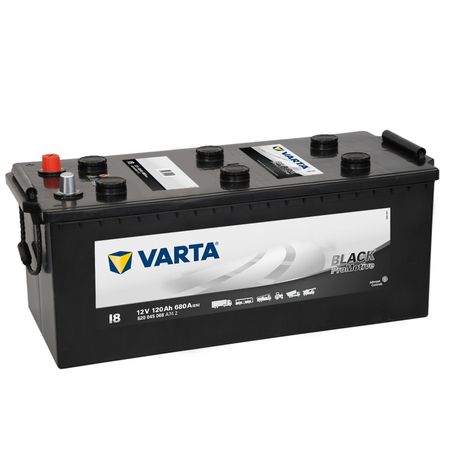

Acumulator Varta 12V 120A.jpg
acumulator varta 120A U=12V
Acumulator Varta 12V 120A.jpg (17.73 KiB) Vizualizat de 418 ori


Mesaje: 3
Membru din: Vin Sep 21, 2018 6:43 pm
Localitate: Pşoiesti

Re: Componente sistem fotovoltaica pentru practica

Mesaj de Deres_Paul » Vin Sep 21, 2018 9:21 pm

Ne-am angrenat toti colegii , mergem sapt viitoare la cumparaturi ,Panouri fotovoltaice 1100 lei U=24V P=260W , am discutat astazi la scoala

Avatar utilizator

Mesaje: 496
Membru din: Lun Mai 08, 2017 12:11 pm

Re: Componente sistem fotovoltaica pentru practica

Mesaj de Iuliana SC MIPP » Dum Sep 23, 2018 4:35 pm

Deres_Paul scrie:Ne-am angrenat toti colegii , mergem sapt viitoare la cumparaturi ,Panouri fotovoltaice 1100 lei U=24V P=260W , am discutat astazi la scoala

Deja am inceput sa achizitionam componentele ,vine cat de curand inverterul sinusoida pura .Maine vin 4 acumulatori
Saptamana aceasta se achizitioneaza panourile fotovoltaice 2 buc P=250W In max 2 sapt va apucati de treaba


Mesaje: 1
Membru din: Mie Oct 03, 2018 8:48 am
Localitate: Moceni

Re: Componente sistem fotovoltaica pentru practica

Mesaj de Teodorescu » Mie Oct 03, 2018 8:48 am

Am trecut pe la sediu si inverterul venise ,pun poze in premiera absoluta
Fişiere ataşate

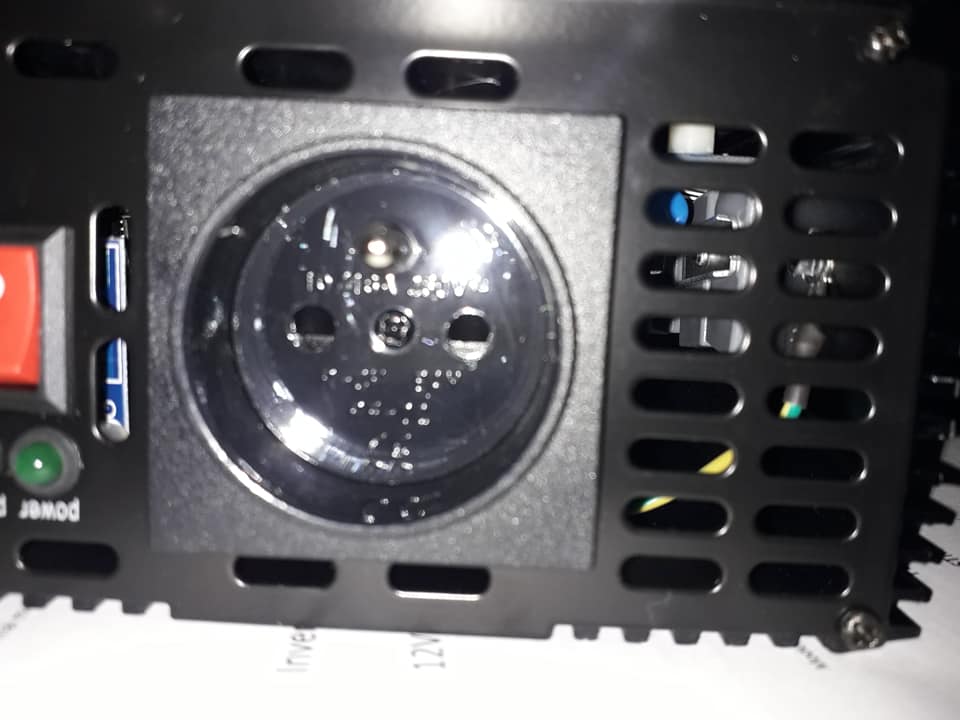

Iesire U'230V curent alternativ sinusoidal.jpg
Iesire U'230V curent alternativ sinusoidal.jpg (44.46 KiB) Vizualizat de 360 ori

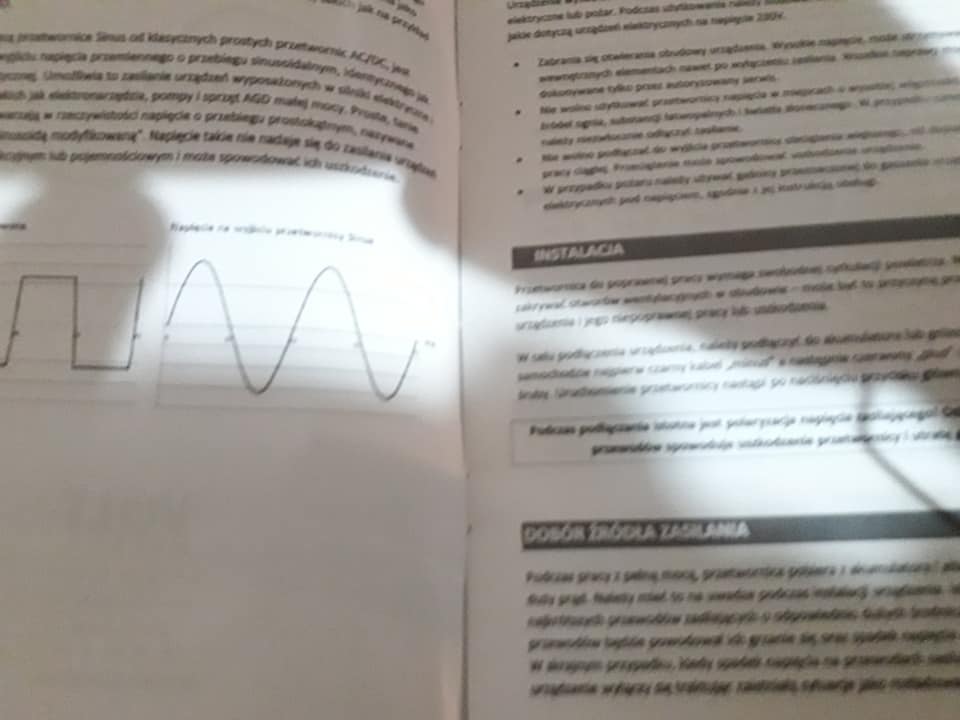

Graficul cu sinusoida pura.jpg
Graficul cu sinusoida pura.jpg (38.33 KiB) Vizualizat de 360 ori

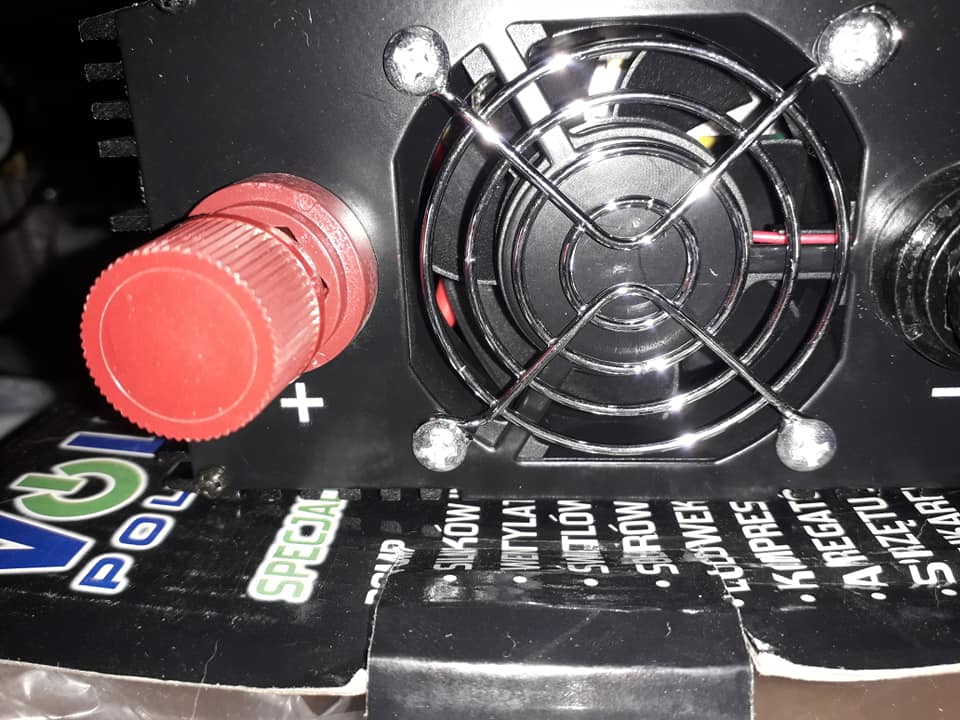

Alimentare U=24V.jpg
Alimentare U=24V.jpg (86.71 KiB) Vizualizat de 360 ori

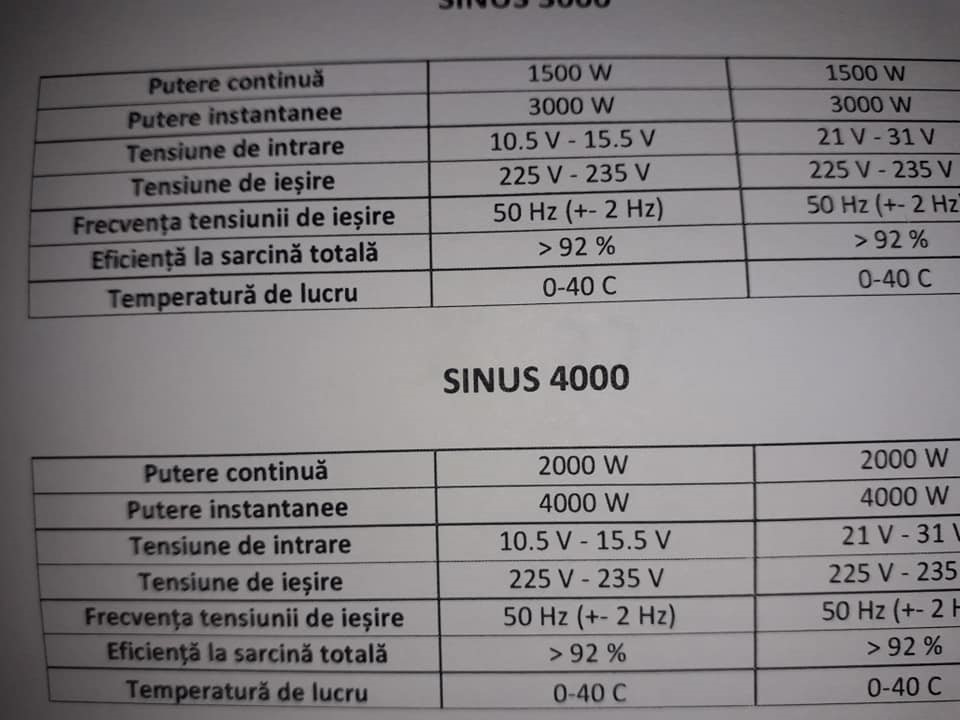

Inverter sinusoida pura P'4000W.jpg
Inverter sinusoida pura P'4000W.jpg (113.63 KiB) Vizualizat de 360 ori

Avatar utilizator

Mesaje: 496
Membru din: Lun Mai 08, 2017 12:11 pm

Re: Componente sistem fotovoltaica pentru practica

Mesaj de Iuliana SC MIPP » Sâm Oct 13, 2018 5:35 pm

Teodorescu scrie:Am trecut pe la sediu si inverterul venise ,pun poze in premiera absoluta

Asteptam grupa sa le monteze ,saptamana viitoare poate ne mobilizam sa luam si panourile fotovoltaice , controlerul MPPT si conectrii MC4

Avatar utilizator

Mesaje: 496
Membru din: Lun Mai 08, 2017 12:11 pm

Re: Componente sistem fotovoltaica pentru practica

Mesaj de Iuliana SC MIPP » Dum Noi 04, 2018 4:43 pm

Au mai venit materiale ,pentru sistemul fotovoltaic Toate sunt clasa premium
Fişiere ataşate

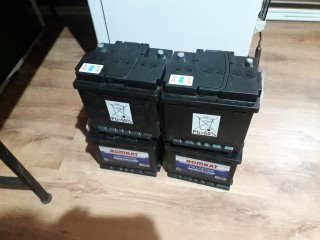

accumulatori (Mobile).jpg
acumulatori 4 bucati U=12V I=120A
accumulatori (Mobile).jpg (42.23 KiB) Vizualizat de 290 ori
echipamente sisteme fotovoltaice inverter controler etc (Mobile).jpg

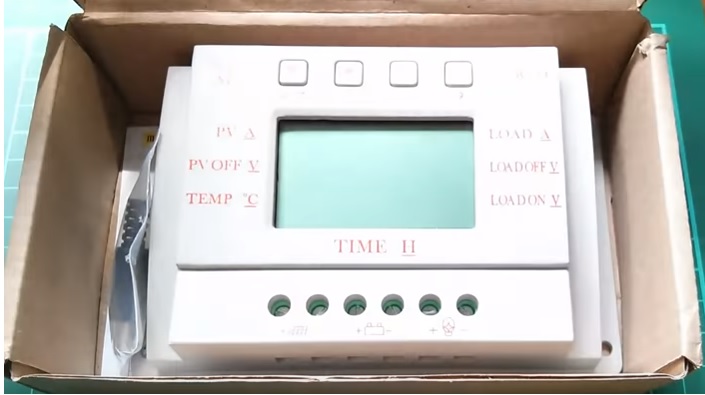

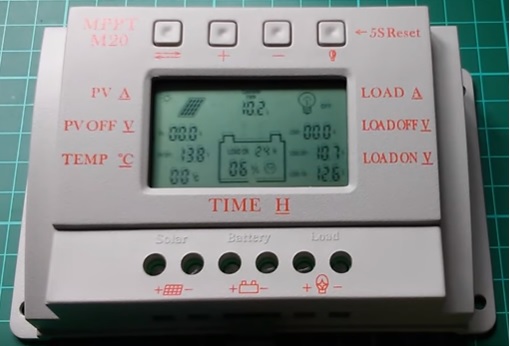

controller MPPT inverter tot ce a comandat domnul inginer
echipamente sisteme fotovoltaice inverter controler etc (Mobile).jpg (33.47 KiB) Vizualizat de 290 ori

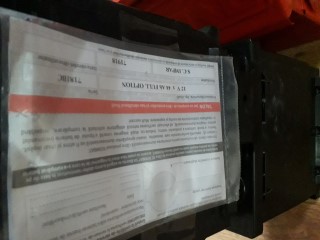

sistem fotovoltaic acumulatori (Mobile).jpg
date identificare si garantie acumulatori U=12V I=120A
sistem fotovoltaic acumulatori (Mobile).jpg (37.95 KiB) Vizualizat de 290 ori
