Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:02 pm

Gr 12 Electricieni si O zi de practica de nota 10
sincer vorbind ,nu am legat in viata mea un circuit de lumina ,in urma cu 6 luni nici nu stiam cum se calculeaza un circuit , ma refer la cel mai simplu circuit , sa zicem o baterie cu doua fire si un bec de lanterna ,=NIMIC .Acum pentru mine este clar , am identificat comutatoare cruce si cap scara , le-am desenat sa vad cum le leg ,le-am masurat cu aparatul de masura
Pentru mine un aparat de masura era o mare necunoscuta , acum este ceva banal ,dar am avut norocul sa am de la cine invata .
A fost o zi de practica ok am facut restul de circuite de lumina
legaturi electrice in doze de trecere

Partea de fotovoltaici eram paralel dar am facut pasi mari si acum stu

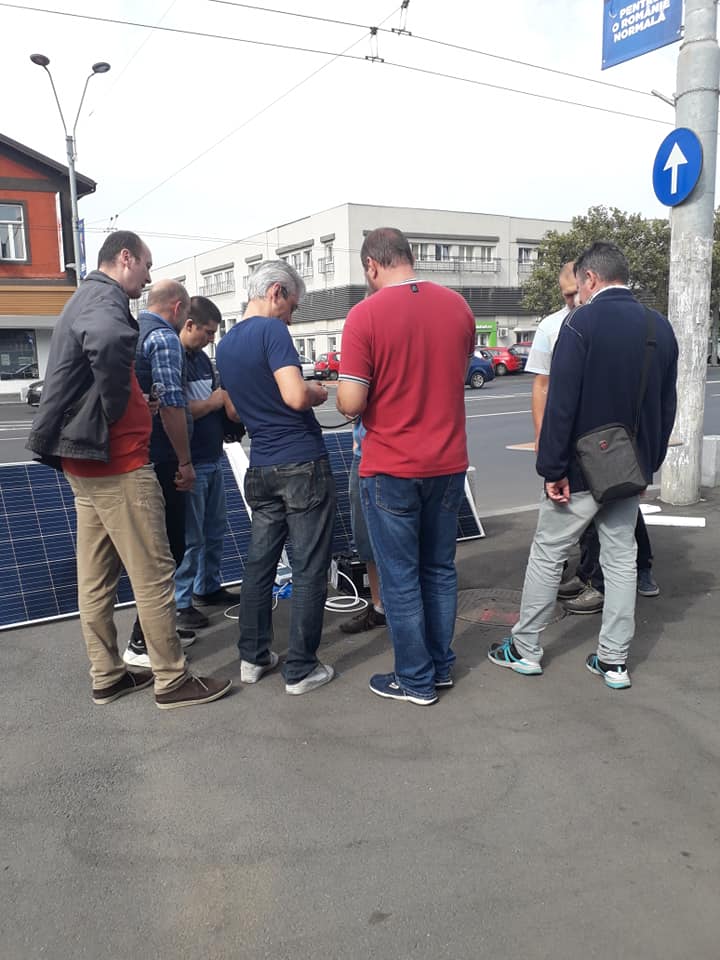

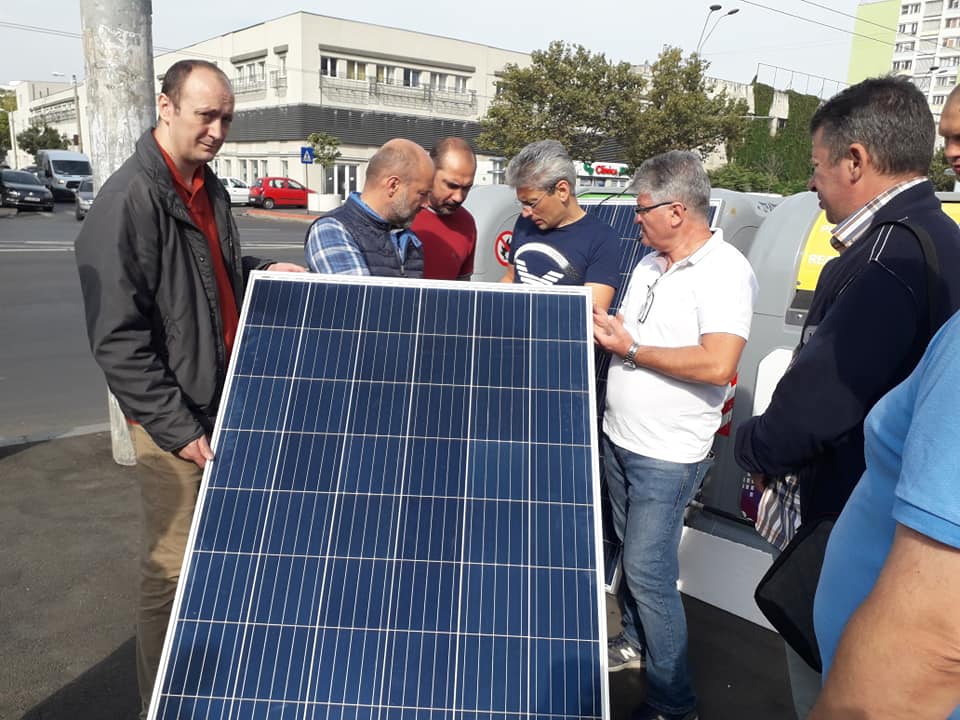

Ce pot sa spun ne-am luat toate acareturile si am iesit in strada , la sediu era umbra .
Era frumos cand veneam aliniati in sir indian unii cu panourile altii cu masa altii cu bateriile alt coleg cu aparatele de masura :)
Marele nostru castig este ca am legat cu mana noastra un sistem fotovoltaic de 600W , doua panouri de 300W care dadeau U=31V Vmp si Imp 9A
Nu am putut demonta sistemul asa ca am luat componentele si o masa si impreuna cu domnul inginer /Olteanu le-am montat in drum :)
Partea simpatica ,se uita lumea la noi si nu pricepeau ce facem altii interesati intrebau si doreau sa invete .Stefan le explica :D
Pentru mine a avut mai mult farmec ca am iesit cu ele afara si le-am legat cu mana noastra , le-am pozitionat cum am vrut , le inclinam cum aveam chef si vedeam cum scde tensiunea Ce pot sa spun o zi de zi de practica pe care as dori sa o mai repet
Toti colegii mei au ionvatat sa lege sistemul fotovoltaic , cu conectori MC4 sau sa il lege in serie
Am legat controlerul MPPT si pe 12 V la acumulator si bagam 31V de la panourile de 24 ,am vazut cum tensiunea era scauta dar s-a dublat curentul MPPT-ul lucra , era scula profesionala
controler mppt adevarat U=12/24V P=1200W

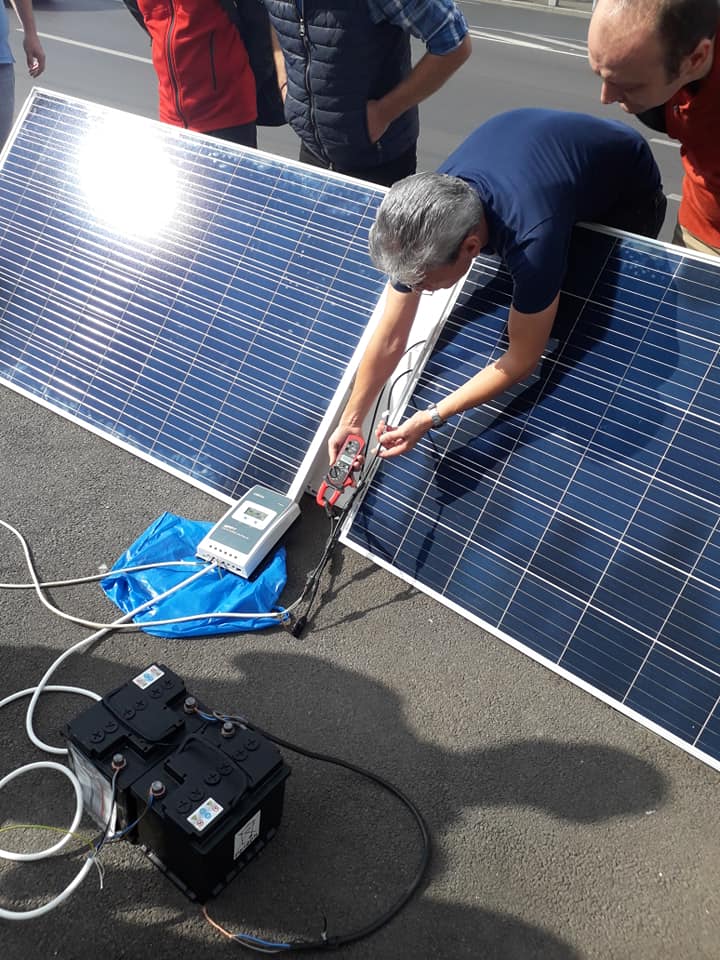

masuram curentul continuu dat de panourile fotovoltaice
Am legat bateria cu U=12V la controler care avea panouri de U=31V MPPT si-a facut treaba
Ce pot sa spun ,sunt capabil sa fac un off grid cap coada ,il calculez urgent ,stiu sa aleg sectiuni ,stiu si dimensionate Faza cea mai tare cand am aprins lampa de 100W din inverter , au vrut colegii sa aducem si un frigider sa il vedem cum merge motorul asincron
Un curs de nota 22
Fişiere ataşate

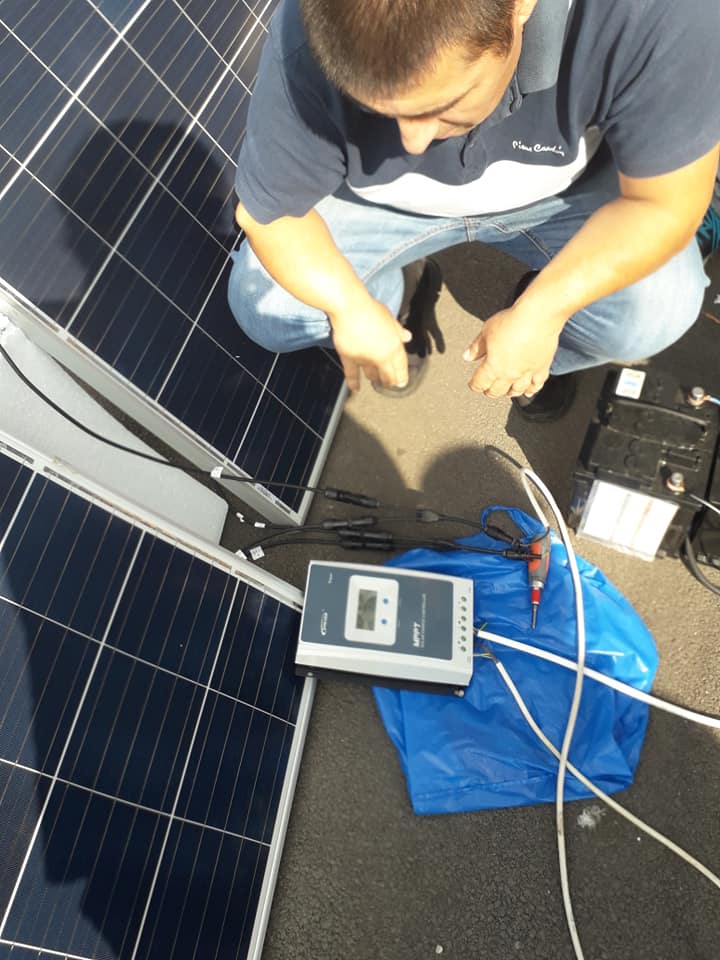

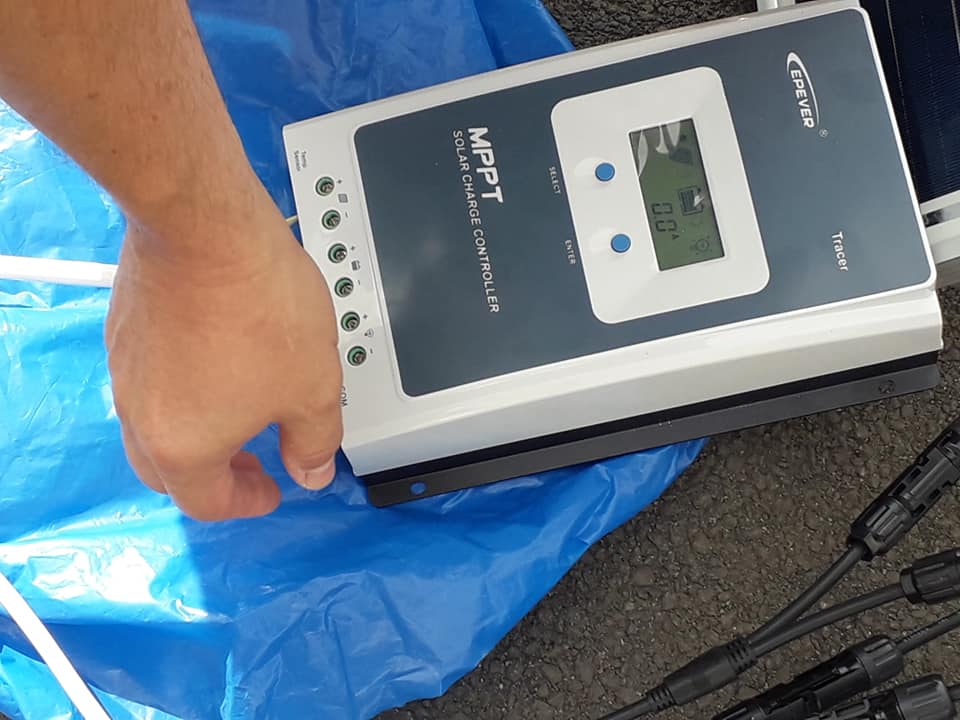

controler mppt adevarat U=12/24V P=1200W

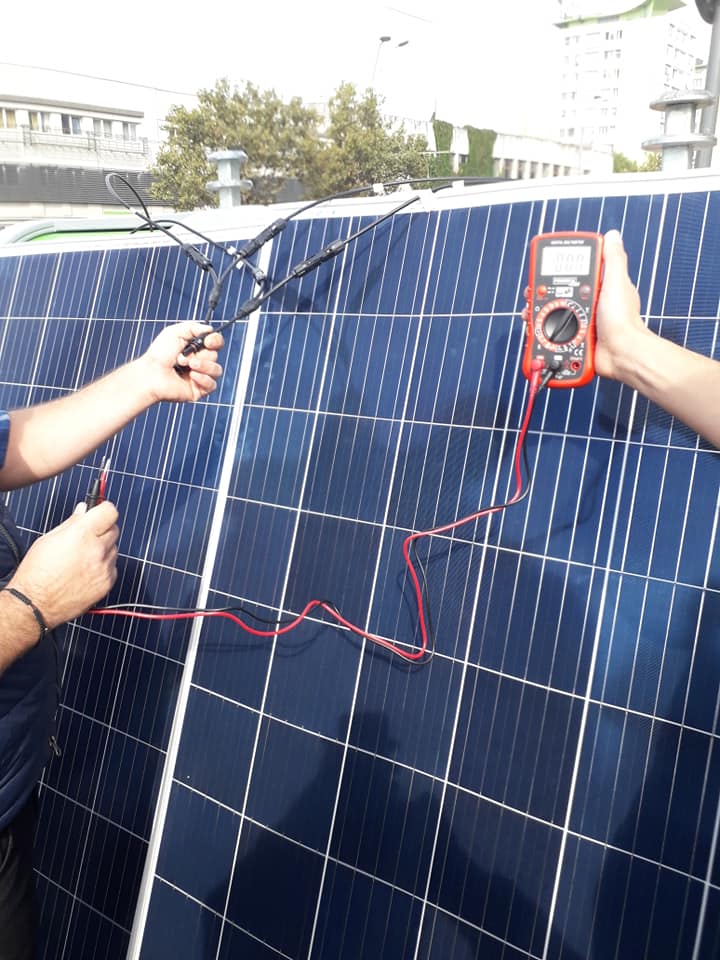

masuram curentul continuu dat de panourile fotovoltaice

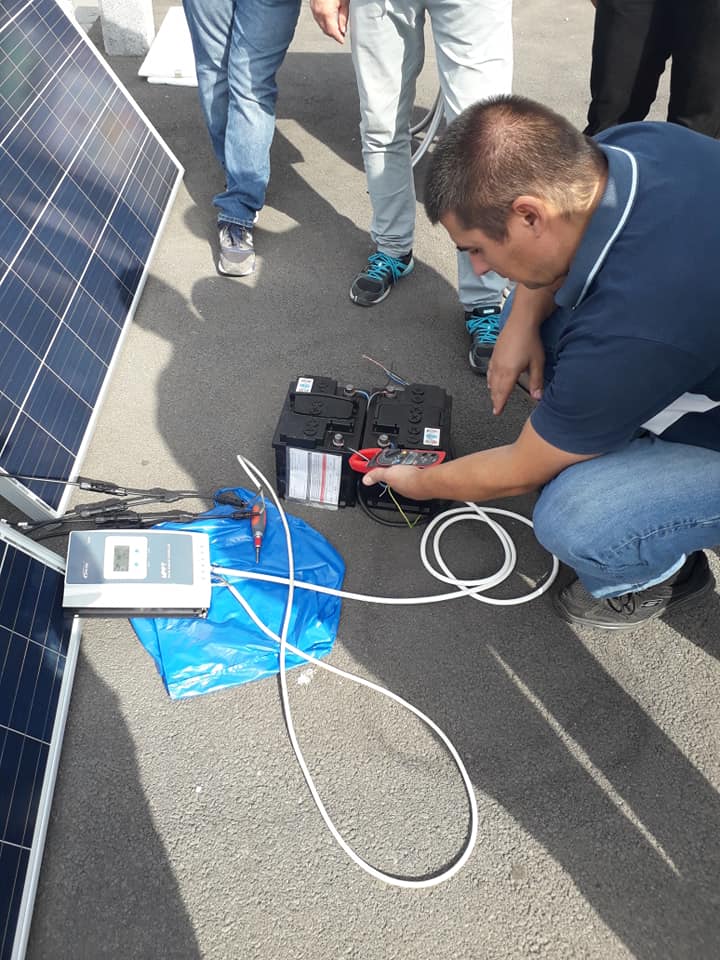

Aici am legat bateria cu U=12V la controler care avea panouri de U=31V MPPT si-a facut treaba
Ultima oară modificat de Florescutraian pe Joi Sep 26, 2019 6:58 pm, modificat de 6 ori în total.

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:06 pm

Ridic inca un rand de poze cu colegii de la gr 12 electric

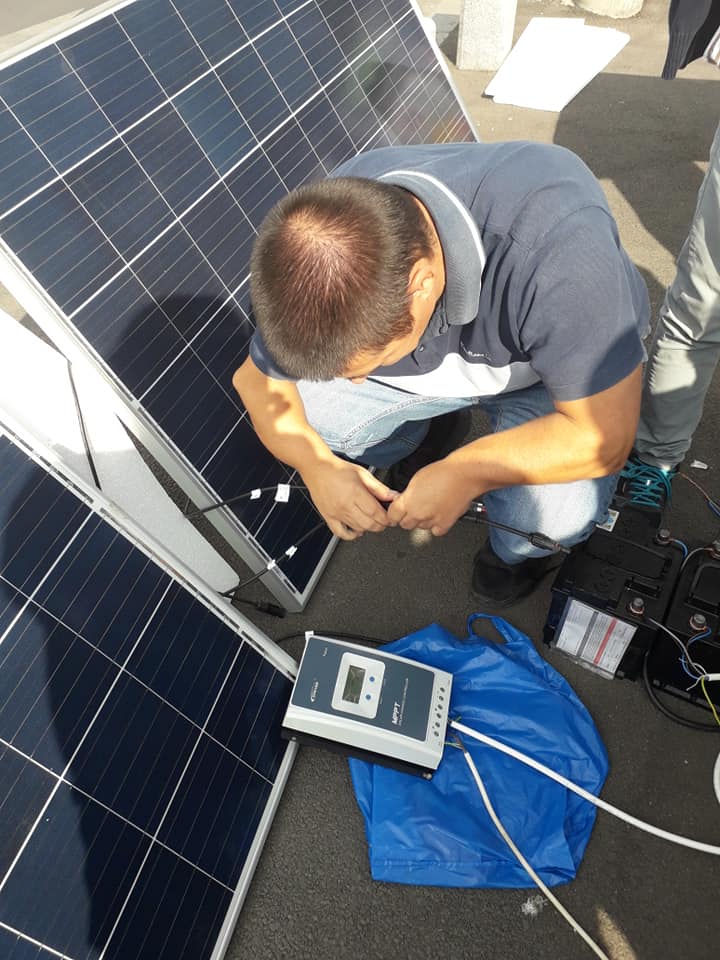

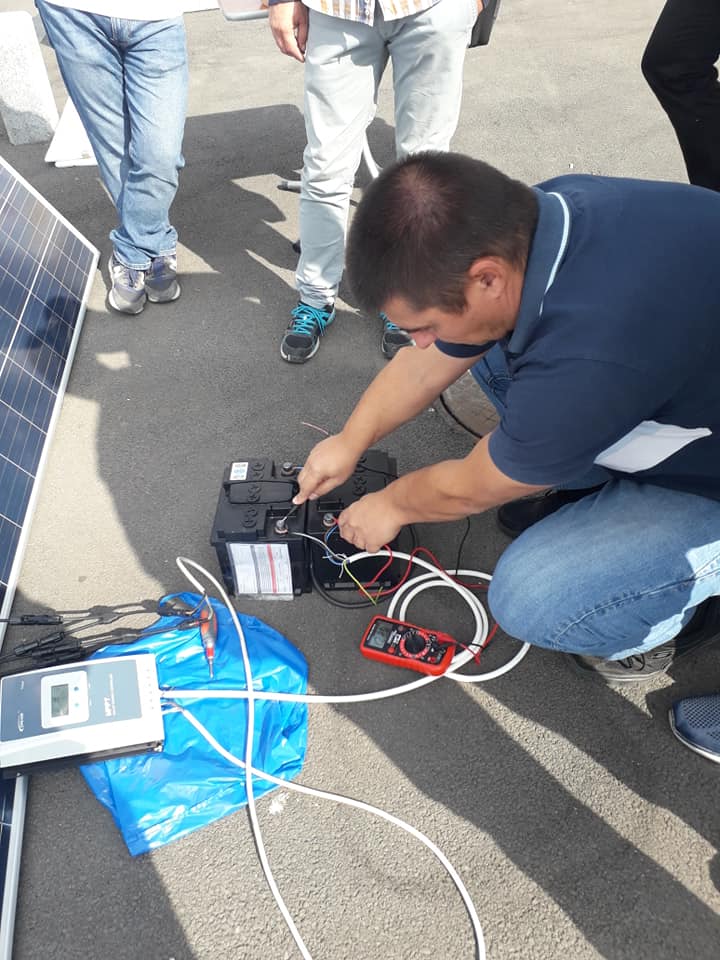

Stefan inseriaza acumulatorii U=24V

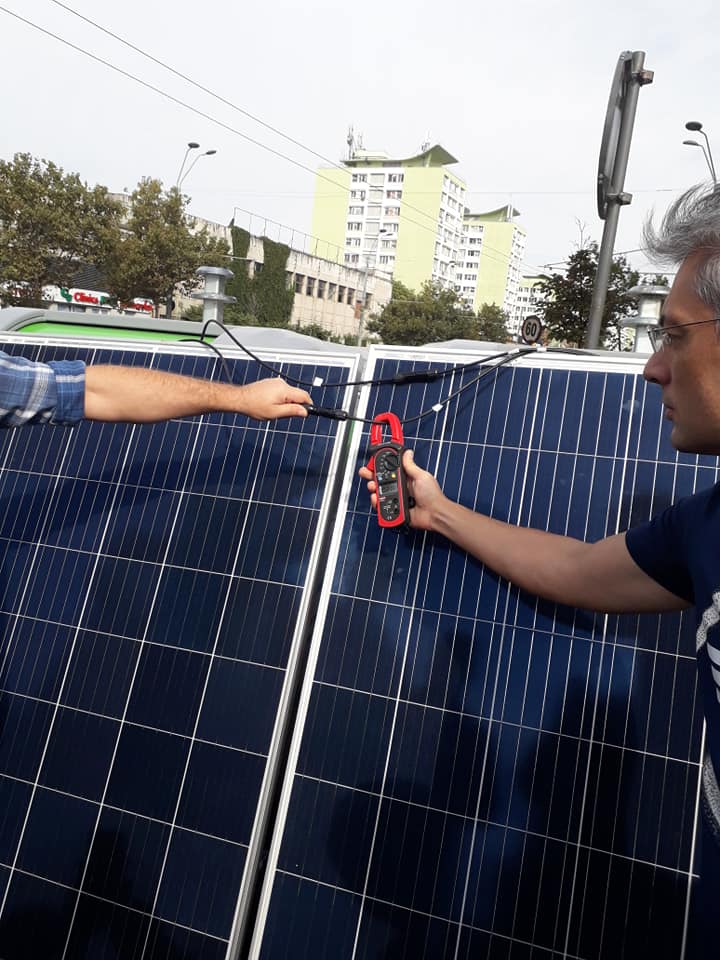

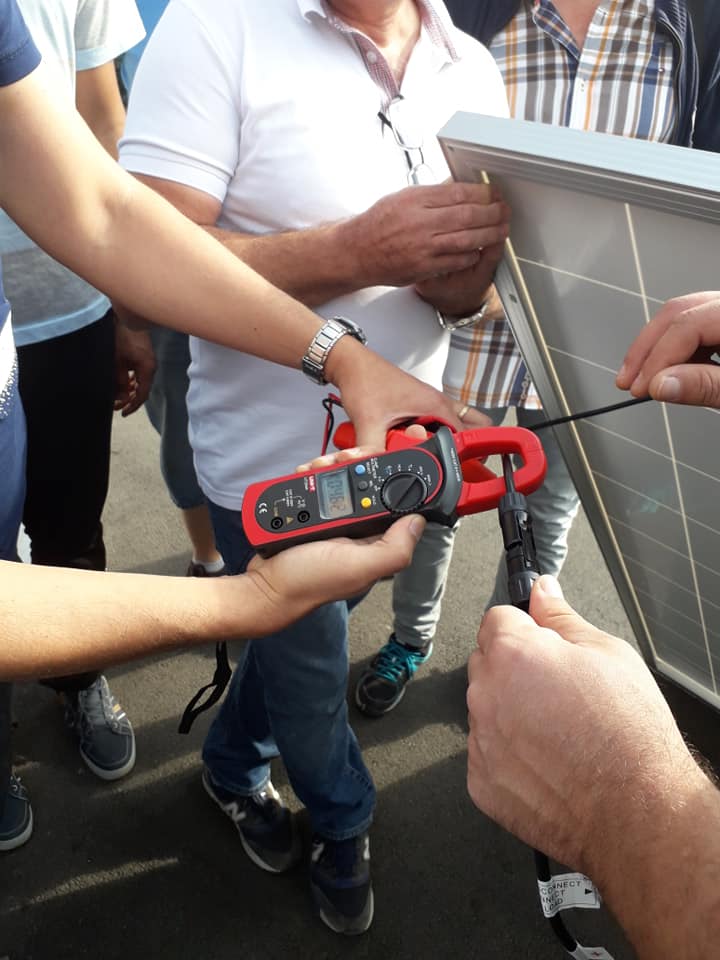

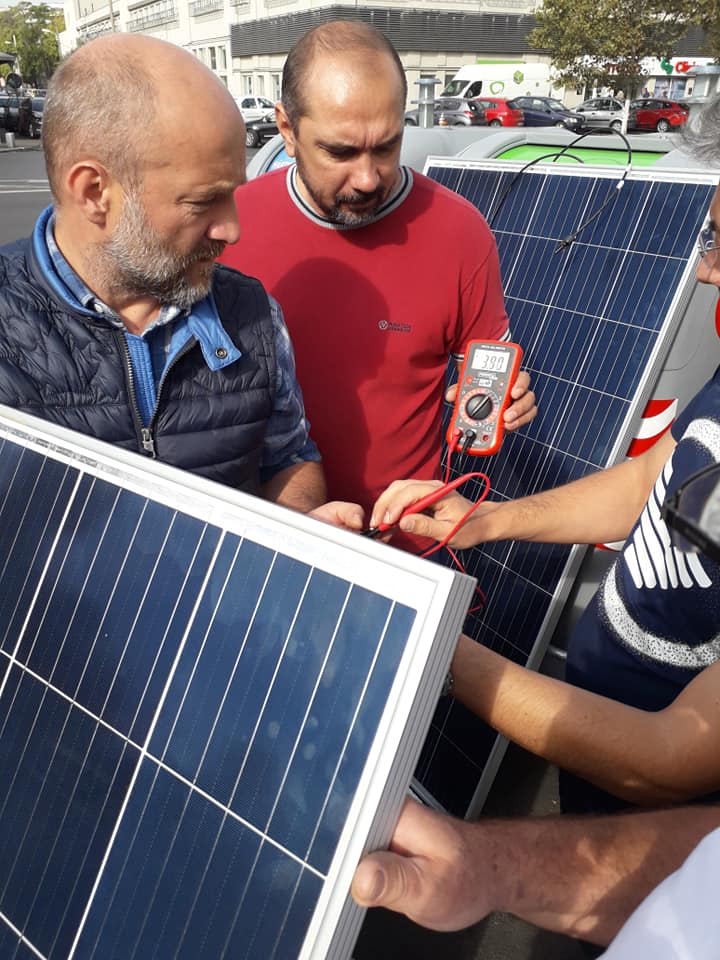

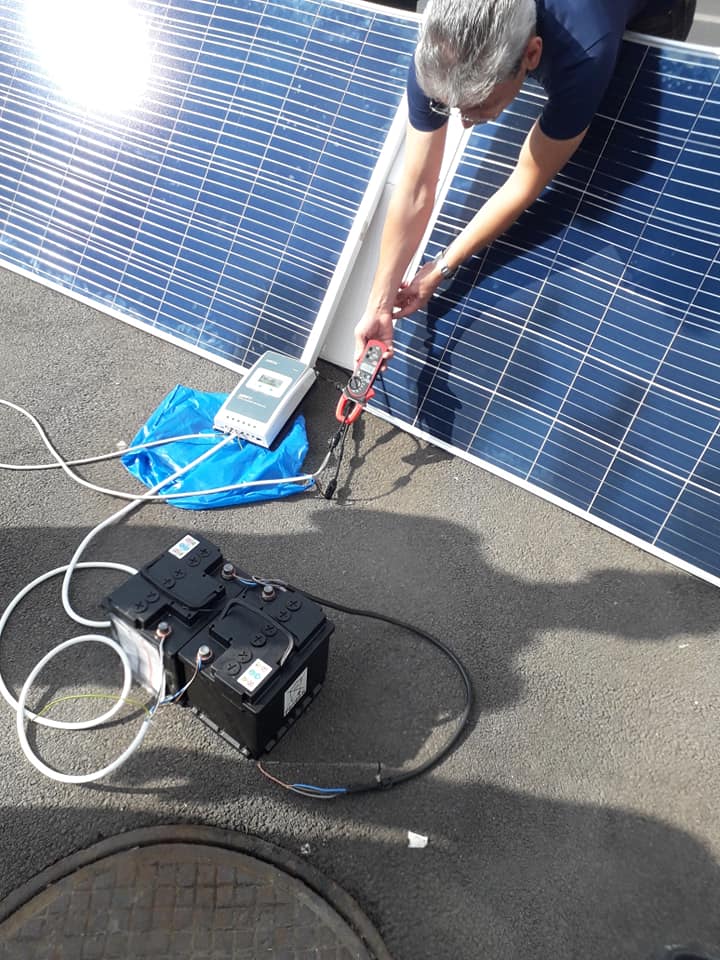

curentul de scurtcircuit panouri inseriate
Fişiere ataşate

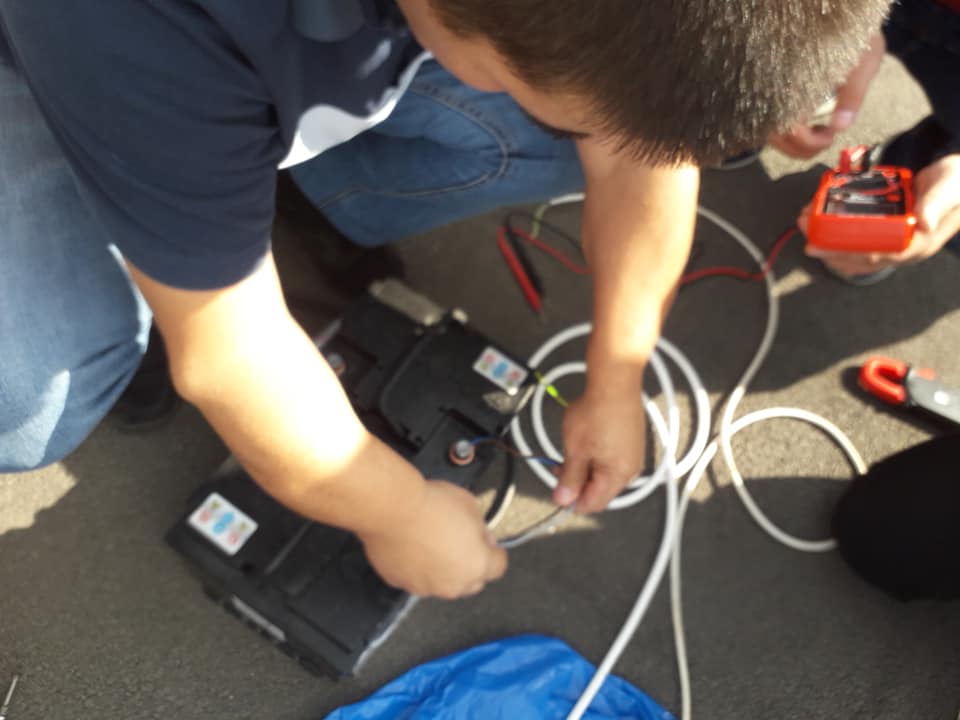

Stefan inseriaza acumulatorii U=24V
curentul de scurtcircuit panouri inseriate

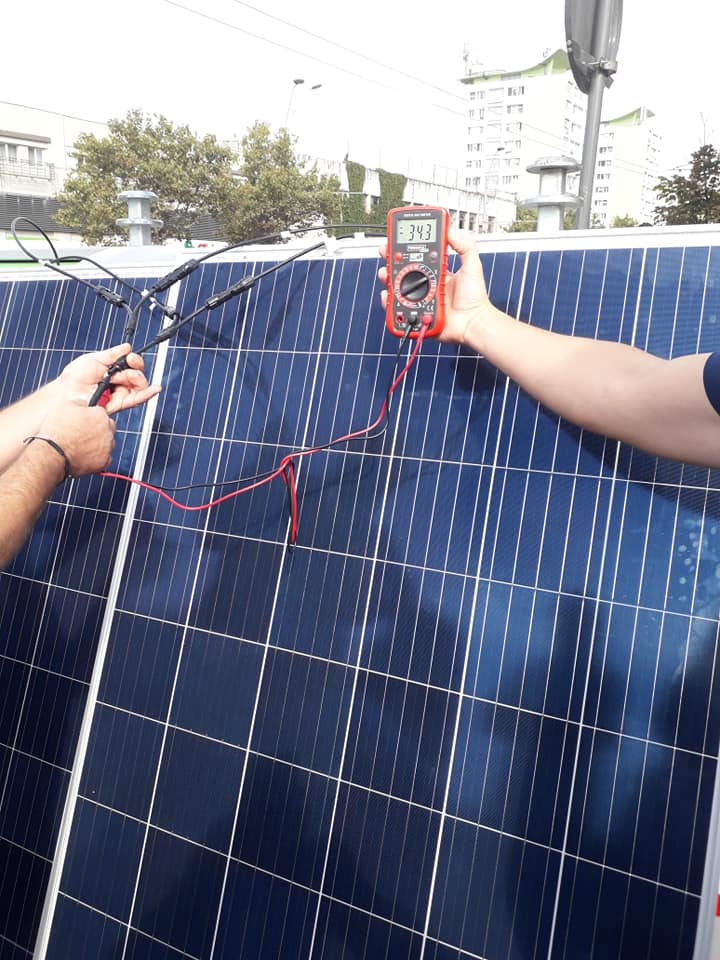

tensiunea la panourile inseriate U=31V

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:06 pm

Alte poze cu Gr 12 Electricieni
controlerul baga U=28V in bateriile inseriate
Am modificat unghiul de inclinare , la inclinare optima scoy=tea Voc=37V

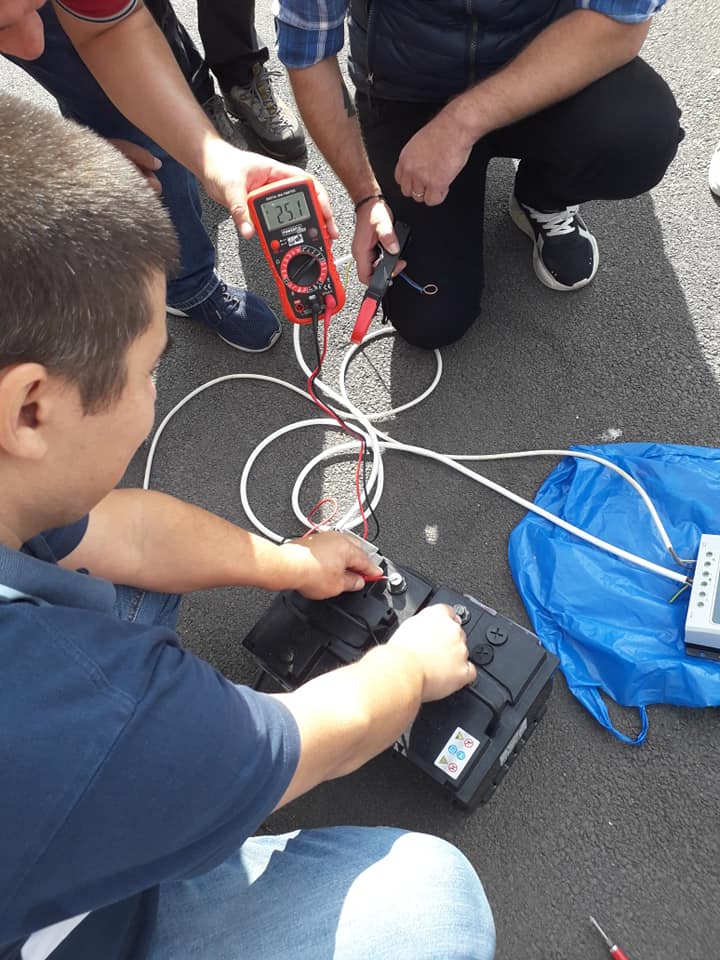

U=26V tensiunea initiala in baterii
Fişiere ataşate
controlerul baga U=28V in bateriile inseriate

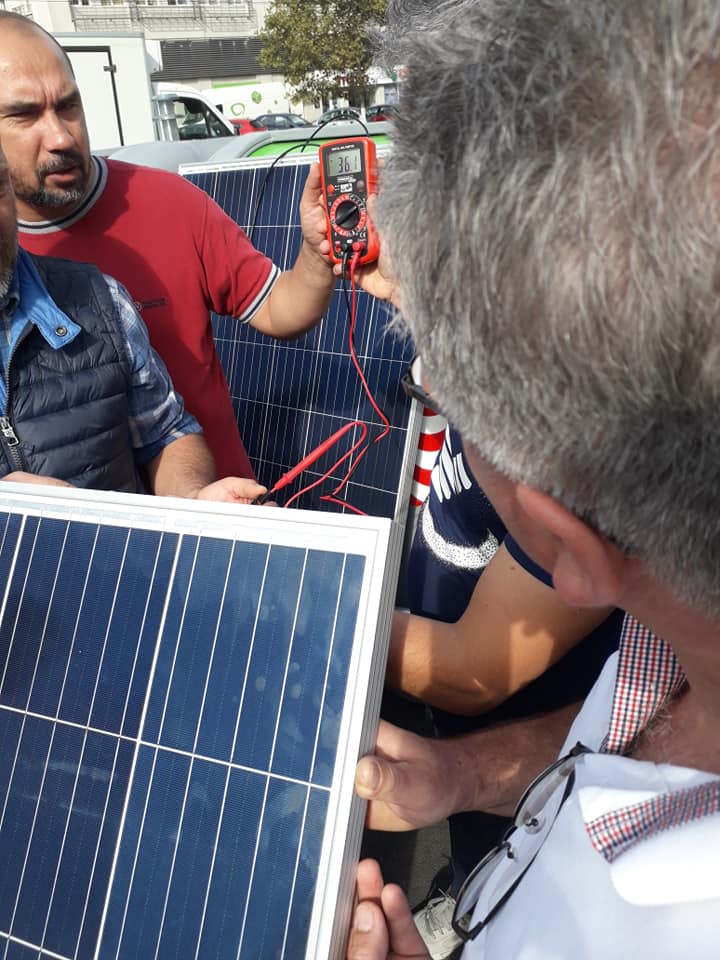

Am modificat unghiul de inclinare , la inclinare optima scoy=tea Voc=37V
U=26V tensiunea initiala in baterii

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:09 pm

controler MPPT U=24V P=1200W

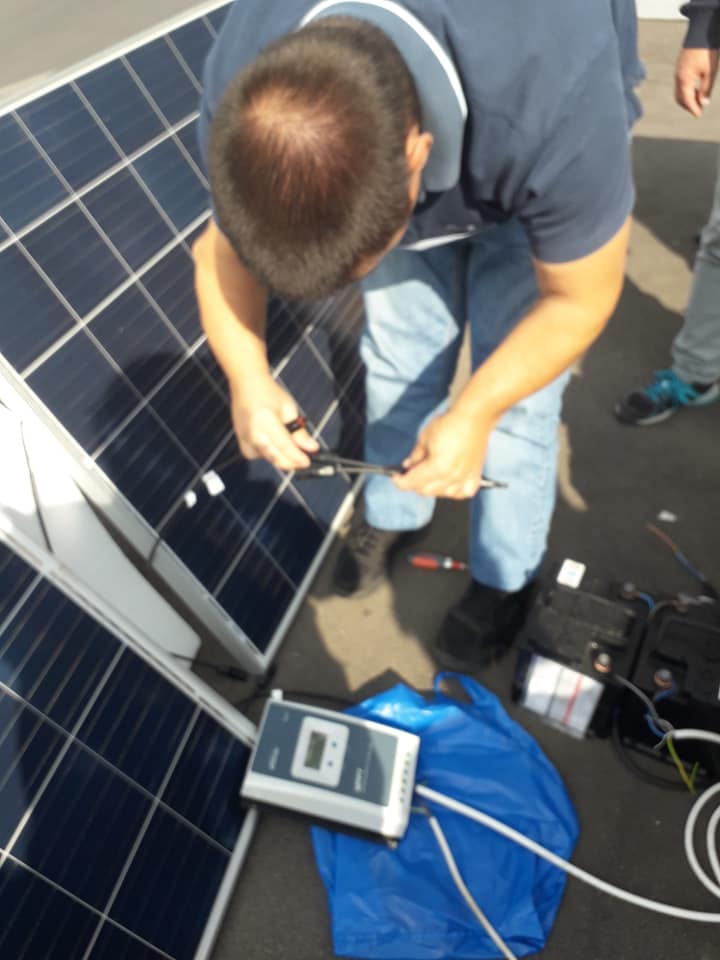

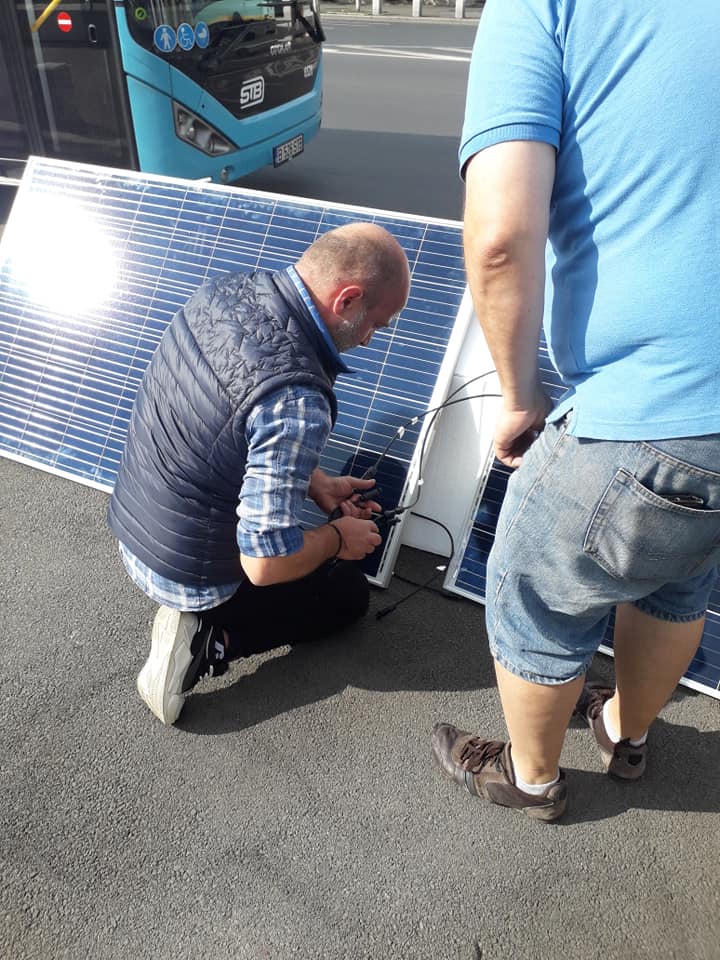

cuplam conectorii MC4
Stefan a legat primul sistem fotovoltaic P=1000W inverterul
Fişiere ataşate

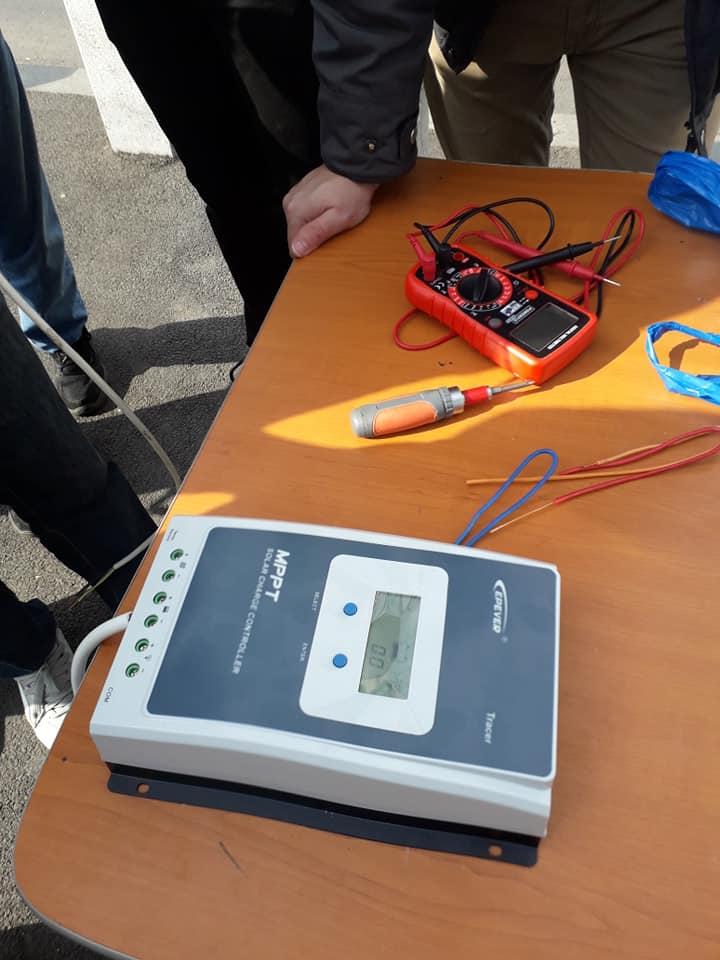

controler MPPT U=24V P=1200W
cuplam conectorii MC4
Stefan a legat primul sistem fotovoltaic P=1000W inverterul

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:15 pm

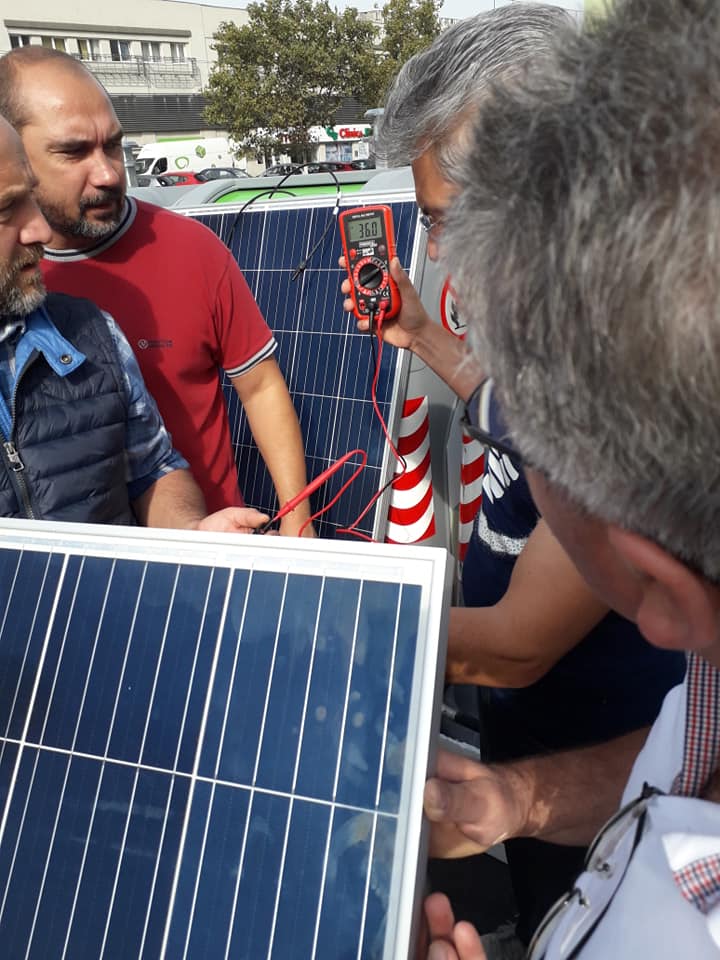

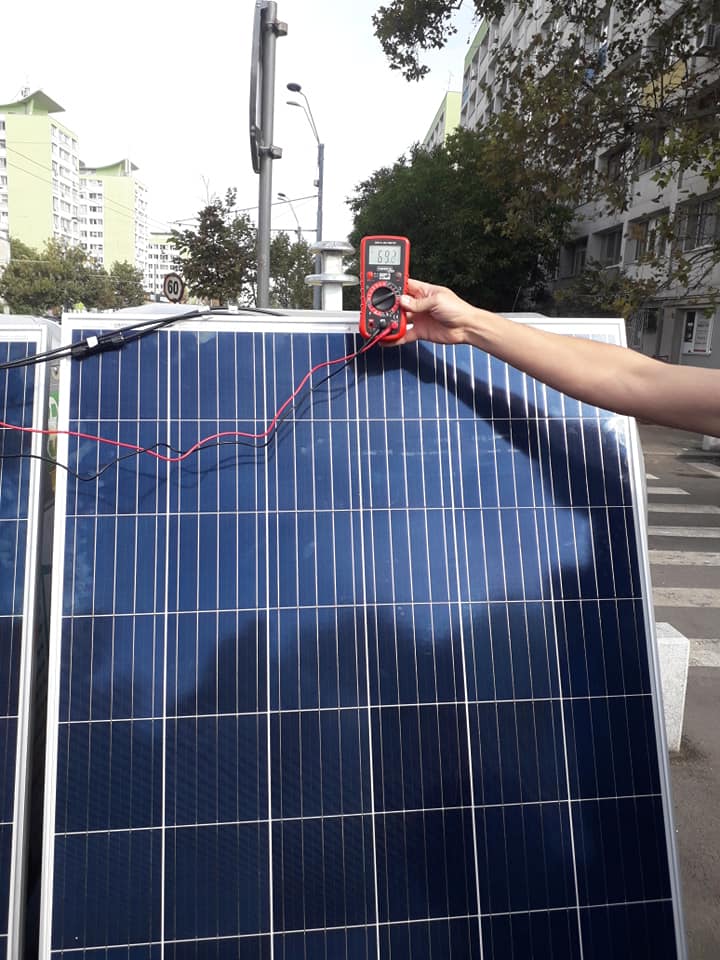

34,8V scoate un sistem fotovoltaic

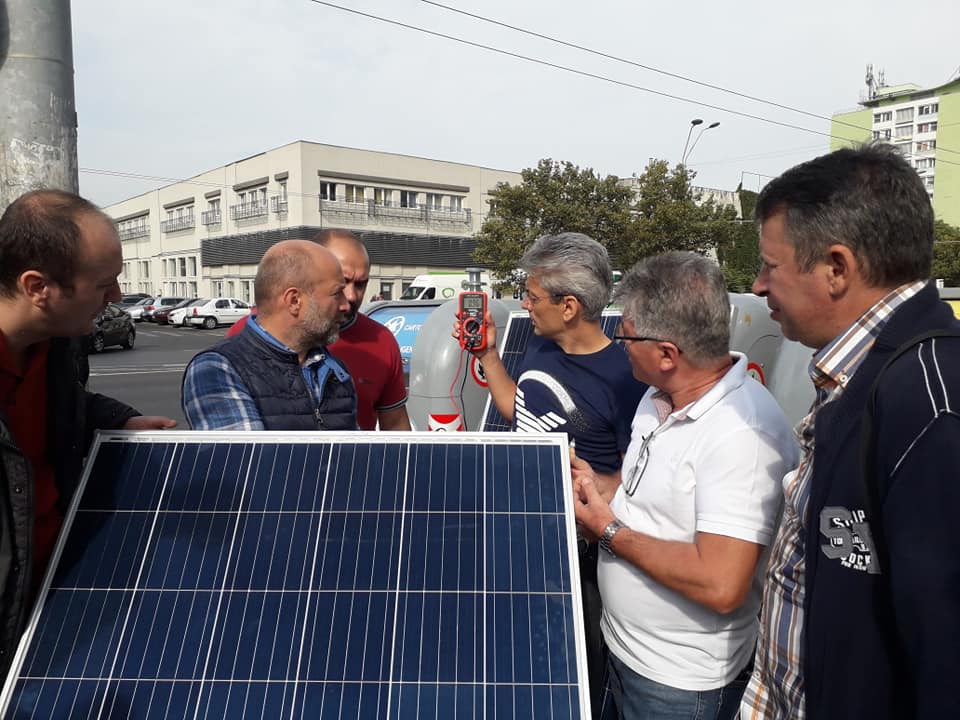

Pregatim primul panou fotovoltaic pentru masuratori electrice

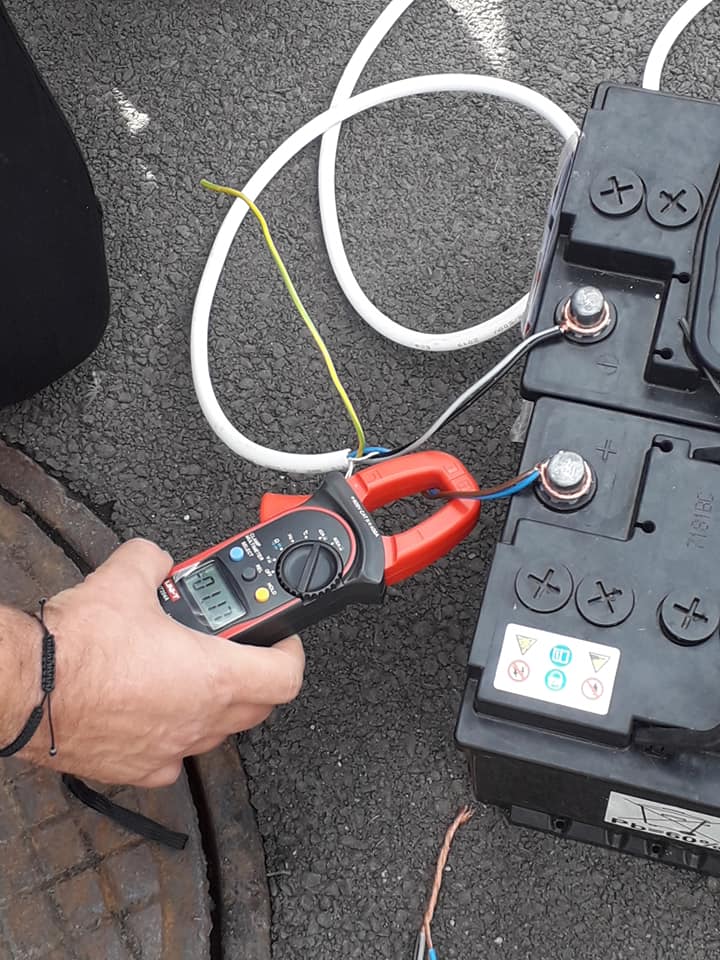

curentul care il baga in baterii I=8A
Fişiere ataşate
34,8V scoate un sistem fotovoltaic
Pregatim primul panou fotovoltaic pentru masuratori electrice
curentul care il baga in baterii I=8A

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:23 pm

Panourile montate orizontal P=600W Ump=31V

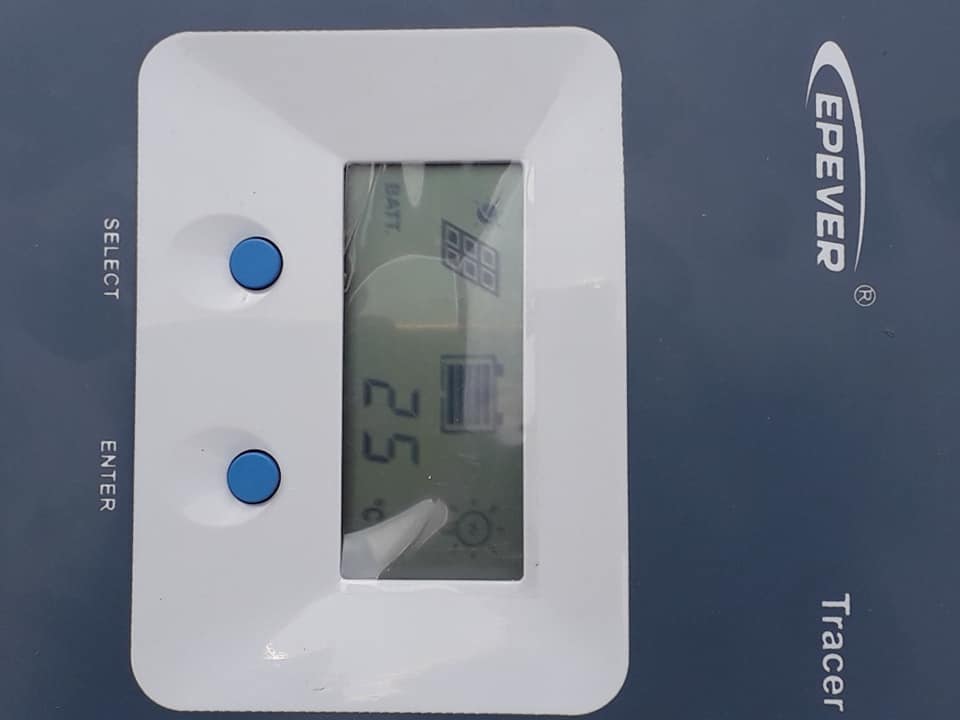

Am alimentat controlerul MPPT U=24V P=1200W
curentul debitat de panourile legate in paralel cu conectori MC4
Fişiere ataşate
Panourile montate orizontal P=600W Ump=31V
Am alimentat controlerul MPPT U=24V P=1200W
curentul debitat de panourile legate in paralel cu conectori MC4

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:23 pm

tensiunea de mers in gol
bateria de acumulatori I=100Ah
Fişiere ataşate
tensiunea de mers in gol
bateria de acumulatori I=100Ah
curentul bagat in baterii I=11A

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:27 pm

cuplare conectori MC4
Panouri fotovoltaice montate orizontal P=300W fiecare panou U=24V
U=36V curentul de mers in gol
Fişiere ataşate
Panouri fotovoltaice montate orizontal P=300W fiecare panou U=24V
cuplare conectori MC4
U=36V curentul de mers in gol

Avatar utilizator

Mesaje: 14
Membru din: Joi Sep 26, 2019 4:59 pm
Localitate: sacele

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Florescutraian » Joi Sep 26, 2019 5:28 pm

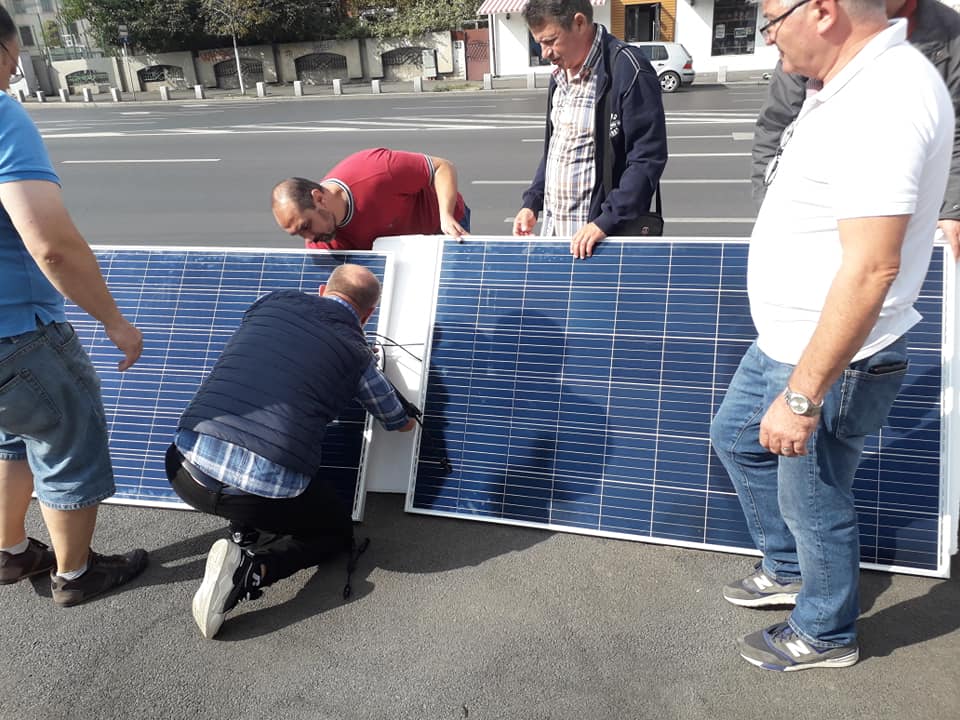

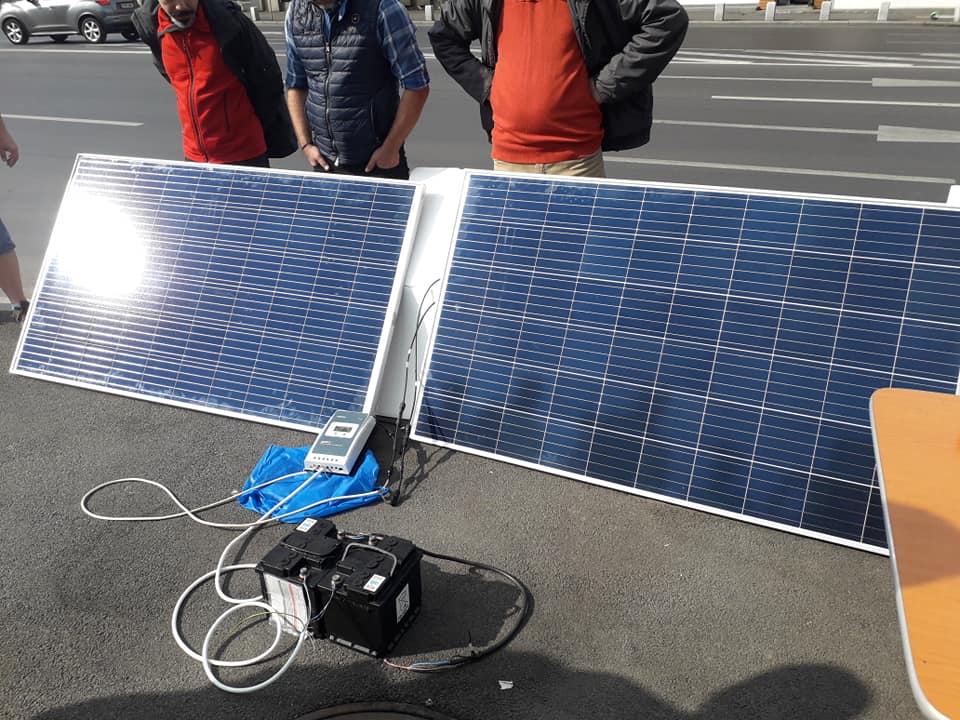

cu colegii de la gr 12 montam un sistem fotovoltaic off grid P=600W U=24V
legaturi electrice panouri fotovoltaice cu P=300W
conectare acumulatori in serie
curentul absorbit de controler I=16A
Fişiere ataşate
legaturi electrice panouri fotovoltaice cu P=300W
conectare acumulatori in serie
curentul absorbit de controler I=16A
cu colegii de la gr 12 montam un sistem fotovoltaic off grid P=600W U=24V


Mesaje: 1
Membru din: Joi Sep 26, 2019 10:49 pm
Localitate: Luteni

Re: Gr 12 Electricieni si O zi de practica de nota 10

Mesaj de Matei.Costel » Joi Sep 26, 2019 10:50 pm

Nota 10 pentru domnul inginer Olteanu ,in rest nimic de comentat Toti am invatat cum se leaga ,ce fac , cum se masoara ,rolul componentelor
Am notat ce energie livrau panourile fotovoltaice ,controlerul afisa periodic cati Wh baga , stiu ca orientate gresit bagau 200Wh , orientate corect au bagat 500Wh In functie de inclinatie scadea/ crestea energia electrica furnizata de panouri
Am facut o socoteala in 6 ore daca mediez la 350Wh rezulta ca baga o energie de aproape 2KWh
Cand erau orientate ok si erau nori tot bagau 100Wh
Componente profesionale
