Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Avatar utilizator

Mesaje: 4
Membru din: Mie Dec 14, 2016 2:58 pm

Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Sarbu V » Mie Dec 14, 2016 3:05 pm

Am citit anuntul dvs pe internet http://www.cursurifrigotehnisti.ro/curs-electrician/
,Totusi nu pricep :
-Ce costuri suplimentare implica cele 40 de ore de Sistemele fotovoltaice ,
-se predau simultan cu EMJT ,
-se predau separat ,avem voie sa participam toti
-La dvs Cursul de Electrician EMJT dureaza tot 5 luni sau 20 saptamani
De ce sunt nedumerit :
am un coleg de servici , a terminat un curs de Electrician acum 2 luni ,tot 20 sapt , durata 2 ore pe saptamana ,se ducea doar miercurea 2 ore ,deci el a facut scoala doar 40 de ore si la cursul dvs faceti 40 ore doar sisteme fotovoltaice ,cand mai faceti restul materiei sau cursul dureaza 10 luni

Cu stima

Sarbu Valentin
Fişiere ataşate

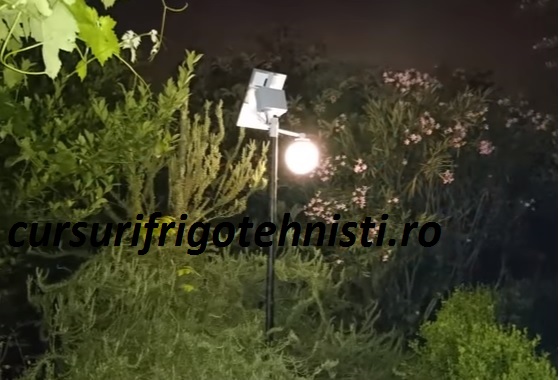

sistem fotovoltaic pe timp de noapte.jpg
sistem fotovoltaic pe timp de noapte.jpg (71.74 KiB) Vizualizat de 292 ori

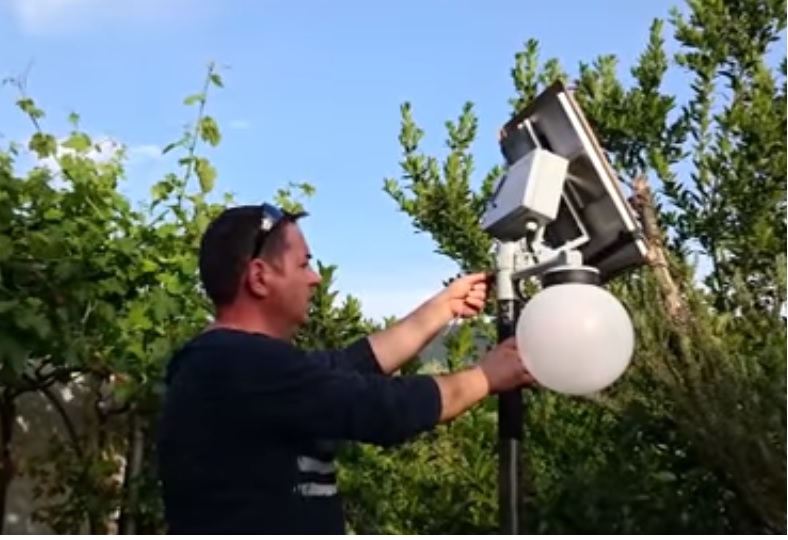

Panou fotovoltaic autonom cu lampa LED.jpg
Panou fotovoltaic autonom cu lampa LED.jpg (107.09 KiB) Vizualizat de 292 ori

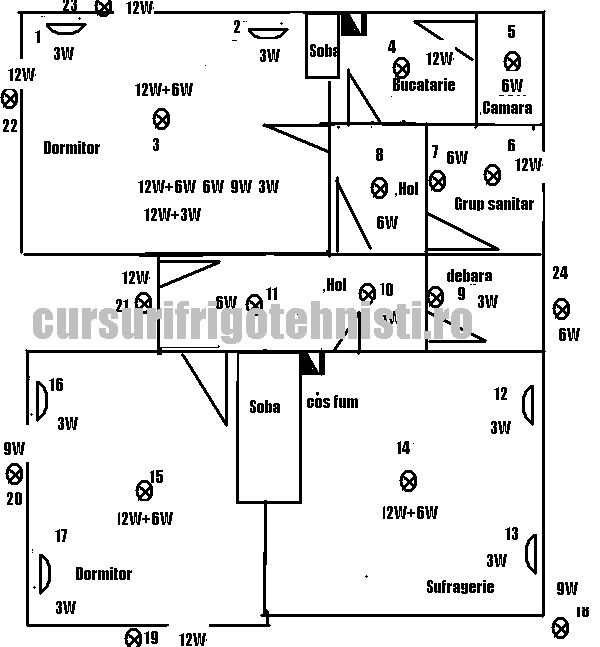

Plan instalatie electrica de iluminat cu led U%3D24V.jpg
Plan instalatie electrica de iluminat cu led U=24V .
Plan instalatie electrica de iluminat cu led U%3D24V.jpg (91.4 KiB) Vizualizat de 292 ori

Avatar utilizator

Mesaje: 5
Membru din: Joi Dec 15, 2016 2:03 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Savulescu Andrei » Joi Dec 15, 2016 2:12 pm

Sarbu V scrie:Am citit anuntul dvs pe internet http://www.cursurifrigotehnisti.ro/curs-electrician/
,Totusi nu pricep :
-Ce costuri suplimentare implica cele 40 de ore de Sistemele fotovoltaice ,
-se predau simultan cu EMJT ,
-se predau separat ,avem voie sa participam toti
-La dvs Cursul de Electrician EMJT dureaza tot 5 luni sau 20 saptamani
De ce sunt nedumerit :
am un coleg de servici , a terminat un curs de Electrician acum 2 luni ,tot 20 sapt , durata 2 ore pe saptamana ,se ducea doar miercurea 2 ore ,deci el a facut scoala doar 40 de ore si la cursul dvs faceti 40 ore doar sisteme fotovoltaice ,cand mai faceti restul materiei sau cursul dureaza 10 luni

Cu stima

Sarbu Valentin

Daca niste primitivi au reusit tu de ce sa nu poti

Ma omule ce ma intereseaza pe mine ce fac altii ,eu am scoala de 3 ori pe sapt sambata lejer 4-5 ore
crapi daca inveti legarea in serie a bateriilor si in paralel ,garantat nu mori daca calculezi o cabana cu 5 becuri led la 24 V formulele la fel
Cand inveti generatoarele de curent tusesti sa inveti si ce face o celula ftv ,sa fim seriosi
Dute si fa un curs online de electrician si vezi daca te primeste cineva sa faci specializare pe ftv
Omule gandeste si tu sunt examene diferite cu comisii ,diplome adevarate cu stema pe ea
Fişiere ataşate
Panouri fotovoltaice instalate de femei (Small).jpg
Panouri fotovoltaice instalate de femei (Small).jpg (63.4 KiB) Vizualizat de 1107 ori
Panouri care furnizeaza peste 600W.jpg
Panouri care furnizeaza peste 600W.jpg (195.64 KiB) Vizualizat de 1107 ori
Alt sistem fotovoltaic  meserias in Kenya.jpg
Alt sistem fotovoltaic meserias in Kenya.jpg (102.59 KiB) Vizualizat de 1108 ori
Alt specialist monteaya sisteme fotovoltaice .jpg
Alt specialist monteaya sisteme fotovoltaice .jpg (64.2 KiB) Vizualizat de 1108 ori
Specialist in sisteme fotovoltaice .jpg
Specialist in sisteme fotovoltaice .jpg (66.45 KiB) Vizualizat de 1108 ori

Avatar utilizator

Mesaje: 8
Membru din: Joi Dec 15, 2016 2:20 pm
Localitate: Daia-Giurgiu

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Livium » Joi Dec 15, 2016 2:21 pm

Caut de ceva timp un curs de Electrician ,sunteti singurul care afiseaza structura cursului ,ce inveti la scoala Eu lucrez in mentenanta si am colegi care sunt si electricieni au facut cursul de weekend si nu stiu nimic ,exact cum spune colegul cca 40-50 ore tot cursul Am sa astept pana desch o noua grupa chit ca astept un an

Am studiat individual cate ceva despre panouri ,voi incerca sa fac un rezumat
Un mod de calcul pun aici http://www.freesunpower.com/system_sizing.php#startGrn

Conversia fotovoltaica a energiei solare
În general, prin efect fotoelectric intern se înţelege generarea de purtători mobili de sarcină într-un semiconductor sub influenţa luminii. Termenul FOTOVOLTAIC restrânge definiţia efectului fotoelectric intern la acea clasă de fenomene fotoelectrice în care energia luminoasă este transformată DIRECT în energie electrică. Mai precis,efectul fotovoltaic constă în generarea purtătorilor de sarcină (electroni şi goluri) într-un
semiconductor în urma absorbţiei luminii şi separarea acestora în două regiuni spaţiale distincte. Între cele două regiuni apare o diferenţă de potenţial. Separarea purtătorilor se poate face sub acţiunea câmpurilor electrice interne datorate neomogenitaţii semiconductorului (joncţiunea p-n este un bun exemplu).
Sintagmele celulă solară sau celulă fotovoltaică au acelaşi înţeles: un dispozitiv semiconductor a cărui funcţionare se bazează pe un efect fotovoltaic.Cu alte cuvinte radiatia solara are ca efect direct producerea curentului electric
Panourile solare
Parametrii panourilor ,ii gasim si pe eticheta lor
Toate aceste marimi electrice pe care le gasim in datele tehnice ale oricarui panou, se dau pentru anumite conditii, numite si conditii standard (STC) si anume: iradiatia solara 1000 W/m2 si temperatura de 25 C,

- Tensiunea nominala - Un - (V)
- Puterea electrica a panoului - Pp (W)
- Puterea maxima a panoului - Pmax (W)
- Tensiunea panoului la putere maxima - Vpm (V)
- Tensiunea maxima a sistemului - Umax (V)
- Tensiunea in gol - Uco (V)
- Curentul de scurtcircuit - Isc (A)
-Current at Maximim Power Imp (A)
- Coeficientul de temperatura - CVoc sau CIsc

Controlerul

REGULATOR / CONTROLLER SOLAR

Scurta descriere :
Controller solar pentru aplicatii fotovoltaice, este folosit sa coordoneze panourile solare pentru o incarcare eficienta a bateriilor de stocare si este un ansamblu foarte important in sistemul fotovoltaic.

Controllerul solar fotovoltaic poate ajusta automat tensiunea de lucru si poate face ca panourile fotovoltaice sa lucreze in mod constant pe punctul maxim de putere al curbei caracteristice VA, pe intreaga durata a zilei. Comparativ cu alte controllere solare fotovoltaice, acesta este echipat cu functia de compensare a temperaturii, poate face sa creasca eficienta panourilor solare cu 10-20% % sa prelungeasca durata de viata a bateriilor de stocare.

Am luat ca ex un controler de 30 A, suporta un curent de maxim 30 A,
Puterea maxima a panourilor sa nu depaseasca 380 W pentru sistemul de 12 V si 760 W pentru sistemul de 24 V.
Vreti 1000W folositi controler de 40 A
Accepta 500W putere panouri in sistem 12V, respectiv 1000W in sisteme 24V.

Daca optati pentru sistemul de 24 V sau mai mare, trebuie sa luati masuri de protectie impotriva electrocutarii.

[b]Pentru o functionare corecta si de durata, este recomandat : curentul debitat de panourile fotovoltaice trebuie sa fie mai mic decat curentul suportat de regulator.


PARAMETRI:Am luat ca ex MPPT 30
- Curent nominal de lucru : 30 A
- Tensiunea nominală de lucru : 12 V/24 V
- Tensiune panou fotovoltaic : < 48 V
- Tensiune de incarcare : 13,8 V/27,6 V
- Tensiunea joasa de protectie : 10,7 V/21,4 V
- Tensiune joasa de protectie : 12,5 V/25 V
- consum fara sarcina : 15 mA
- Mod de incarcare : MPPT
- functie autodetectie
- ecran LCD
- protectie la inversarea polaritati
- protectie la suprasarcina
- protectie la subtensiune
- functie automata de compensare a temperaturii
- radiator de aluminiu pentru disiparea caldurii
- poate încărca și descărca în același timp, să păstreze întotdeauna
bateria în parametri normali
de functionare
- USB 5V - 500mA
- senzor de temperatura
- buton pentru resetarea parametrilor
Sunt doua tipuri de controlere
-PWM
-MPPT
Cel mai ok este MPPT voi face cand am timp o paralela intre ele sa inteleaga cei care citesc
Haideti sa luam ca ex un panou de 240W de 500 lei
Caracteristici electrice
Putere maxima (Pmax) 240W
Curent la scurt circuit (ISC) 8.62A
Tensiune la circuit deschis (VOC) 36.90V
Curent la putere maxima (IMPP) 8.06A
Tensiune la putere maxima (VMPP) 29.80V
Eficenta cellule (%) 16.44%
Eficenta modul (%) 14.75%
Toleranta putere 0/+3%
Daca facem o socoteala la rece P=U*I deci:
P=Tensiune la putere maxima (VMPP)29.80V*Curent la putere maxima (IMPP)8.06A=>
P=29,8V*8,06A=240,188W :o

Sa facem o recapitulare
Panourile sunt standardizate pentru tensiunea de
-12V 36 celule ,furnizeaza cca 18V cc
-24V 72 celule ,furnizeaza cca 35V cc
Acumulatorii sunt si ei standardizati
12V incarcati complet cand au 14,2-14,4 V
24V incarcati ok au la borne 28,8 V
Presupunem ca solara mea are acc de 24 V /120A
Curentul de incarcare este de 10% din capacitate in ac caz 12A/h
Deoarece bateria mea este descarcata ,si are 23V in loc de 28 cand era full => trebuie incarcata
Ce face controlerul PWM =baga 23 V la 8A (cat da panoul) si gata
P=U*I P=23V*8A=184W =>240W cat da panoul-184 cat bag in baterie=56W PAGUBA 24% din Puterea panoului Folosesc doar 75% din Puterea panoului cca 25% se duce pe apa sambetei

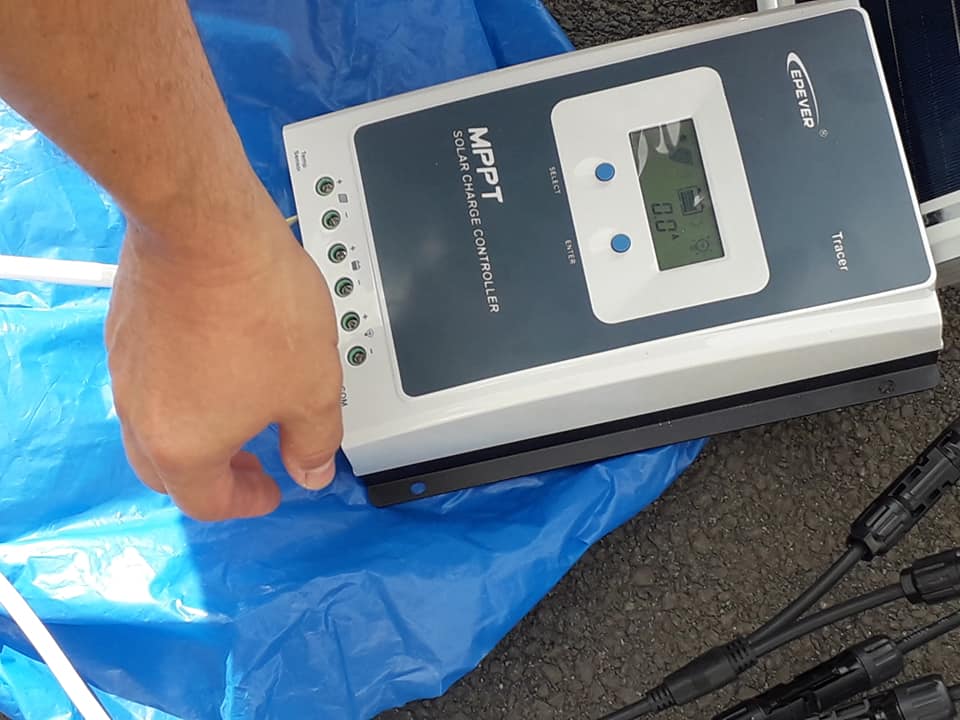

Ce face controlerul MPPT :Urmarirea punctului de putere maxima ( Maximum Power Point Tracking) ) dar adevarat nu stift
Controler solar MPPT analizeaza :
Tensiune la putere maxima (VMPP) 29.80V furnizati de panou
Curent la putere maxima (IMPP) 8.06A
Face conversiea.tensiune curent In urma acestui proces de conversie, acumulatorii vor primii o valoare de 9,6A Amperi la o tensiune de 24 V . Deci vom avea P=U*I=>P=24V*9,6A=.230W :) Folosesc Panoul la cca 96% din capacitate
Fişiere ataşate

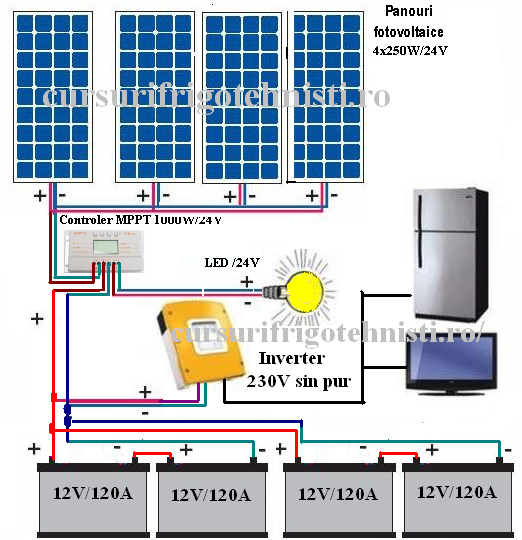

Sistem Fotovoltaic.png
Sistem Panouri Fotovoltaice
Am descris toate componentele ,pun o schema sa poata intelege tot omul Acc sunt grupati doi acc serie apoi legati in II cu alt grup inseriati In acest caz avem 24V/240A Putem miza pe max 30% din capacitate Iinc=C/10=24A
Sistem Fotovoltaic.png (207.9 KiB) Vizualizat de 2663 ori

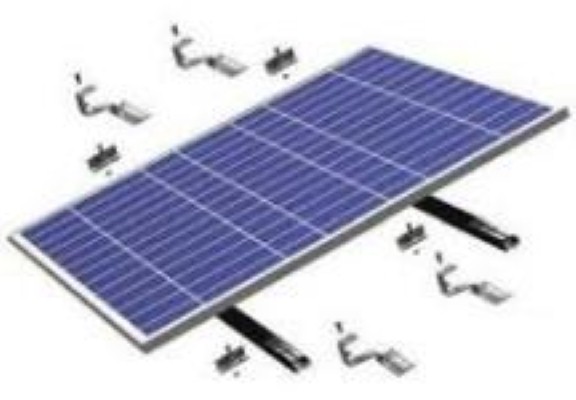

Kit de montaj panouri fotovoltaice (Custom).jpg
Dupa nedavi-solar.ro
Kit de montaj panouri fotovoltaice Profil aluminiu 40 x 40 mm 2 x 4 ml
Suporti pentru tigla - inox 14 Buc.
Suruburi M10 x 25mm 14 Buc.
Piulita cu siguranta M10 14 Buc.
Cleme de capat - Al 4 Buc.
Cleme de mijloc -Al 6 Buc
Nut de fixare M8 - aluminiu 6 Buc.
Suruburi M8 x 45 - imbus 10 Buc
Greutate 20,0 Kg.
Kit de montaj panouri fotovoltaice (Custom).jpg (33.63 KiB) Vizualizat de 2680 ori

Avatar utilizator

Mesaje: 4
Membru din: Mar Sep 01, 2015 3:08 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Gigi Banu » Joi Dec 15, 2016 9:02 pm

Sarbu V scrie:Am citit anuntul dvs pe internet http://www.cursurifrigotehnisti.ro/curs-electrician/
,Totusi nu pricep :
-Ce costuri suplimentare implica cele 40 de ore de Sistemele fotovoltaice ,
-se predau simultan cu EMJT ,
-se predau separat ,avem voie sa participam toti
-La dvs Cursul de Electrician EMJT dureaza tot 5 luni sau 20 saptamani
De ce sunt nedumerit :
am un coleg de servici , a terminat un curs de Electrician acum 2 luni ,tot 20 sapt , durata 2 ore pe saptamana ,se ducea doar miercurea 2 ore ,deci el a facut scoala doar 40 de ore si la cursul dvs faceti 40 ore doar sisteme fotovoltaice ,cand mai faceti restul materiei sau cursul dureaza 10 luni

Cu stima

Sarbu Valentin


Salut Valentin , uite cum sta treaba :
-Costuri suplimentare pentru Sisteme Fotovoltaice =0 ,este inclus in costul cursului ,nu platim in plus
-Numai cine vrea da examen separat cu comisia de la ANC si Ministerul Invatamantului si ce o mai fi ,
Cei care doresc sa dea examen sa ia si diploma de sisteme fotovoltaice dau cu comisie de la ANC si Minister ,ei platesc cam 250 lei
Noi care nu vrem ramanem in cap cu ce am invatat
Domnul inginer nu practica discriminarea sa ne dea afara din clasa ,din contra este incantat cand sala este plina
Pasul 1 Diploma de Electrician EMJT
Pas 2 invatam ftv si numai cine vrea diploma da 250 lei si sustine ecamenul u comisia
Pe bune cel mai ieftin curs de specializare costa 700 lei in provincie si 900 lei in Bucuresti
Pun o poza primita de la domnul inginer sa il necajeasca pe Alex cu nota 6,5 :)
-Sisteme fotov nu se preda separat ,este inserat in firul cursului ,aplicam aceleas legi ,se merge in paralel cu circuitele in alternativ si in continuu ,ce mare lucru sa pui lampi led ,sa calculezi curentul consumat ,in funtie de asta sa alegi panourile /controler incarcare/acumulator
-Cursul dureaza cca 6 luni in aprilie dam examen
-Nu stiu ce ciudat de curs a facut colegul tau de 40 de ore ,pai atat facem noi pe luna lejer ,profesorul nostru sterge tabla de 15 ori/curs pe numarate ,parca suntem pe vremuri la facultate :)
Vezi ce pareri mai au si colegii
Fişiere ataşate

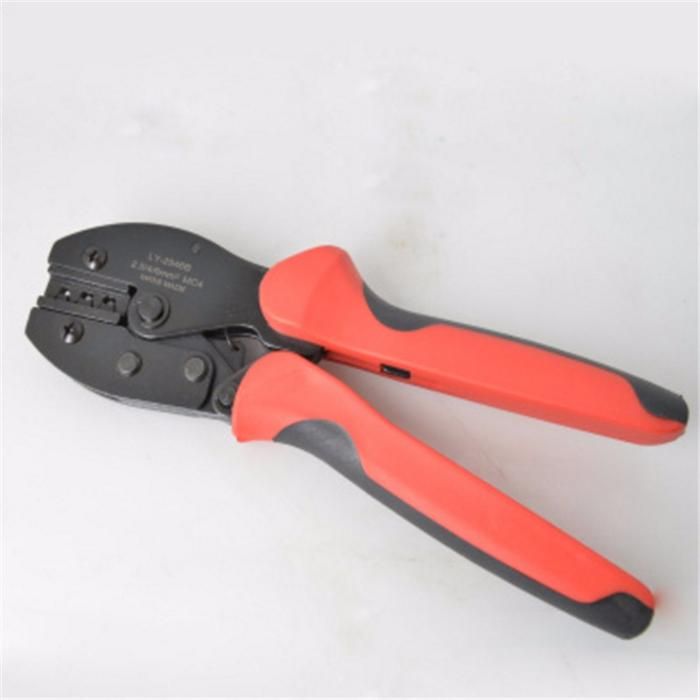

cleste sertizat conectori mc4 sisteme fotovoltaice.jpg
cleste sertizat conectori mc4
cleste sertizat conectori mc4 sisteme fotovoltaice.jpg (26.27 KiB) Vizualizat de 1654 ori
conductoare electrice multifilare 6mmp.jpg
conductoare multifilare sectiune 6 mmp
conductoare electrice multifilare 6mmp.jpg (37.59 KiB) Vizualizat de 1654 ori

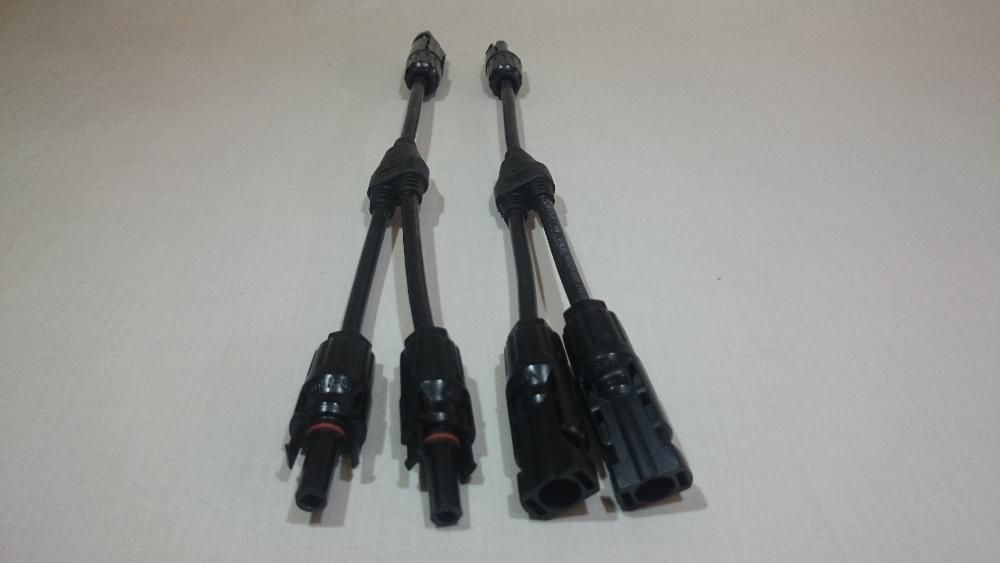

conectori mc4 2 intrari o iesire.jpg
conectori mc4 doi in unu pentru fotovoltaici
Date Tehnice :
- tensiune maxima : 1000V
- curent nominal : 30A
- cablu principal : 6 mm²
- cablu secundar ramura : 4 mm²
- Tensiunea de încercare: 6KV (50 Hz)
- grad de protecție : IP67
- materialul de izolare : PPO (material special caracterizat, printr-o imbatranire lenta
- materialul de contact : cupru placat cu argint
- temperatura (ambient) de lucru : -40 ° C +85 ° C
- protectie la praf, umiditate
- conectare si deconectare usoara
conectori mc4 2 intrari o iesire.jpg (39.5 KiB) Vizualizat de 1654 ori

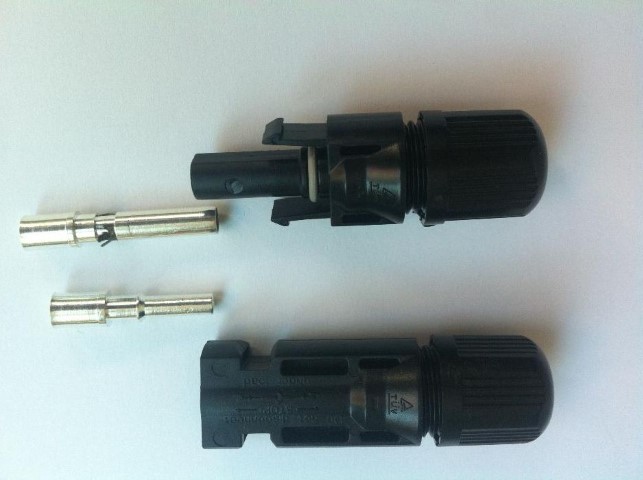

Panouri fotovoltaice conectori cablu 8 mmp 10 mmp (Small).jpg
Panouri fotovoltaice conectori cablu 8 mmp 10 mmp
Panouri fotovoltaice conectori cablu 8 mmp 10 mmp (Small).jpg (49.19 KiB) Vizualizat de 1654 ori
Sisteme fotovoltaice Diploma Alex  gr 7.JPG
Asa va arata diploma de sisteme fotovoltaice
Sisteme fotovoltaice Diploma Alex gr 7.JPG (270 KiB) Vizualizat de 2038 ori

Avatar utilizator

Mesaje: 5
Membru din: Lun Dec 05, 2016 4:46 pm

Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Doru21 » Sâm Dec 17, 2016 8:22 pm

Pe bune cheltui cu prietena 250 lei la un suc si un mec si nu dai pentru tine
Acum sa nu fim marlani ,firma plaeste sala ,creta consumabile ,profesor ai reducere 60% fata de alte firme =niste jepkari si mai strambi din nas Faci nene carte de 3 ori/saptamana

Uitati ce face Valentin seful de grupa ,cine vrea poate


Avatar utilizator

Mesaje: 4
Membru din: Mar Sep 01, 2015 3:08 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Gigi Banu » Sâm Dec 17, 2016 8:36 pm

Doru21 scrie:Pe bune cheltui cu prietena 250 lei la un suc si un mec si nu dai pentru tine
Acum sa nu fim marlani ,firma plaeste sala ,creta consumabile ,profesor ai reducere 60% fata de alte firme =niste jepkari si mai strambi din nas Faci nene carte de 3 ori/saptamana

Uitati ce face Valentin seful de grupa ,cine vrea poate


Ai uitat ca am facut si de 4 ori/sapt cand a fost clasa plina de Buna Vestire

Avatar utilizator

Mesaje: 2
Membru din: Mar Dec 20, 2016 6:33 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de S Nicu » Mar Dec 20, 2016 6:34 pm

Daca vinde cineva manualul il vreau eu ,platesc bine Am diploma de electrician dar cursul facut a fost praf ,exact cum spune colegul 2 ore/sapt si nici acelea pline ,nu am putut alege cu cine il fac, ca eram trimis de la somaj Suportul de curs primit o batjocura de 40 de pagini ,nu pot sa il atasez sa vada colegii ce se preda in Romania Poate la vara sa il reiau la dvs

Avatar utilizator

Mesaje: 15
Membru din: Mie Noi 02, 2016 11:08 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Adrian gr 11 » Vin Dec 23, 2016 1:42 pm

Sunt coleg cu Alex la gr de Frig ,Alex este foarte incantat de cursul de Electrician Am inteles ca trebuie sa vina si sapt viit :marti 27 dec si miercuri 28 :( ,Mi=a povestit ca sambata trebuie sa fie de la ora 8,30 sa prinda un loc bun in sala ,in rest este omor :) Cand le dati manualul il vreau si eu

Avatar utilizator

Mesaje: 12
Membru din: Sâm Oct 01, 2016 8:40 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Dan gr 11 » Vin Dec 23, 2016 1:48 pm

Cursul este peste așteptări ,dupa 3 luni noi stim sa dimensionam la trifazici deja ne-am prins ce face o solara .Pentru noi este de acum simplu sa facem niste adunari si sa aplicam 2 formule si ne dam seama cum sa dimensionam circuitele de lumina conf Normativului,sect cond ,dimens sigurante tooooootttttt
Fişiere ataşate

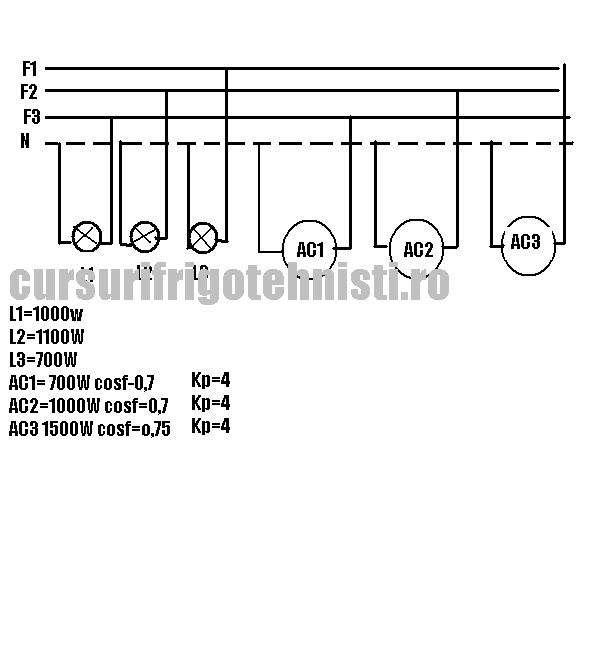

Copy of trifaz iulian.GIF
Asta am facut la frig ,noi avem si capitol de electrice in curs
Copy of trifaz iulian.GIF (9.1 KiB) Vizualizat de 3261 ori
Copy of Planul lui Alex leduri.GIF
Stim sa dimensionam/formam circ de lumina Sa alegem panourile acc etc mai este un pas ,toate sunt logice
Copy of Planul lui Alex leduri.GIF (13.62 KiB) Vizualizat de 3262 ori
Copy of Mot trifazsi monofazice.GIF
Dupa 3 luni de carte =EMJT
Copy of Mot trifazsi monofazice.GIF (10.35 KiB) Vizualizat de 3262 ori

Avatar utilizator

Mesaje: 5
Membru din: Mie Noi 09, 2016 4:47 pm

Re: Curs Sisteme Fotovoltaice ,in cursul de Electrician EMJT

Mesaj de Nelu gr 11 » Vin Dec 23, 2016 2:23 pm

Dan gr 11 scrie:Cursul este peste așteptări ,dupa 3 luni noi stim sa dimensionam la trifazici deja ne-am prins ce face o solara .Pentru noi este de acum simplu sa facem niste adunari si sa aplicam 2 formule si ne dam seama cum sa dimensionam circuitele de lumina conf Normativului,sect cond ,dimens sigurante tooooootttttt




Acum la baieti le-a venit glasul ;) ,cu o luna in urma era in sala de curs ca la priveghi :( Calcule de curent rezistente r=ro l supra s .Acum suntem pe val si intelegem usor

Următorul

Înapoi la Date legate de inscrieri, cursuri , sediu . Politica de Confidentialitate

Cine este conectat

Utilizatorii ce navighează pe acest forum: Niciun utilizator înregistrat şi 1 vizitator
