Autopsie compresor Danfoss

[iordan.dan]

Compresorul Danfoss de aici viewtopic.php?f=13&t=560 dupa ce a reusit sa functioneze cca 5 ani a dat "coltul " A fost inlocuit cu unul SH .

Mai jos pun poze cu danfossul facut bucati

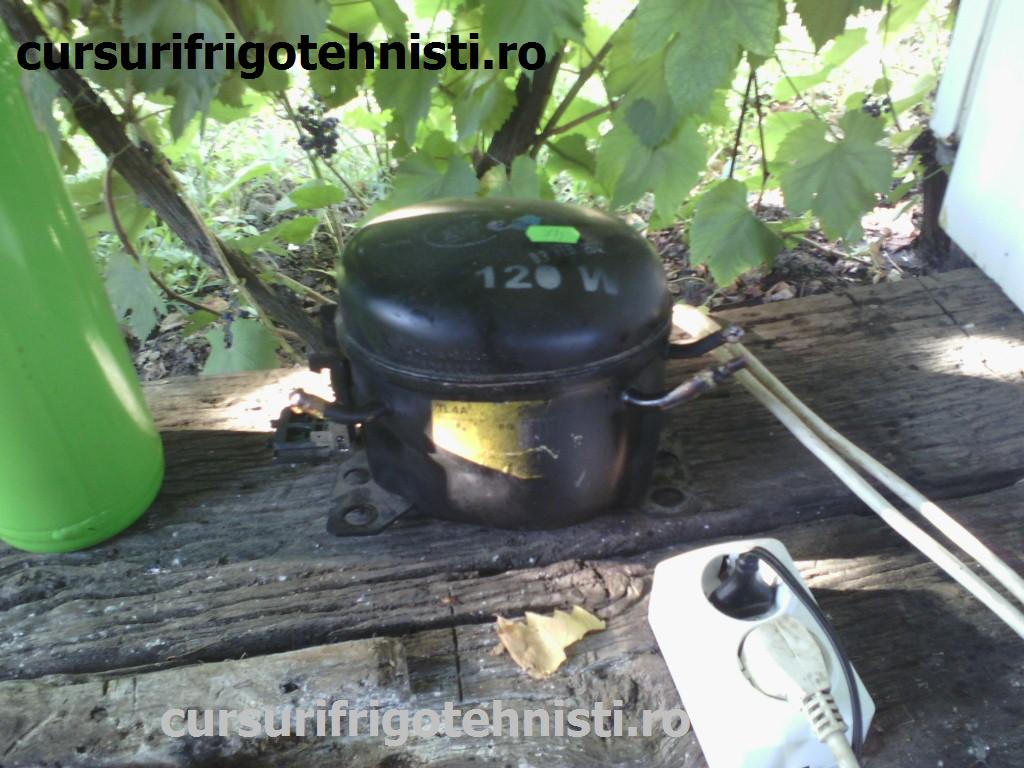

1) Compresorul

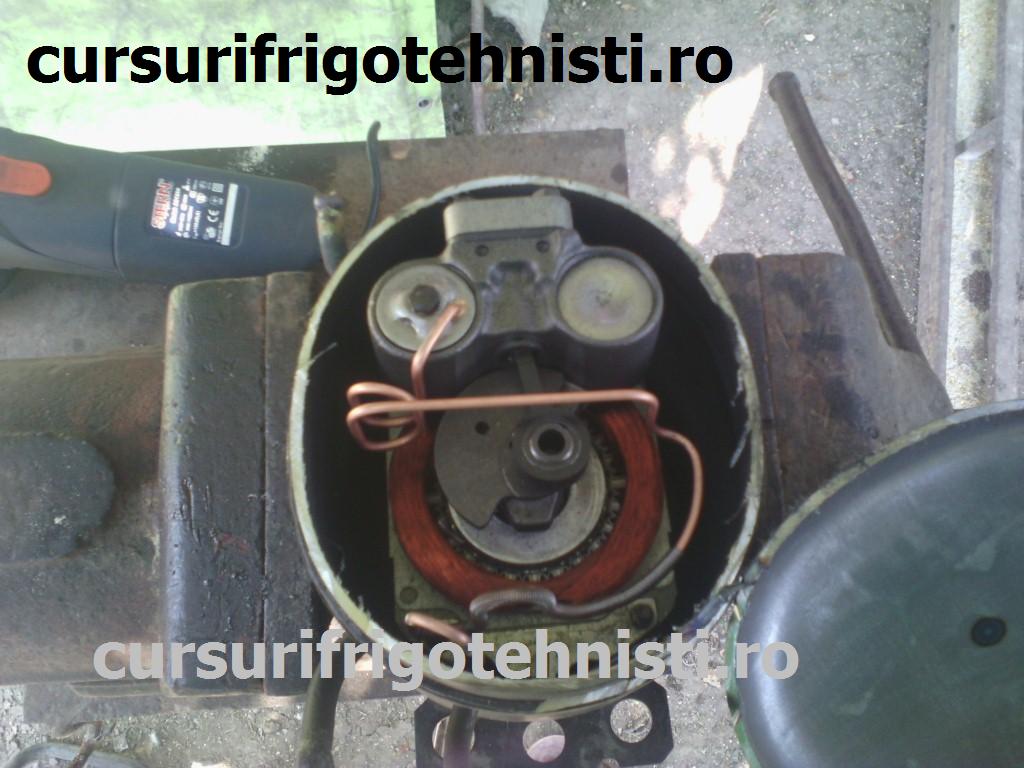

2)Compresorul cu capacul scos

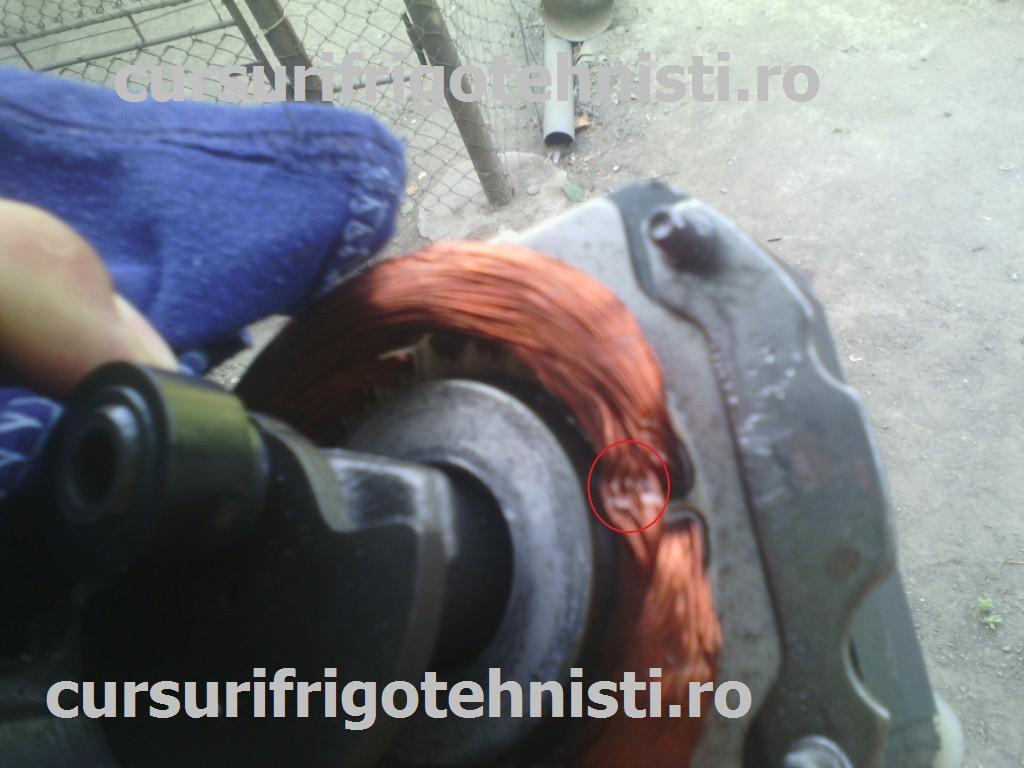

3) In aceasta poza se vede bobinajul intrerupt

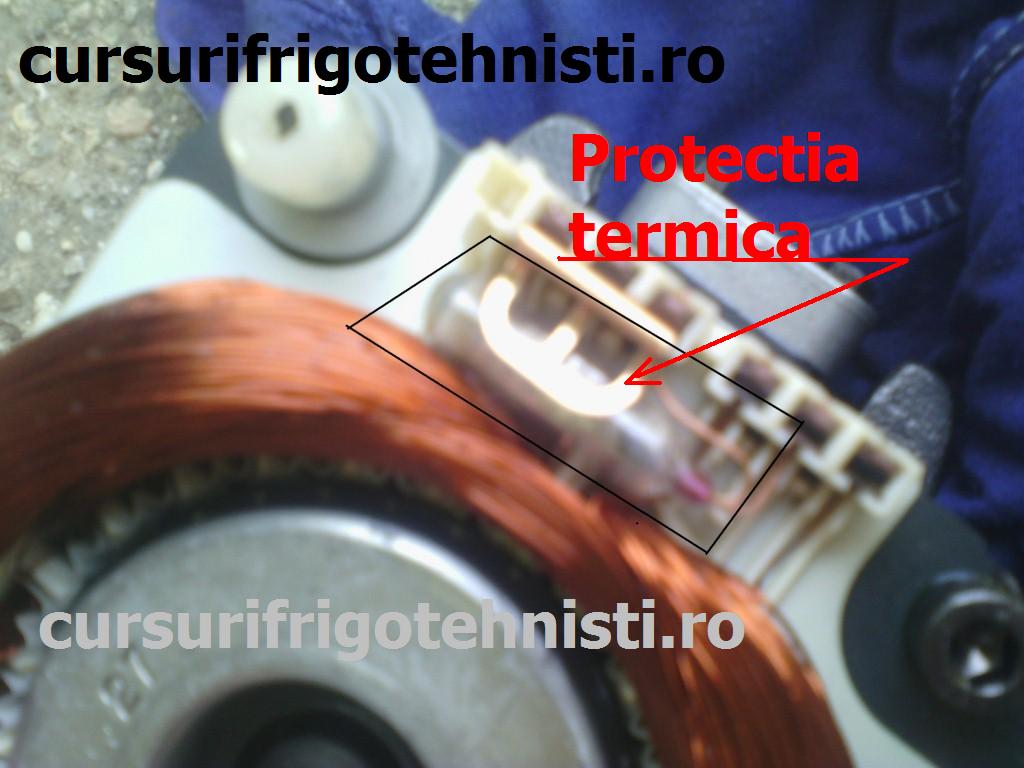

4) Compresorul mai avea in interior inca o protectie termica (la borne avea PTC-ul +termicul )

[Stelu-45]

Logic pe compresoarele care au protectie termica interna scrie pe eticheta. Termaly protected.

[Marcone]

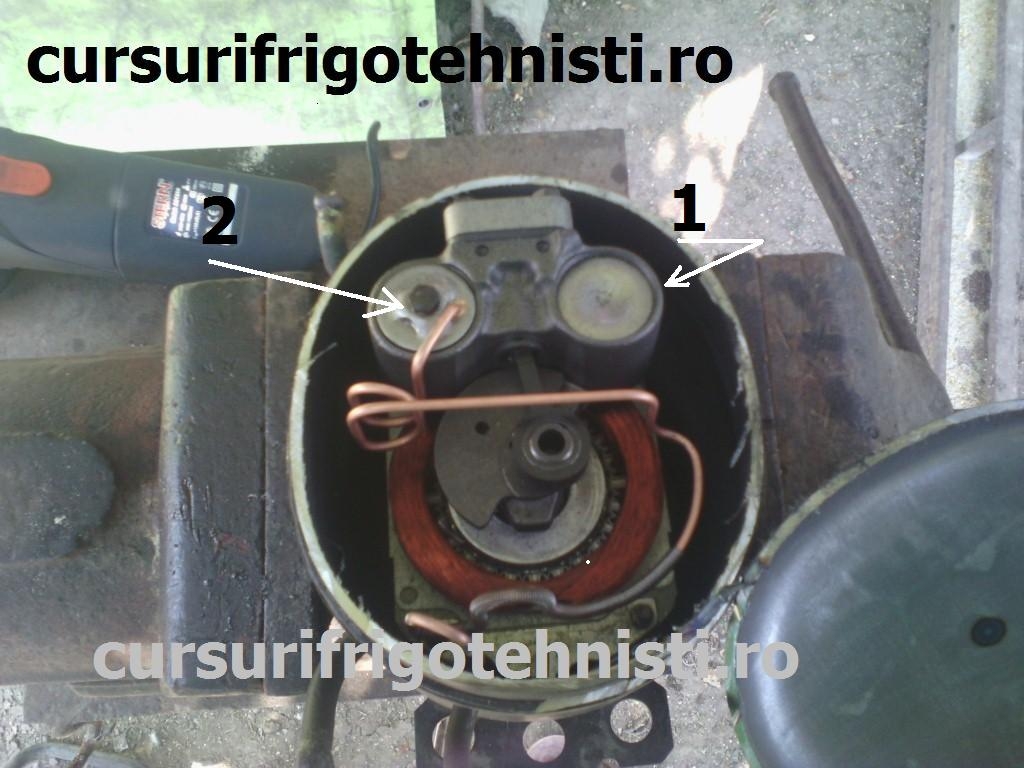

Intrebare ce sunt cele doua piese din poza notate de mine cu 1 si 2

Multumesc

[iordan.dan]

Cele doua piese au rolul tobelor de la Logan ,amotrtizeaza zgomotul deoarece gazul se destinde
Pe la 1 refuleaza compresorul intre 1 si doi este un canal prin doi iese afara si se duce prin teava la refulare
Teava de refulare este curbata (in int comp ) in unghiuri drepte sa preia vibratiile cauzate de functionarea compresorului ,sunt modele care au si un arc pe teava

[Dorin]

Am intalnit si eu combina la care aveam protectie termica in compresor si protectie pe capsula,probabil aveau un stoc vechi
