Serpentina artizanala duce 3 calorifere

Practica Cursuri Instalatori : Maistru instalator,Tehnician instalator ,instalator Foto
Avatar utilizator

Mesaje: 6
Membru din: Mie Aug 19, 2015 11:01 am

Serpentina artizanala duce 3 calorifere

Mesaj de Sony Boy » Sâm Mar 26, 2016 11:33 pm

Eu stau la curte si am o soba de teracota facuta de tata ,in interior am o serpentina de Cu maleabil facuta ca un are pe un stingator de incendii
Am 3 calorifere de fonta si un vas de exp rosu de 15 l ,pompa de circulatie este de 2 mc/h in t2 dte fg loriferele pocnesc de caldura
Serpentina nu sta in focar este bagata in fumuru ,la iesirea prin soba este izolata mastic care tine la 500 C
Merge super bine tata zice ca da cam 5 Kw
Fişiere ataşate

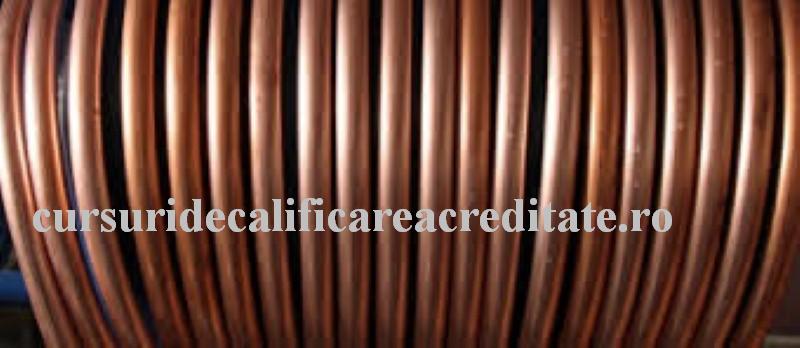

Serpentina din Cu.jpg
tot serpentina
Serpentina din Cu.jpg (41.2 KiB) Vizualizat de 1428 ori

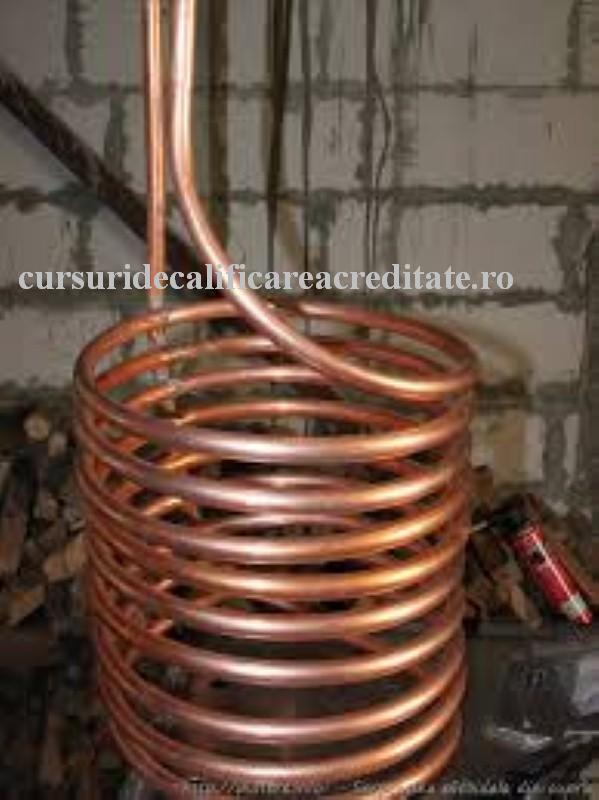

Serpentina cu 9 spire cca 5 Kw.jpg
Serpentina
Serpentina cu 9 spire cca 5 Kw.jpg (52.85 KiB) Vizualizat de 1428 ori
Fonta dormitor 1 (Custom).jpg
calorifer fonta dormitor
Fonta dormitor 1 (Custom).jpg (38.37 KiB) Vizualizat de 1428 ori

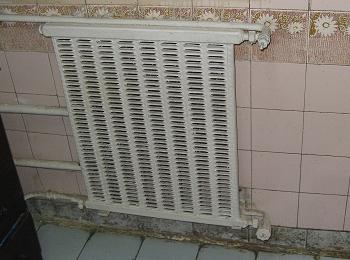

Calorifer bucatarie de la remat.jpg
calorifer
Calorifer bucatarie de la remat.jpg (26.17 KiB) Vizualizat de 1428 ori

Avatar utilizator

Mesaje: 18
Membru din: Mar Dec 08, 2015 2:51 pm
Localitate: Buzau

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Radu Lucian » Dum Mar 27, 2016 4:50 pm

Foarte tare treaba cu serpentina in soba ,o parte din caldura fumului nu mai iese pe cos .Ce diametru are teava ,ce diametru serpentina .Pompa este pusa pe retur ? la cat timp darami soba sa sch serpentina
Cum ai curbat teava sa nu se cuteze ?Ce presiune ai la rece cat urca la cald

O zi buna

Avatar utilizator

Mesaje: 7
Membru din: Vin Mar 20, 2015 11:04 pm
Localitate: Bolintin

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Marin 21 » Mar Mar 29, 2016 12:10 am

Sunt foarte ok dar numai facute de un specialist
Fumul nu mai iese pe cos cu 100 C iese cu 70 deci 30 C le fura Cu si da caldura in calorifere ,mai creste putin consumul de lemne
Recomand la soba noua un sobar bun sa integreze serpentina sa nu bata focul pe ea
intrarea si iesirea prin placi sa fie bine de tot izolate

Avatar utilizator

Mesaje: 6
Membru din: Mie Aug 19, 2015 11:01 am

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Sony Boy » Mar Mar 29, 2016 10:03 am

Radu Lucian scrie:Foarte tare treaba cu serpentina in soba ,o parte din caldura fumului nu mai iese pe cos .Ce diametru are teava ,ce diametru serpentina .Pompa este pusa pe retur ? la cat timp darami soba sa sch serpentina
Cum ai curbat teava sa nu se cuteze ?Ce presiune ai la rece cat urca la cald

O zi buna


Poza este mai veche dar stiu ca este facuta din teava de Cu de 18 cupru maleabil il cumperi la colac
Sa nu se cuteze cand o curbam tata a bagat in ea nisip fin cernut apoi a fost pus in tava si bagat in cuptor sa nu aiba umezeala
-Pompa impinge apa in serpentina
-Are si 2 supape de 3 bari ca protectie si vas de exp sa preia dilatarea apei
Caloriferele sunt de fonta

Avatar utilizator

Mesaje: 6
Membru din: Mie Aug 19, 2015 11:01 am

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Sony Boy » Mar Mar 29, 2016 10:11 am

Marin 21 scrie:Sunt foarte ok dar numai facute de un specialist
Fumul nu mai iese pe cos cu 100 C iese cu 70 deci 30 C le fura Cu si da caldura in calorifere ,mai creste putin consumul de lemne
Recomand la soba noua un sobar bun sa integreze serpentina sa nu bata focul pe ea
intrarea si iesirea prin placi sa fie bine de tot izolate



Prima soba facuta cu serpentina a tinut 20 de ani era cu circulatie naturala prin termo/sifon
A cazut captuseala sobei dar teava inca era ok deoarece nu bate focul pe ea
Soba este facuta de sobar din tata in fiu tot el a integrat serpentina de cupru si a izolat

Pentru pompa am un UPS de 600 VA ca mai cade curentul si face abur fara circulatie asa UPS duce pompa cam 2 ore Pompa are cca 70 W

Avatar utilizator

Mesaje: 15
Membru din: Mar Oct 20, 2015 4:04 pm

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Costi 31 » Mar Mar 29, 2016 8:39 pm

Am un vecin la tara si are asa ceva ,teava nu este sub forma de arc este ca un V ,nu are pompa de cirrculatie are vas de pansiune deschis
Apa circula sigura r prn diferenta de greutate cea calda urca si recea coboara Termosifon se cheama sau circ naturala
Cred ca o are de 30 de ani era facuta pe vremuri din teava trasa la cald de 5 mm

Avatar utilizator

Mesaje: 7
Membru din: Joi Mar 31, 2016 8:33 pm

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Remus » Sâm Apr 02, 2016 11:39 pm

Este super chestia care o citesc ,chiar nu am vazut asa ceva ,deci cu o singura soba incalzesti inca 2 camere am vazut un calorifer parca unul vechi Romanesc cred ca Roterm Ai dreptate o parte din caldura nu mai fuge pe cos o ia serpentina de teava

Avatar utilizator

Mesaje: 15
Membru din: Mie Oct 21, 2015 12:36 pm
Localitate: Popesti Leordeni

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Bogdan Ionescu » Mar Apr 05, 2016 7:06 pm

La tara am si eu asa ceva dar pompa este protejata de un UPS de 1000VA pica curentul funct pompa cam 3 ore VE de 30 l si 2 supape 3 bari ,functioneaza super bine Am antigel in instalatie si cand nu este curent o sapt face focul in sobele normale :)

Avatar utilizator

Mesaje: 52
Membru din: Mar Sep 01, 2015 2:43 pm

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Ovidiu H gr 9 » Mie Apr 06, 2016 8:49 pm

Ca frigotehnist am intrat prin multe case si am vazut asa ceva omul era foarte multumit daca am ocazia o sa pun niste poze
Ovidiu Hodut
Tehnician Frigotehnist
http://www.ovidiuhodutfrigorifice.ro/

Avatar utilizator

Mesaje: 18
Membru din: Lun Mar 23, 2015 3:32 pm
Localitate: Videle

Re: Serpentina artizanala duce 3 calorifere

Mesaj de Kuki » Mar Apr 12, 2016 7:30 pm

Am vazut asa ceva dar fara pompa tevile mai groase ,circulatie naturala termo sifon Vas exp desch
