Aer conditionat de fereastra
de RosuFlorian » Dum Ian 26, 2020 10:51 pm
Acum trei ani am luat de la Remat doua aparate de aer conditionat de fereastra 12K btu, freon R22, functionale, pentru piese. Acest model este cu valva cu 4 cai pt. aer cald-rece, dar sunt si modele fara valva, modul cald se face cu rezistenta amplasata intre vaporizator si turbina (am sa revin cu foto).
- Fişiere ataşate
-

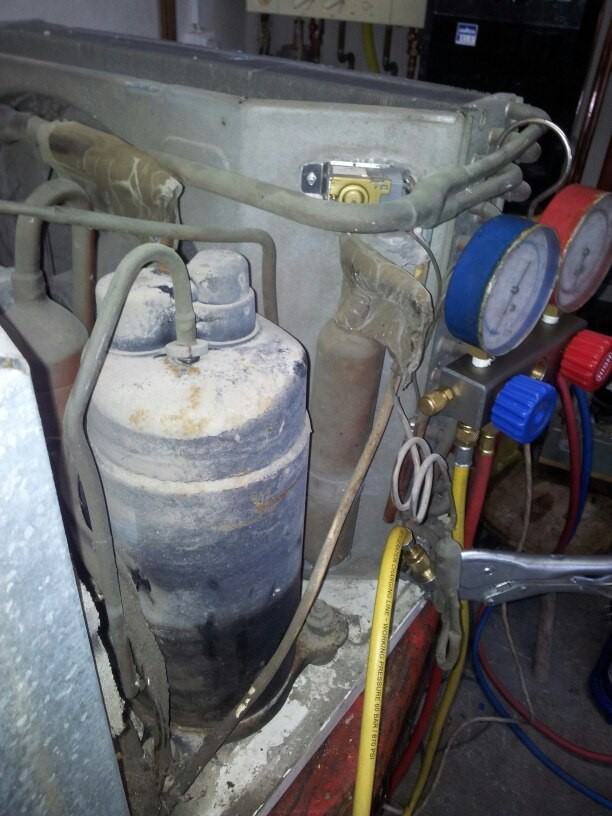

- Compresor functional, recuperare freon intre iesirea din condensator si filtru. Condensatorul este cu serpentina dubla, se poate observa T-eul de ramificatie, iar in spatele acestuia este termostatul de degivrare.
- 82897129_1230516537143460_7869452612620255232_n.jpg (108.5 KiB) Vizualizat de 2032 ori
-

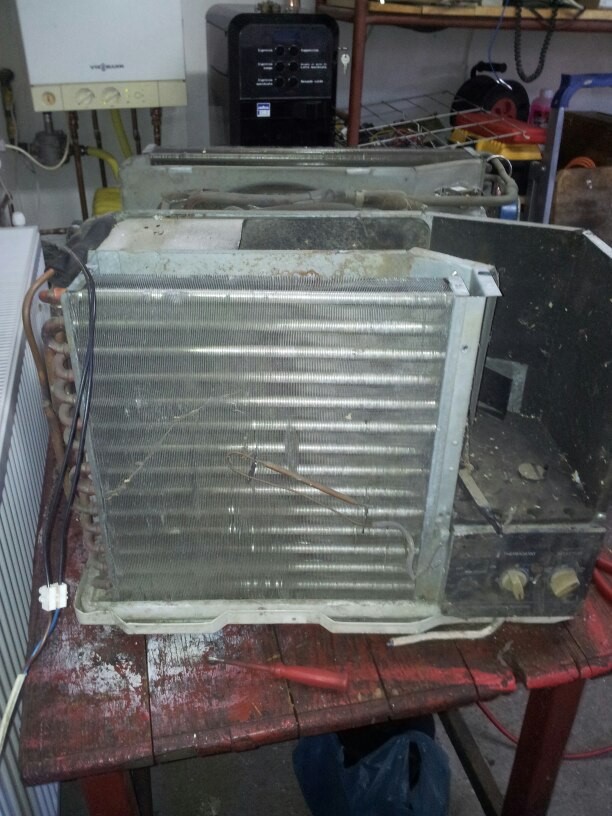

- Vaporizatorul, sonda termostatului ambient si panoul de comanda ( selector functii si termostat ambient ). Aerul absorbit prin vaporizator este refulat prin spatiul din dreapta vaporizatorului in camera prin flapsurile de orientare jet de aer.
- 82932973_607253740055569_7512059317244133376_n.jpg (115.28 KiB) Vizualizat de 2032 ori
-
- 83402010_221969855491050_3832898114247720960_n.jpg (94.75 KiB) Vizualizat de 2032 ori
-

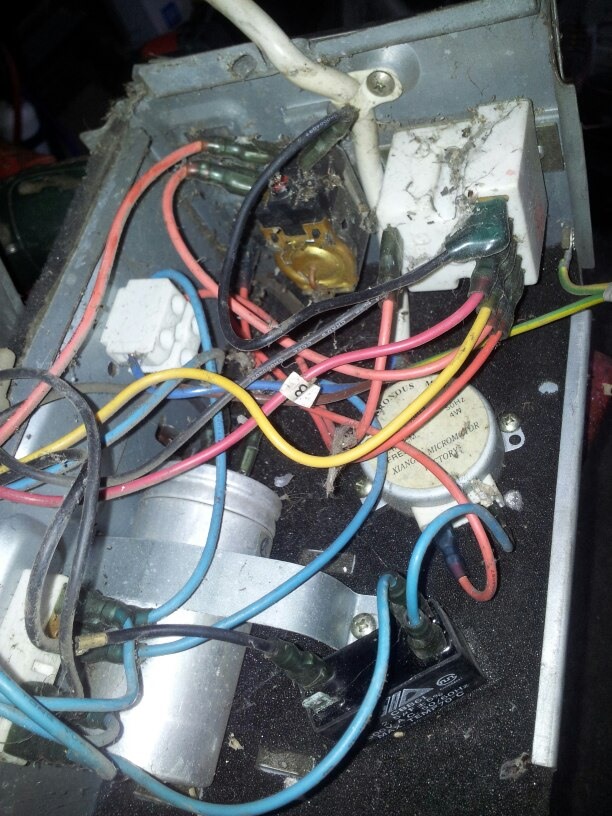

- Panou comanda, condensator pornire compresor, condensator pornire motor ventilatoare, termostat mecanic ambient, selector functii si motoras actionare flapsuri refulare jet de aer.
- 83454450_2656706507882640_2329610829948780544_n.jpg (147.86 KiB) Vizualizat de 2032 ori
-

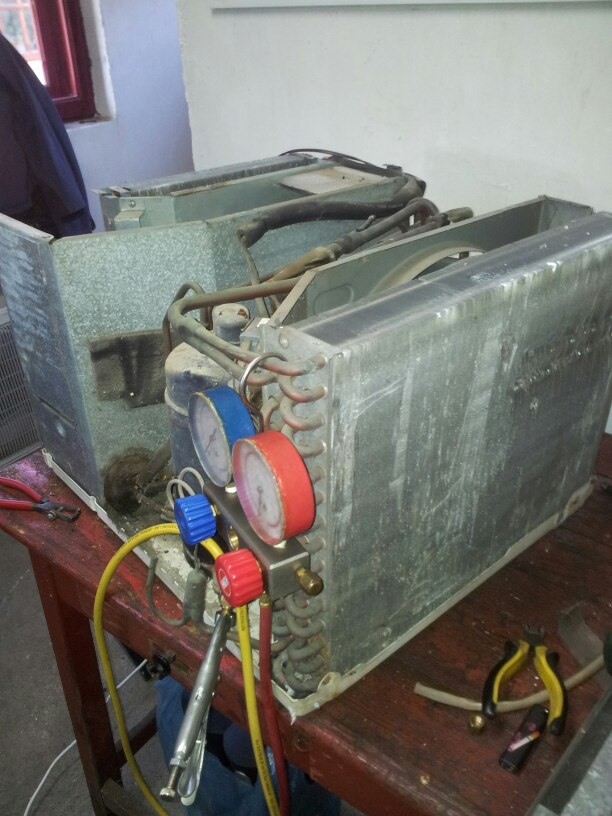

- Condensator.
- 84356604_112413813514042_6756666293199306752_n.jpg (108.26 KiB) Vizualizat de 2032 ori
-

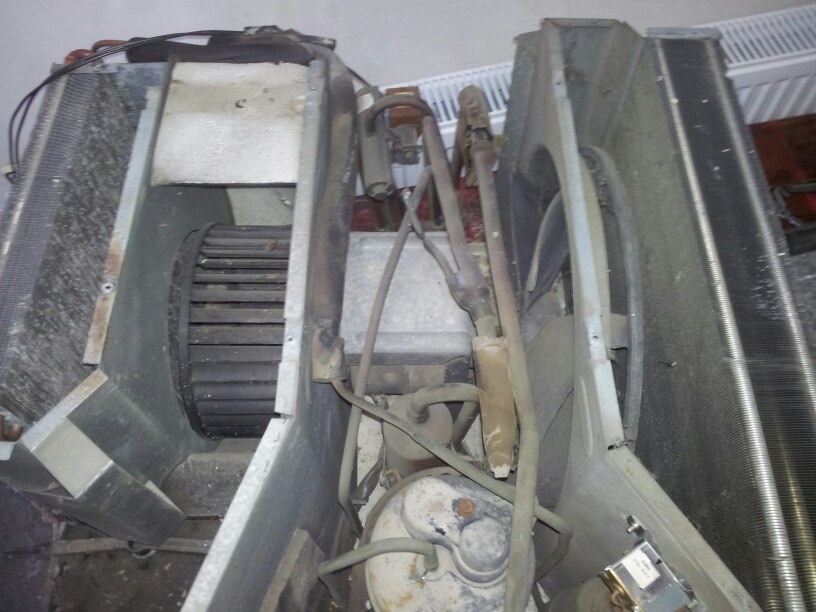

- Vaporizator in stanga, turbina care absoarbe aerul din camera prin vaporizator, motorul cu ax dublu, elicea de racire condensator, aceasta impinge aerul prin condensator, iar in dreapta este condensatorul. Valva cu 4 cai in partea de sus a foto, iar in partea dreapta a compresorului se afla termostatul de degivrare mecanic cu sonda pe iesirea condensatorului.
- 84444420_1521467804696907_333649964544557056_n.jpg (94.69 KiB) Vizualizat de 2032 ori
- Mesaje: 17
- Membru din: Lun Ian 27, 2020 1:29 pm
- Localitate: Sect4
Re: Aer conditionat de fereastra
de Marian33 » Lun Ian 27, 2020 1:37 pm
Au fost ff fiabile ,aveau avantajul cu aportul de aer proaspat
- Mesaje: 248
- Membru din: Mie Mar 21, 2018 3:51 pm
Re: Aer conditionat de fereastra
de RosuFlorian » Mar Ian 28, 2020 4:14 pm

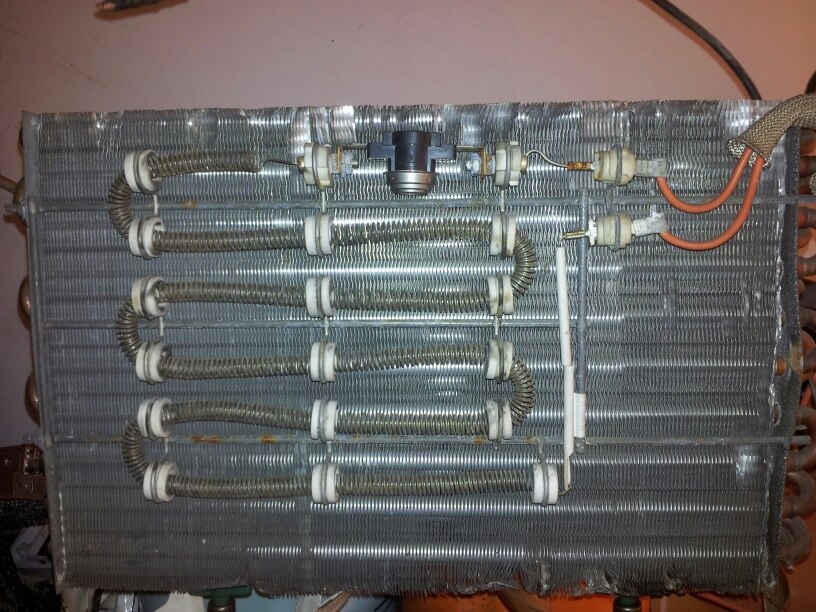

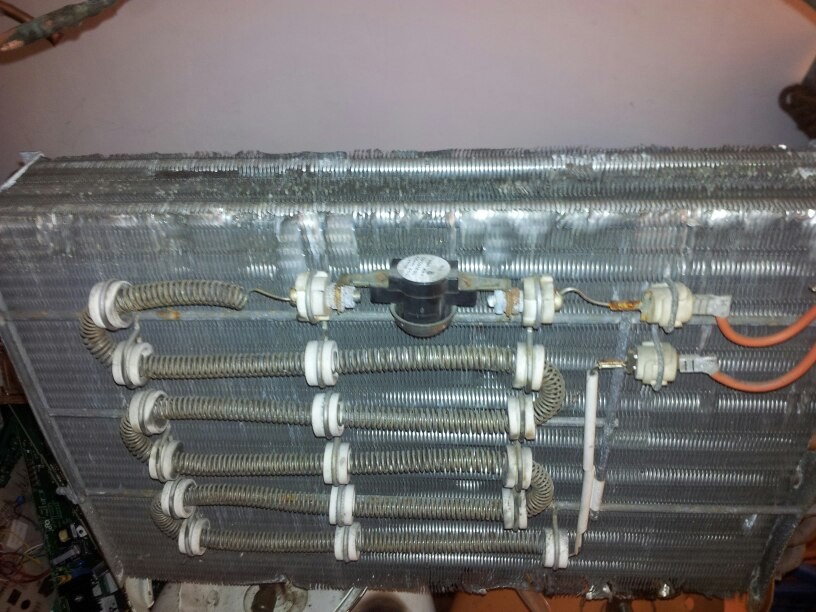

Rezistenta pt. modul cald aplicata intre vaporizator si turbina, la modelele de climatizare fara vana cu 4 cai.
- Fişiere ataşate
-
- 83363472_178271599931685_5227690556099919872_n.jpg (153.14 KiB) Vizualizat de 2008 ori
-
- 83170292_277407339901188_4659396052749647872_n.jpg (119.21 KiB) Vizualizat de 2008 ori
- Mesaje: 1
- Membru din: Mie Ian 29, 2020 4:20 am
- Localitate: Titu
Re: Aer conditionat de fereastra
de SuneaPavelescu » Mie Ian 29, 2020 4:21 am
erau niste AC cu ionizator de aer ,ioni negativi
