Motor electric 2,2 KW 220 V

Mesaj de Virgilgr7 » Lun Iul 03, 2017 12:56 pm

Doream sa achizitionez un motor asincron ,acum ce sa zic
Puterea motorului asincron P=2,2 KW adica P=2200 W
Tensiunea de alimentare U=220 V
Curentul absorbit In I=9,6 A
Eu am invatat asa P=UI cos fi daca pun cos fi=1 ca la rezistiv sa inteleaga omul ca un calorifer electric
I=p/U=2200/220=10 A :shock: dar pe eticheta scrie ca absoarbe 9,6A
Acum o iau invers P=2,2 KW U=220 V I=9,6 A P=UxIxcosfi deci cosfi=P/(UI) cosfi=2200/220x9,6 cosfi=1,04 :shock:
Pun si graficul cosinusului poate gresesc
Dar aplic ce am invatat bag cosfi=0,8 si iese In=12,5 A asa mai merge zic eu
Fişiere ataşate
cosinus de fi nu poate sa fie mai mare ca 1.png
Pun functia trigonometrica cosinus
cosinus de fi nu poate sa fie mai mare ca 1.png (3.95 KiB) Vizualizat de 703 ori
triunghiul puterilor il pun aici.jpg
Daca aplic triunghiul puterilor iese alta chestie daca ii bag un cos fi 0,8
triunghiul puterilor il pun aici.jpg (107.66 KiB) Vizualizat de 703 ori

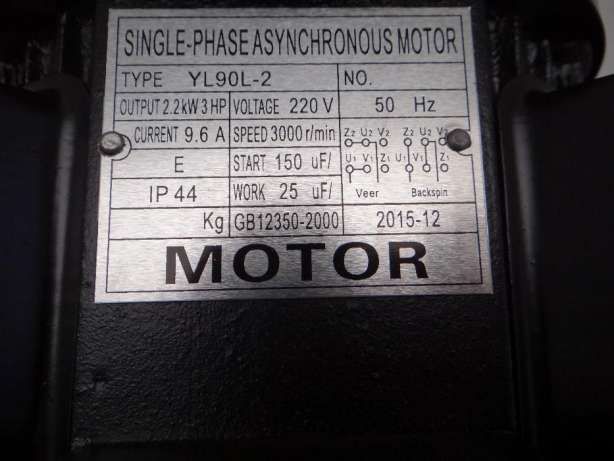

eticheta motor electric asincron 2,2 KW si tensiune 220 V.jpg
eticheta motor electric asincron 2,2 KW si tensiune 220 V
eticheta motor electric asincron 2,2 KW si tensiune 220 V.jpg (40.9 KiB) Vizualizat de 703 ori

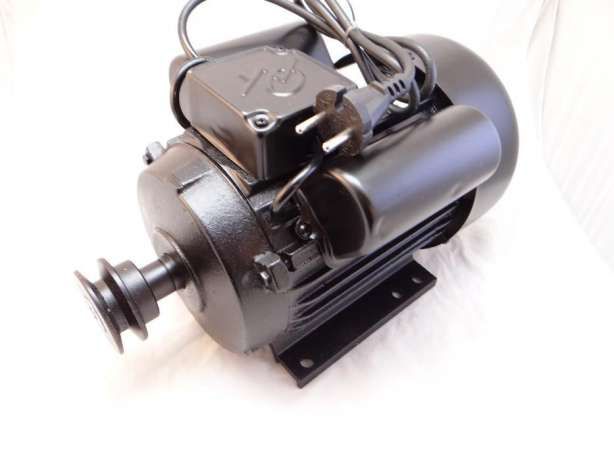

Motor asincron monofazic 2,2 KW 220 V.jpg
Motor asincron monofazic 2,2 KW 220 V
Motor asincron monofazic 2,2 KW 220 V.jpg (25.4 KiB) Vizualizat de 703 ori

Avatar utilizator

Mesaje: 8
Membru din: Dum Iul 02, 2017 1:46 am
Localitate: Slatina jud Olt

Re: Motor electric 2,2 KW 220 V

Mesaj de Sava Ghe » Dum Iul 16, 2017 1:11 pm

Virgilgr7 scrie:Doream sa achizitionez un motor asincron ,acum ce sa zic
Puterea motorului asincron P=2,2 KW adica P=2200 W
Tensiunea de alimentare U=220 V
Curentul absorbit In I=9,6 A
Eu am invatat asa P=UI cos fi daca pun cos fi=1 ca la rezistiv sa inteleaga omul ca un calorifer electric
I=p/U=2200/220=10 A :shock: dar pe eticheta scrie ca absoarbe 9,6A
Acum o iau invers P=2,2 KW U=220 V I=9,6 A P=UxIxcosfi deci cosfi=P/(UI) cosfi=2200/220x9,6 cosfi=1,04 :shock:
Pun si graficul cosinusului poate gresesc
Dar aplic ce am invatat bag cosfi=0,8 si iese In=12,5 A asa mai merge zic eu

Ai vrea chinezul sa moara de foame ,asa fac un asincron bobinat cu aluminiu dar culoarea emeilului este ca la cupru ,sa dea bine la client ,sunt patit cu un chinezism ,Nici nu merita sa mai fie bobinata nenorocirea

Avatar utilizator

Mesaje: 12
Membru din: Mar Iul 18, 2017 3:03 pm

Re: Motor electric 2,2 KW 220 V

Mesaj de Luci23 » Mar Iul 18, 2017 3:19 pm

Virgilgr7 scrie:Doream sa achizitionez un motor asincron ,acum ce sa zic
Puterea motorului asincron P=2,2 KW adica P=2200 W
Tensiunea de alimentare U=220 V
Curentul absorbit In I=9,6 A
Eu am invatat asa P=UI cos fi daca pun cos fi=1 ca la rezistiv sa inteleaga omul ca un calorifer electric
I=p/U=2200/220=10 A :shock: dar pe eticheta scrie ca absoarbe 9,6A
Acum o iau invers P=2,2 KW U=220 V I=9,6 A P=UxIxcosfi deci cosfi=P/(UI) cosfi=2200/220x9,6 cosfi=1,04 :shock:
Pun si graficul cosinusului poate gresesc
Dar aplic ce am invatat bag cosfi=0,8 si iese In=12,5 A asa mai merge zic eu


Si noi am invatat triunghiul puterilor sper sa ne ridicam la nivelul gr 7 ,domnul inginer o spune cu mandrie gr 7 este grupa lui de aur

Avatar utilizator

Mesaje: 9
Membru din: Mar Iul 25, 2017 10:45 pm

Re: Motor electric 2,2 KW 220 V

Mesaj de EnacheC » Mar Iul 25, 2017 11:02 pm

Virgilgr7 scrie:Doream sa achizitionez un motor asincron ,acum ce sa zic
Puterea motorului asincron P=2,2 KW adica P=2200 W
Tensiunea de alimentare U=220 V
Curentul absorbit In I=9,6 A
Eu am invatat asa P=UI cos fi daca pun cos fi=1 ca la rezistiv sa inteleaga omul ca un calorifer electric
I=p/U=2200/220=10 A :shock: dar pe eticheta scrie ca absoarbe 9,6A
Acum o iau invers P=2,2 KW U=220 V I=9,6 A P=UxIxcosfi deci cosfi=P/(UI) cosfi=2200/220x9,6 cosfi=1,04 :shock:
Pun si graficul cosinusului poate gresesc
Dar aplic ce am invatat bag cosfi=0,8 si iese In=12,5 A asa mai merge zic eu


Calculul este corect dar pe bune nu trebuie sa-si vanda baietii marfa ,ai carte ai parte Motor asincron chinezesc la 220 V cu cos fi peste 1 am refacut calculul am crezut ca ai gresit dar asa da

Avatar utilizator

Mesaje: 20
Membru din: Dum Iul 30, 2017 10:49 am
Localitate: Bucuresti

Re: Motor electric 2,2 KW 220 V

Mesaj de Bebe23 » Dum Iul 30, 2017 11:03 am

Am refacut si eu calculul electric si mi--a iesit la fel As fi bagat un cosfi de 0,75

Avatar utilizator

Mesaje: 10
Membru din: Lun Mar 23, 2015 3:38 pm
Localitate: Balotesti

Re: Motor electric 2,2 KW 220 V

Mesaj de Rob3rt » Joi Aug 17, 2017 5:49 pm

Se vede ca faceti scoala cu domnul inginer Olteanu , am in firma electricieni cu 2 ani experienta si nu au habar

Avatar utilizator

Mesaje: 13
Membru din: Sâm Aug 19, 2017 12:33 am
Localitate: Bragadiru

Re: Motor electric 2,2 KW 220 V

Mesaj de Miron » Sâm Aug 19, 2017 12:47 am

Rob3rt scrie:Se vede ca faceti scoala cu domnul inginer Olteanu , am in firma electricieni cu 2 ani experienta si nu au habar


Normal ca trebuie sa-si vanda marfa la prosti , motor electric care consuma curent = eticheta falsa ,ma mir cum nu au scris ca ia 2A ,ba puteau sa zica ca mai produce de 10 ori mai mult

Avatar utilizator

Mesaje: 11
Membru din: Sâm Sep 09, 2017 7:11 pm

Re: Motor electric 2,2 KW 220 V

Mesaj de iulica23 » Sâm Sep 09, 2017 7:30 pm

este bine un electrician sa stie teorie ca dimensiona supra sarcina dupa cei 9 amperi si nici mort nu functiona motorul ca il arunca afara Cine sa le explice cum se calculeaza ca la scoala nu se duc carte nu se face ,sunt electricieni care zic ca sfant este internetul pune conductor de 1 la un circuit de priza ca a citit el ca duce ca asa recomanda mos gerila

Avatar utilizator

Mesaje: 14
Membru din: Sâm Sep 23, 2017 8:53 pm

Re: Motor electric 2,2 KW 220 V

Mesaj de ZamfirG » Sâm Sep 23, 2017 9:03 pm

Virgilgr7 scrie:Doream sa achizitionez un motor asincron ,acum ce sa zic
Puterea motorului asincron P=2,2 KW adica P=2200 W
Tensiunea de alimentare U=220 V
Curentul absorbit In I=9,6 A
Eu am invatat asa P=UI cos fi daca pun cos fi=1 ca la rezistiv sa inteleaga omul ca un calorifer electric
I=p/U=2200/220=10 A :shock: dar pe eticheta scrie ca absoarbe 9,6A
Acum o iau invers P=2,2 KW U=220 V I=9,6 A P=UxIxcosfi deci cosfi=P/(UI) cosfi=2200/220x9,6 cosfi=1,04 :shock:
Pun si graficul cosinusului poate gresesc
Dar aplic ce am invatat bag cosfi=0,8 si iese In=12,5 A asa mai merge zic eu


Ai carte ai parte , inveti aplici nu stii treaba ta te au la faza

Avatar utilizator

Mesaje: 12
Membru din: Mar Oct 03, 2017 12:52 pm

Re: Motor electric 2,2 KW 220 V

Mesaj de OlaruPetre » Mar Oct 03, 2017 1:28 pm

Ce sa zic pe toti ii sfatuiesc sa invete ce face un electrician sunt 5-6 formule mari si late dar trebuie sa stii sa le aplici , triunghiul puterilor este super explicat de colegul de la gr 7
