Priza de impamantare

[SorinArad]

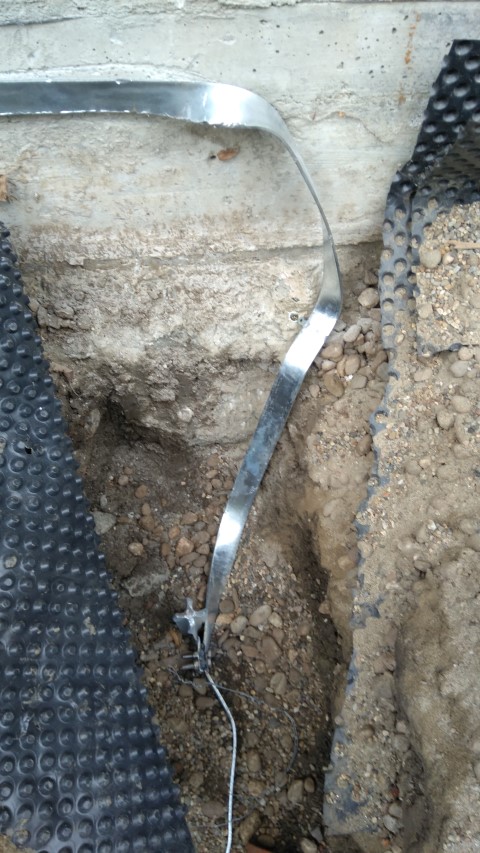

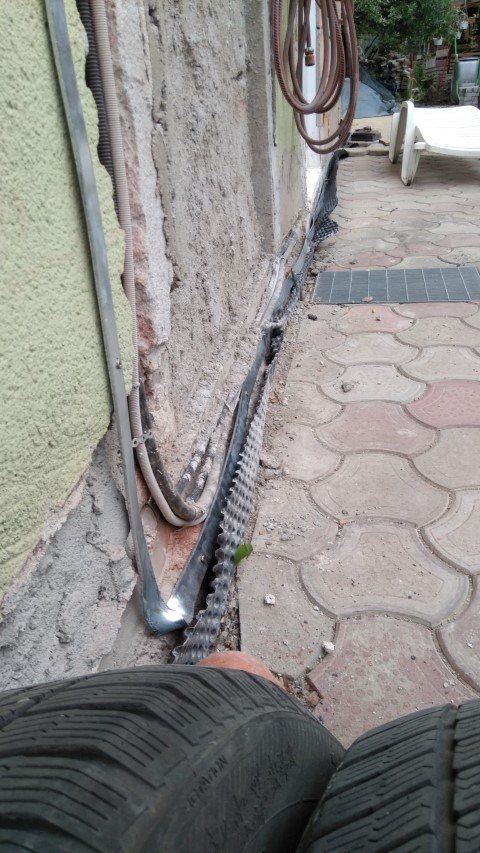

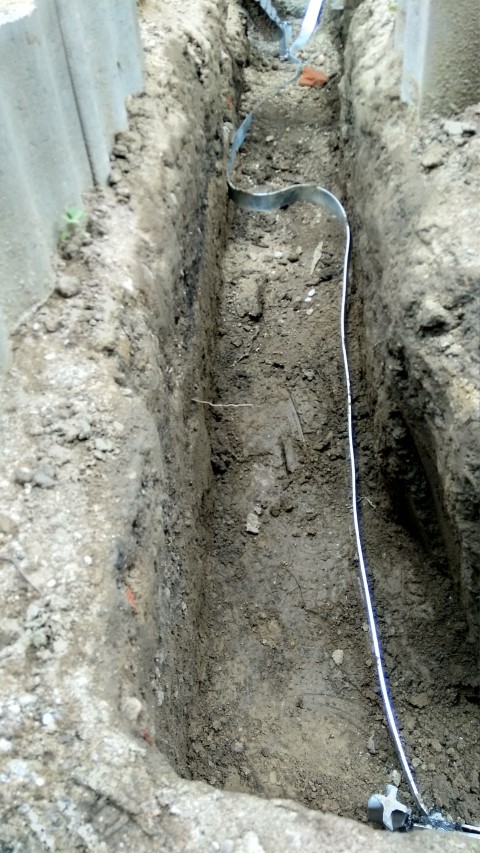

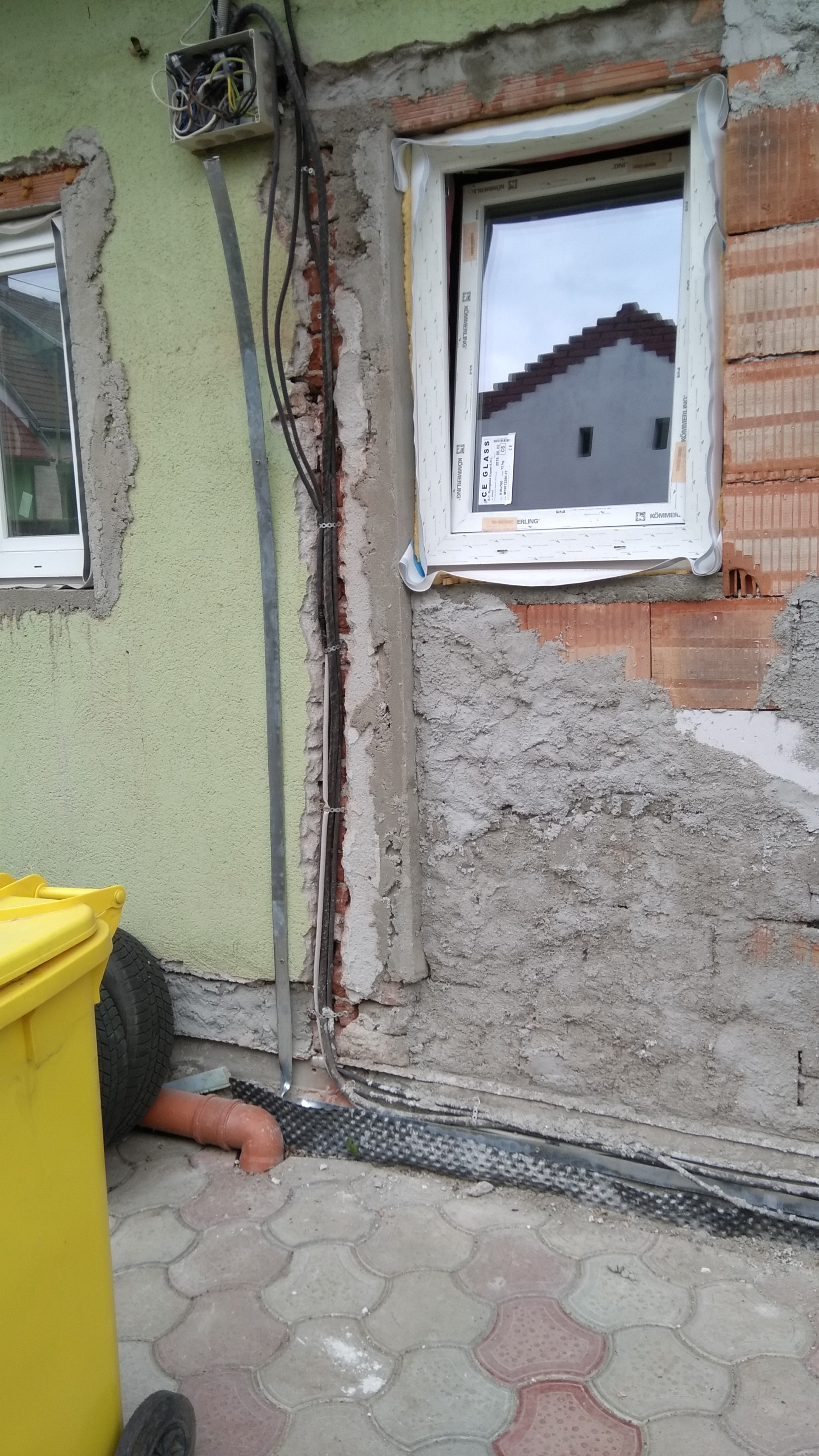

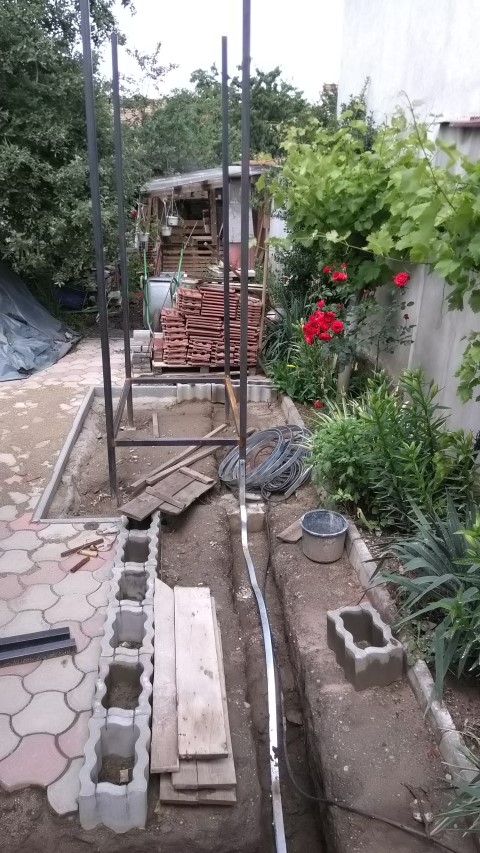

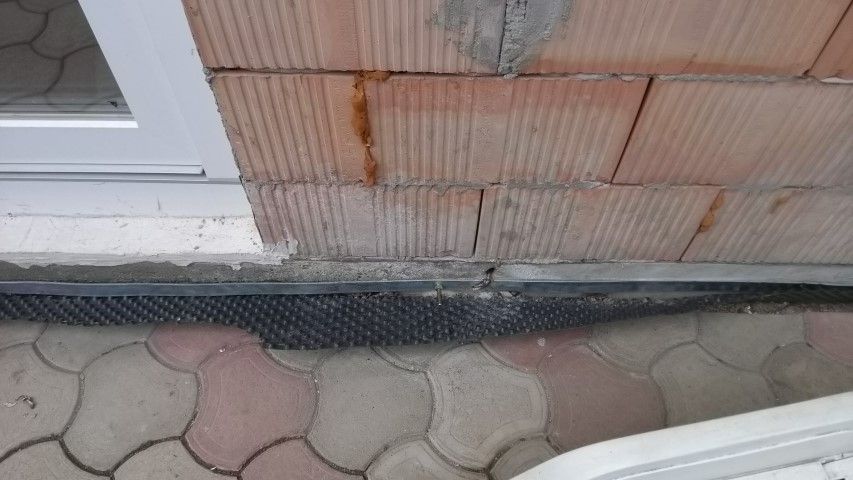

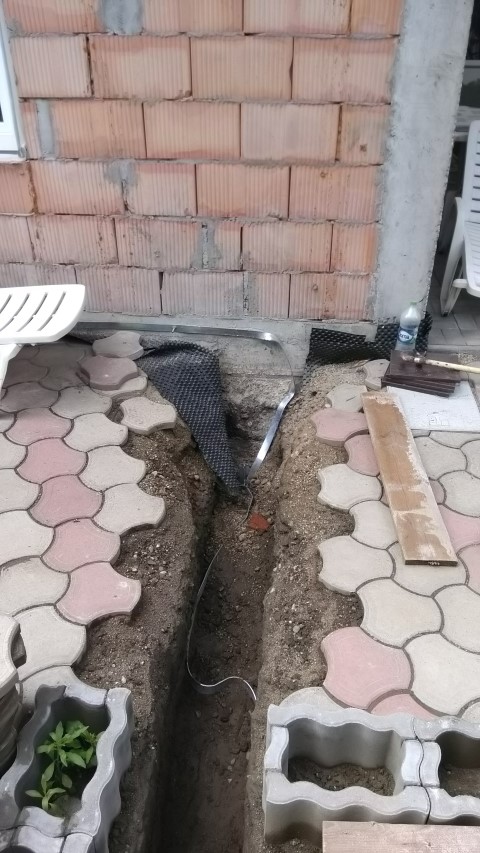

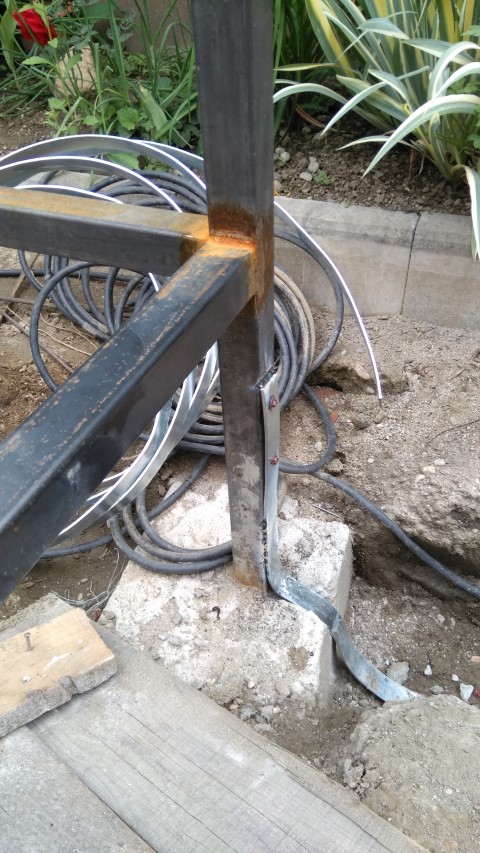

Priza de impamantare am terminat cursul de electrician cu gr 11 si deja aplic ce am invatat
Principalul motiv pentru care impamantarea instalatilor electrice este necesara il reprezinta siguranta. Vorbim aici atat de siguranta utilizatorilor cat si de cea a elementelor conectate la reteaua electrica. In cazul in care vom avea toate echipamentele electrice conectate la retea impamantate corect atunci ne asiguram ca, in cazul unei defectiuni, nu va exista un voltaj periculos pe suprafata carcaselor acestor elemente.
Asadar, impamantarea se refera la un sistem de protectie electrica impotriva electrocutarii, pentru aparatele cu carcasa metalica, sau cu elemente metalice ce pot ajunge sub tensiune. Totusi, cand ne gandim la impamantare trebuie sa avem in vedere ca ne vom referi de fapt la doua subiecte diferite si anume instalatia de legare la pamant si instalatia de impamantare a echipamentelor.

Nu am aplicat chestia de mai jos chipurile recomandata de niste specialist ,parati

Priza de impamintare are rolul de a prelua in caz de accident tensiunea periculoasa si de a cobori nivelul acesteia sub pragul de electrocutare. Nivelul maxim pentru un curent electric admis pentru corpul uman la limita electrocutarii este de aproximativ 25-30 mA, ceea ce se poate produce in conditii normale daca tensiunea aplicata depaseste valoarea de 24 Vca. O priza de pamant trebuie sa aiba o rezistenta masurata de maxim 4 Ohmi pentru instalatii la care curentul maxim de scurtcircuit este de 6A. Daca limitarea se face prin sigurante la o alta valoare trebuie sa asiguram o rezistenta maxima in asa fel incat sa nu depasim in caz de scurtcircuit valoarea de 24Vca.

R=U/I =24/I unde I=curentul maxim prin instalatie.

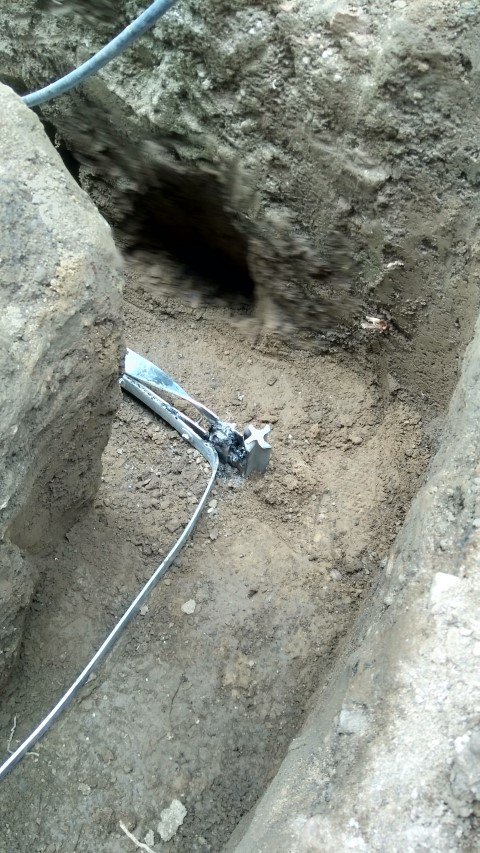

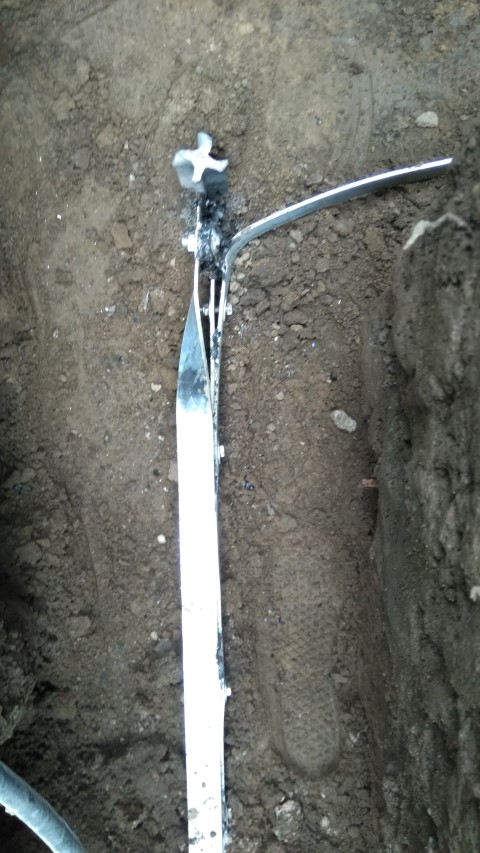

O impamantare se poate face astfel: se bat in pamant 3 tevi galvanizate de min 25-30 mm diametru, in lungime fiecare de aproximativ 2 metri, la o distanta intre ele de 0,6 - 2 metri. Se sudeaza electric intre ele cu o platbanda tot galvanizata (cu sectiunea de minim 100 mm patrati), iar sudurile este bine a se proteja cu un strat de smoala. Un capat al platbandei va fi scos la suprafata, protejat intr-o doza de legatura (sau piesa de separatie, unde se vor face si viitoarele masuratori periodice de verificare) de unde va pleca, printr-o legatura cu contact ferm, conductorul de protectie spre tabloul de distributie.

[PaunCostel]

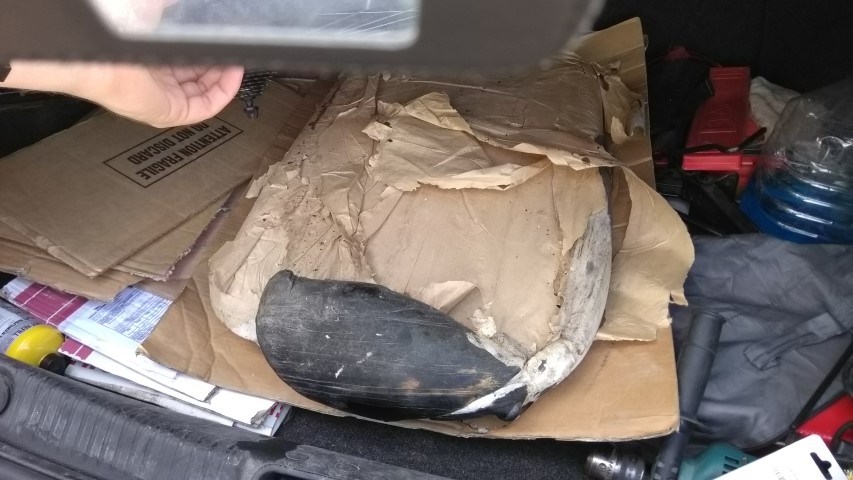

Sunt electrozi de impamantare unii de foarte proasta calitate , eu sunt patit
