Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:34 pm

Am sa ridic poze cu colegii de grupa de la practica .am executat prima mea instalatie electrica sub indrumarea domnului inginer Olteanu
Nota 10 pentru tot
doze de trecere executie legaturi electrice in doze de trecere si de apara
tablou electric monofazat U=230V P=3KW
Fişiere ataşate

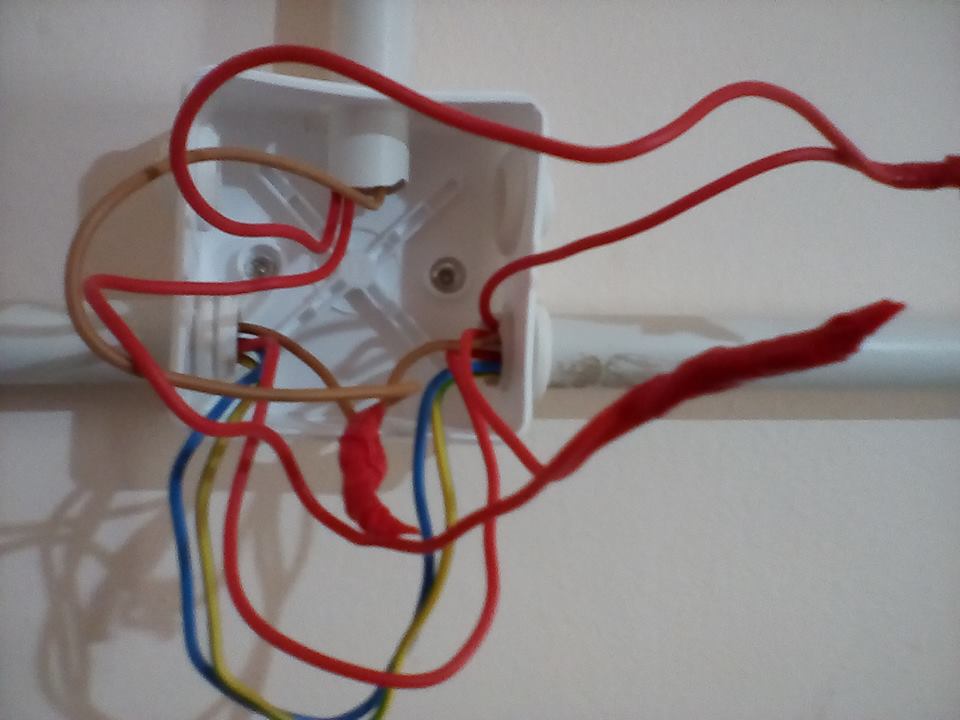

executie legaturi electrice in doze de trecere si de aparat.jpg
doze de trecere executie legaturi electrice in doze de trecere si de apara
executie legaturi electrice in doze de trecere si de aparat.jpg (56.89 KiB) Vizualizat de 445 ori
Proba lampa de control verificam prezenta tensiunii in tablou tensiune 230V cu lampa de control.jpg
Proba lampa de control verificam prezenta tensiunii in tablou tensiune 230V cu lampa de control.
Proba lampa de control verificam prezenta tensiunii in tablou tensiune 230V cu lampa de control.jpg (38.86 KiB) Vizualizat de 445 ori
tablou electric monofazat U=230V P=3KW.jpg
tablou electric monofazat U=230V P=3KW
tablou electric monofazat U=230V P=3KW.jpg (66.52 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:34 pm

Sus cu gzbriel executand prima instalatie electrica ,am inteles ca la casa noua el ii face sotiei instalatia electrica de iluminat si prize Pentru priza de impamantare la batut electrozii cheama colegii de grupa circuit de iluminat punem intrerupatorul I=10A si un tablou electric facut de Gabriel cu disjunctor diferential 16A cu 30mA pentru masina de spalat
Fişiere ataşate
circuit de iluminat punem intrerupatorul I=10A.jpg
circuit de iluminat punem intrerupatorul I=10A
circuit de iluminat punem intrerupatorul I=10A.jpg (55.18 KiB) Vizualizat de 445 ori
Acest disjunctor diferential a fost opera lui Gabriel I=16A cu 30mA.jpg
tablou electric facut de Gabriel cu disjunctor diferential 16A cu 30mA pentru masina de spalat
Acest disjunctor diferential a fost opera lui Gabriel I=16A cu 30mA.jpg (43.08 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:35 pm

Mai bag un rand de poze cu băieții
impreuna am facut circuite electrice trase de noi 3x1,6 mmp si 3x2,5mmp
Stim sa folosim un aparat de masura care poate masura si temperatura ,I=20A curentul maxim masurat.
Fişiere ataşate
circuite electrice trase de noi.jpg
circuite electrice trase de noi 3x1,6 mmp si 3x2,5mmp
circuite electrice trase de noi.jpg (115.58 KiB) Vizualizat de 445 ori
aparat de masura care poate masura si temperatura ,I=20A curentul maxim masurat.jpg
aparat de masura care poate masura si temperatura ,I=20A curentul maxim masurat.
aparat de masura care poate masura si temperatura ,I=20A curentul maxim masurat.jpg (172.43 KiB) Vizualizat de 445 ori
Am invatat sa folosim aparatul de masura a tensiunii U=230V ca.jpg
Am invatat sa folosim aparatul de masura a tensiunii U=230V ca
Am invatat sa folosim aparatul de masura a tensiunii U=230V ca.jpg (127.29 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:35 pm

Încă o tura cu claudiu si Liviu cand legam lustra alimentata cu 230V P=7W
La practica avem si tabla sa ne obisnuim sa desenam circuitele si sa le verificam foarte util inainte sa te apuci de o instalatie electrica este sa o desenezi si sa o verifici
Fişiere ataşate

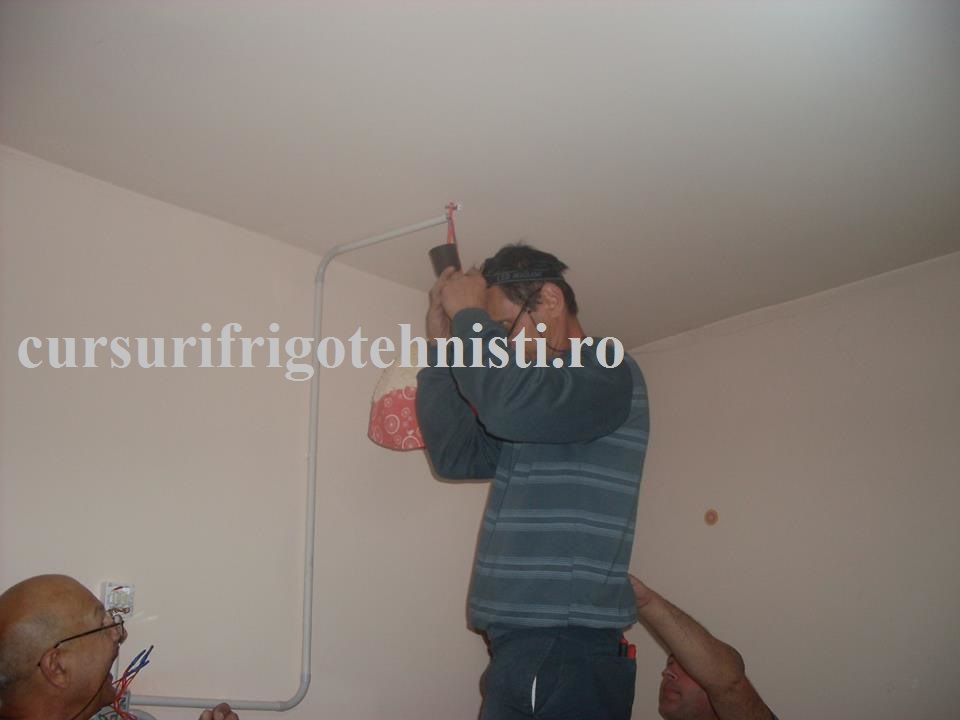

legam lustra alimentata cu 230V P=7W.jpg
legam lustra alimentata cu 230V P=7W
legam lustra alimentata cu 230V P=7W.jpg (58.79 KiB) Vizualizat de 445 ori
La practica avem si tabla sa ne obisnuim sa desenam circuitele si sa le verificam.jpg
La practica avem si tabla sa ne obisnuim sa desenam circuitele si sa le verificam functionand la rece
La practica avem si tabla sa ne obisnuim sa desenam circuitele si sa le verificam.jpg (95.47 KiB) Vizualizat de 445 ori
dezizolare conductoare electrice in doza de legaturi.jpg
folosire patent pentru dezizolare conductoare electrice in doza de legaturi.
dezizolare conductoare electrice in doza de legaturi.jpg (158.62 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:36 pm

Pun si cu David
legaturi corp iluminat U=230V P=7W lampa led
am legat prize care duc I=16A U=230V
Legam priza masinii de spalat P=2KW prevazuta cu disjunctor diferential 16A 30mA
Fişiere ataşate
legaturi corp iluminat U=230V P=7W lampa led.jpg
am facut legaturi corp iluminat U=230V P=7W lampa led
legaturi corp iluminat U=230V P=7W lampa led.jpg (55.54 KiB) Vizualizat de 445 ori
legaturi  prize U=230V I=16A.jpg
legaturi prize U=230V I=16A
legaturi prize U=230V I=16A.jpg (118.03 KiB) Vizualizat de 445 ori
Legam priza masinii de spalat P=2KW prevazuta cu disjunctor diferential 16A 30mA.jpg
Stim rolul unui diferential de 30mA Legam priza masinii de spalat P=2KW prevazuta cu disjunctor diferential 16A 30mA
Legam priza masinii de spalat P=2KW prevazuta cu disjunctor diferential 16A 30mA.jpg (79.78 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:36 pm

Poze cu tablouri electrice sus cu ele
masurare curent consumat 0,67A U=230V
legaturile din doza spre cele doua tablouri electrice secundare.
Am invatat sa facem Legaturi in doze , urmeaza cositorirea apoi dam cu izolier band
Fişiere ataşate
masurare curent consumat 0,67A U=230V.jpg
un lucru esential aparatul de masura masurare curent consumat 0,67A U=230V
masurare curent consumat 0,67A U=230V.jpg (59.51 KiB) Vizualizat de 445 ori

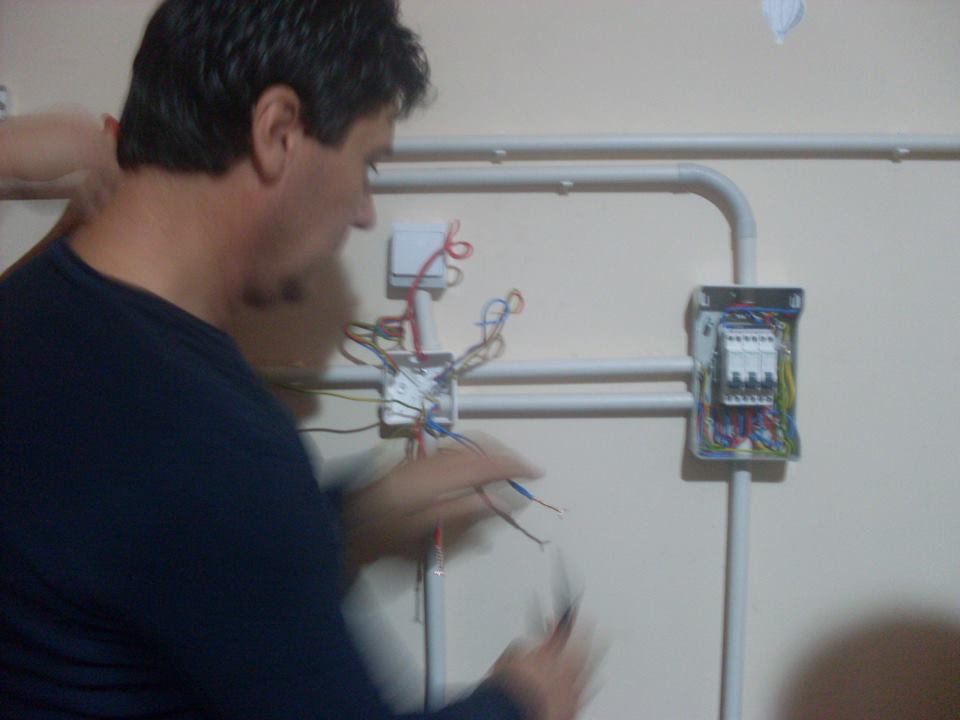

legaturile din doza spre cele doua tablouri electrice secundare.jpg
intre tablourile secundare avem o doza de legaturi
legaturile din doza spre cele doua tablouri electrice secundare.jpg (46.18 KiB) Vizualizat de 445 ori
Legaturi in doze , urmeaza cositorirea.jpg
Legaturi in doze , urmeaza cositorirea apoi dam cu izolier band
Legaturi in doze , urmeaza cositorirea.jpg (123.3 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:37 pm

Nu sm uitat de Friști gr 8 sus cu el
tablou de sigurante U=230V P=3KW curent alternativ
montaj contor electric monofazat U=230V I=32A , contorul este mecanic si masoara energia electrica consumata
Fişiere ataşate
tablou de sigurante U=230V P=3KW curent alternativ.jpg
Am montat disjunctoarele pe sina din tablou de sigurante U=230V P=3KW curent alternativ
tablou de sigurante U=230V P=3KW curent alternativ.jpg (66.64 KiB) Vizualizat de 445 ori
si in sala de practica desenam circuitele electrice.jpg
circuite electrice pe tabla
si in sala de practica desenam circuitele electrice.jpg (85.95 KiB) Vizualizat de 445 ori
montaj contor electric monofazat U=230V I=32A , contorul este mecanic si masoara energia electrica consumata.jpg
Am montat primul contor electric
montaj contor electric monofazat U=230V I=32A , contorul este mecanic si masoara energia electrica consumata.jpg (53.39 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:38 pm

Inca un rand cu cei mai buni
tot legaturi in doze executate la practica la circuitul unei masini de spalat U=230V prevazuta cu disjunctor diferential 16A cu 30mA
Fişiere ataşate
tot legaturi in doze executate la practica.jpg
tot legaturi in doze executate la practica
tot legaturi in doze executate la practica.jpg (53.14 KiB) Vizualizat de 445 ori
tablou sigurante P=3KW.jpg
detaliu executie tablou sigurante P=3KW
tablou sigurante P=3KW.jpg (61.13 KiB) Vizualizat de 445 ori
tablou secundar cu 3 disjunctoare de 16A si 6A.jpg
Avem si un tablou secundar cu 3 disjunctoare de 16A si 6A
tablou secundar cu 3 disjunctoare de 16A si 6A.jpg (41.3 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 144
Membru din: Sâm Sep 02, 2017 8:57 pm
Localitate: Ciolpani

Re: Practica poze uitate

Mesaj de Lascu » Vin Dec 08, 2017 4:38 pm

Sus cu baietii
verificam comutatoarele de la circuitul de iluminat
toti facem legaturi electrice conductor de 1,5mmp si 2,5mmp U=230V
Fişiere ataşate
verificam comutatoarele de la circuitul de iluminat.jpg
verificam comutatoarele de la circuitul de iluminat sunt de 10A la U=230V
verificam comutatoarele de la circuitul de iluminat.jpg (62.31 KiB) Vizualizat de 445 ori
toti facem legaturi electrice conductor de 1,5mmp si 2,5mmp U=230V.jpg
Am invatat toti sa facem legaturi electrice conductor de 1,5mmp si 2,5mmp U=230V
toti facem legaturi electrice conductor de 1,5mmp si 2,5mmp U=230V.jpg (61.19 KiB) Vizualizat de 445 ori
toti am invatat sa facem legaturi electrice.jpg
toti am invatat sa facem legaturi electrice in doze , la prize la intrerupatoare
toti am invatat sa facem legaturi electrice.jpg (44.03 KiB) Vizualizat de 445 ori

Avatar utilizator

Mesaje: 14
Membru din: Dum Dec 10, 2017 2:08 pm

Re: Practica poze uitate

Mesaj de Sile9 » Dum Dec 10, 2017 2:54 pm

Din pacate acum vad subiectul si am deschis o postare noua cu niste masurari electrice , facute de noi , am facut un colaj de poze curentul masurat puterea si indicatia voltmetrului din panoul tabloului general
