Motor asincron intrebare de 100 de puncte

Mesaj de ReluG » Dum Iul 09, 2017 1:46 am

Am cumparat cu 150 lei un motor care functioneaza si la 220 v si la 380 V un model mai vechi Bagat la 220 V nu functioneaza vad ca are 6 borne
Ridic niste poze poate ma lamuriti ,electricianul de la mine zice ca este ars
Am demontat motorul dar este perfect bobinajul
Fişiere ataşate

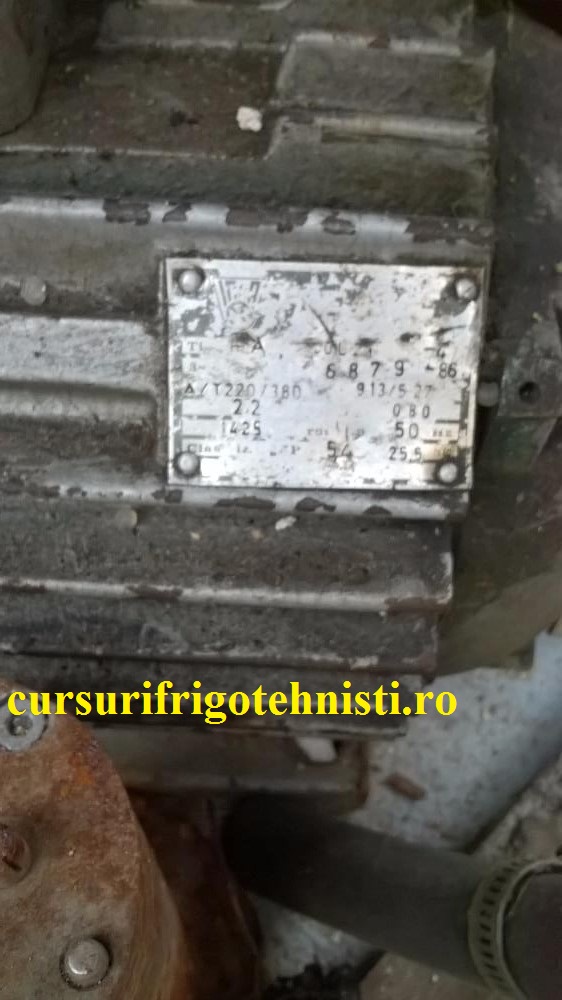

Motor asincron 220V 380V.jpg
motor asincron monofazic 220 v si trifazic 380 l-am demontat dar bobinajul nu este ars
Motor asincron 220V 380V.jpg (139.34 KiB) Vizualizat de 479 ori

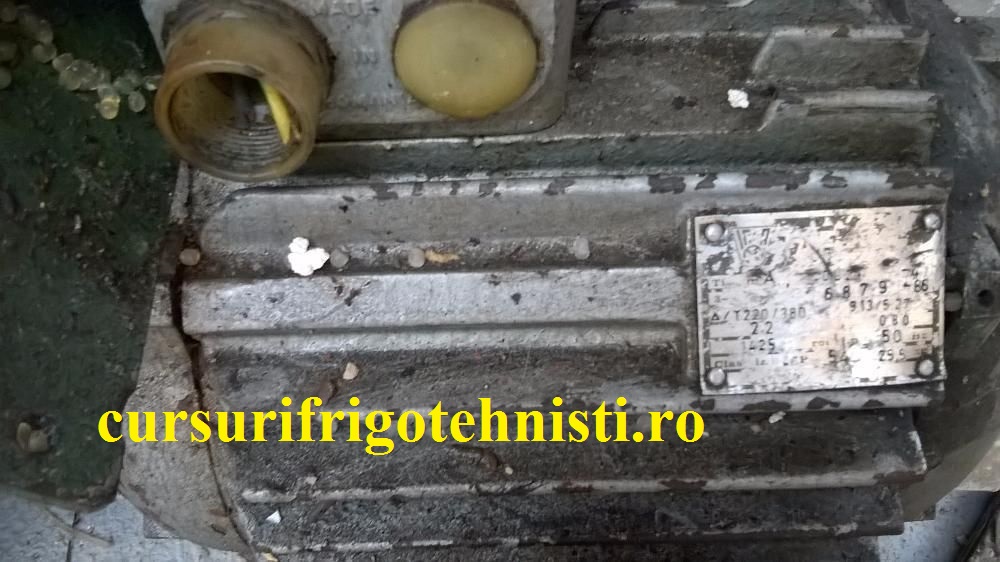

mono fazic 220 380.jpg
motor asincron monofazic 220 V si trifazic 380 v ii schimb rulmentii in rest este ok
mono fazic 220 380.jpg (159.38 KiB) Vizualizat de 479 ori

Avatar utilizator

Mesaje: 10
Membru din: Dum Iul 09, 2017 10:50 pm

Re: Motor asincron intrebare de 100 de puncte

Mesaj de VDobre » Dum Iul 09, 2017 10:55 pm

Treaba este simpla ai cam luat teapa ,asincronul tau merge in trifazic 3x220 V legat in triunghi si 3x380 V legat in stea
Nici gand sa fie facut sa mearga in mod normal pe 220 V monofazic si 380 trifazic
Am sa pun doua grafice sa ma intelegi ,la borne ai regleta cu 6 borne fiecare infasurare la bornele ei ,apoi le legi si vrei 3x220 v merge trinunghi si scoate 2,2 KW il legi in stea la 3x380 ai ac putere la un curent mai mic Ce difera este tensiunea de linie
Nu te sfatuiesc sa il legi in triunghi la 3 x 380 garantat il arzi Poti sa il folosesti si la monofazic dar pornit cu sfoara pe ax sau alimentand infasurarea cu un condensator si scapi de sfoara
Fişiere ataşate

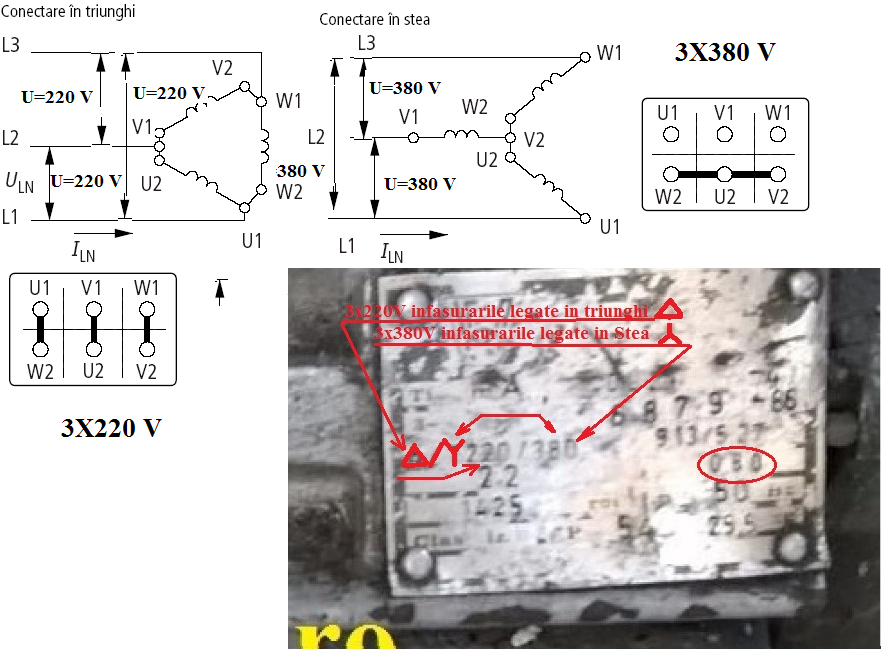

stea triunghi - Copy.png
Pornire motor asincron 3x220 V legat in triunghi si 3x380 legat in stea
stea triunghi - Copy.png (358.56 KiB) Vizualizat de 455 ori

Avatar utilizator

Mesaje: 14
Membru din: Joi Iul 13, 2017 8:33 am

Re: Motor asincron intrebare de 100 de puncte

Mesaj de Gelugr12 » Joi Iul 13, 2017 11:58 am

VDobre scrie:Treaba este simpla ai cam luat teapa ,asincronul tau merge in trifazic 3x220 V legat in triunghi si 3x380 V legat in stea
Nici gand sa fie facut sa mearga in mod normal pe 220 V monofazic si 380 trifazic
Am sa pun doua grafice sa ma intelegi ,la borne ai regleta cu 6 borne fiecare infasurare la bornele ei ,apoi le legi si vrei 3x220 v merge trinunghi si scoate 2,2 KW il legi in stea la 3x380 ai ac putere la un curent mai mic Ce difera este tensiunea de linie
Nu te sfatuiesc sa il legi in triunghi la 3 x 380 garantat il arzi Poti sa il folosesti si la monofazic dar pornit cu sfoara pe ax sau alimentand infasurarea cu un condensator si scapi de sfoara


Sunt si la gr 8 emjt nu am ajuns inca la trifazici dar inteleg deja calculele triunghiul puterilor il visez :) calculul cu cosfi este simplu cand are cine sa te invete

Avatar utilizator

Mesaje: 8
Membru din: Dum Iul 02, 2017 1:46 am
Localitate: Slatina jud Olt

Re: Motor asincron intrebare de 100 de puncte

Mesaj de Sava Ghe » Dum Iul 16, 2017 12:37 pm

VDobre scrie:Treaba este simpla ai cam luat teapa ,asincronul tau merge in trifazic 3x220 V legat in triunghi si 3x380 V legat in stea
Nici gand sa fie facut sa mearga in mod normal pe 220 V monofazic si 380 trifazic
Am sa pun doua grafice sa ma intelegi ,la borne ai regleta cu 6 borne fiecare infasurare la bornele ei ,apoi le legi si vrei 3x220 v merge trinunghi si scoate 2,2 KW il legi in stea la 3x380 ai ac putere la un curent mai mic Ce difera este tensiunea de linie
Nu te sfatuiesc sa il legi in triunghi la 3 x 380 garantat il arzi Poti sa il folosesti si la monofazic dar pornit cu sfoara pe ax sau alimentand infasurarea cu un condensator si scapi de sfoara

De acord cu colegul motorul tau asincron este un motor trifazic in triunghi legate infasurarile merge la 220 V ,legi infasurarile in stea merge la 380
Fişiere ataşate

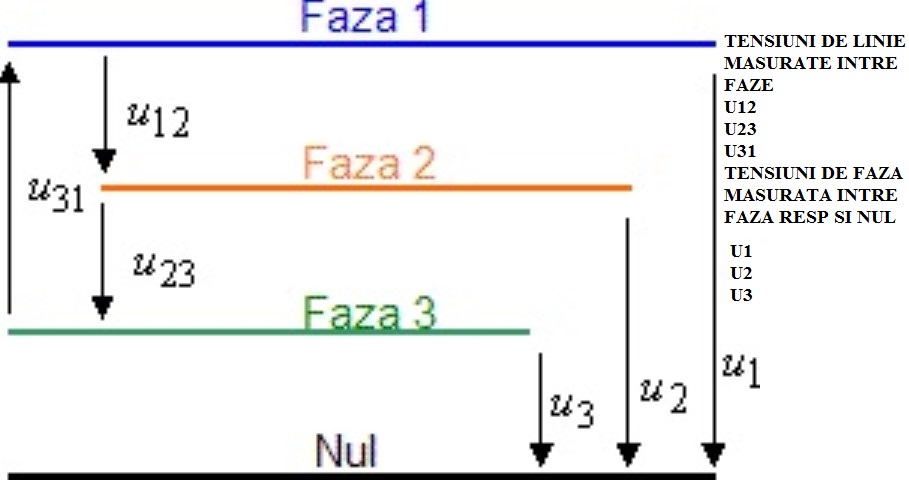

Tensiune de linie si tensiune de faza (Small).jpg
Tensiunea de linie masurata intre faze si tensiunea de faza masurata intre faza si nul
Tensiune de linie si tensiune de faza (Small).jpg (62.03 KiB) Vizualizat de 383 ori

Avatar utilizator

Mesaje: 12
Membru din: Mar Iul 18, 2017 3:03 pm

Re: Motor asincron intrebare de 100 de puncte

Mesaj de Luci23 » Mar Iul 18, 2017 3:17 pm

ReluG scrie:Am cumparat cu 150 lei un motor care functioneaza si la 220 v si la 380 V un model mai vechi Bagat la 220 V nu functioneaza vad ca are 6 borne
Ridic niste poze poate ma lamuriti ,electricianul de la mine zice ca este ars
Am demontat motorul dar este perfect bobinajul


Daca gasesc in manual o sa pun cum alimentezi cu 220 monofazic trifazicul tau dar folosesti condensatoare si un intrerupator dar puterea este mult mai mica

Avatar utilizator

Mesaje: 10
Membru din: Sâm Iul 22, 2017 3:28 am
Localitate: Ploiesti Sud

Re: Motor asincron intrebare de 100 de puncte

Mesaj de Dani12 » Dum Iul 23, 2017 5:32 pm

Fac naveta din Ploiesti si fac ambele cursuri si ce pot spune ca am invatat meserie si stiu cam cu ce se mananca ,mare lucru sa vezi o eticheta si sa aplici o formula ,ca electrician esti obligat

Avatar utilizator

Mesaje: 12
Membru din: Lun Iul 27, 2015 12:33 am

Re: Motor asincron intrebare de 100 de puncte

Mesaj de Ronin » Joi Iul 27, 2017 2:27 am

Pai cum naiba sa iei leapsa cu asincronul cand vezi ca functioneaza la 22oV in triunghi si la 380 legat in stea ,Cum zicea un coleg la 220 V monofazic il poti porni fie cu sfoara pe rotor fie cu un condensator scuze doua condensatoare
-1) condensator de lucru vezi ce este cu defazajul
-2) Condensator de pornire
Nu vreau sa pun schema si modul de calcul le aveti in manual

Avatar utilizator

Mesaje: 20
Membru din: Dum Iul 30, 2017 10:49 am
Localitate: Bucuresti

Re: Motor asincron intrebare de 100 de puncte

Mesaj de Bebe23 » Dum Iul 30, 2017 11:00 am

Fără teorie nu faci doi nsni

Avatar utilizator

Mesaje: 496
Membru din: Lun Mai 08, 2017 12:11 pm

Re: Motor asincron intrebare de 100 de puncte

Mesaj de Informatii Cursuri » Sâm Mai 12, 2018 8:27 pm

gr 9 a avut asa ceva la o testare
