Poze de la Freon Trading facute cu telefonul dar nu sunt in ordine
Am avut un film cu Dany sudand cu statia,din pacate nu am reusit sa il salvez ,daca il recuperez il pun
Poze practica Freon Trading
9 mesaje
• Pagina 1 din 1
-
- Mesaje: 26
- Membru din: Vin Iul 17, 2015 2:38 pm
Poze practica Freon Trading
de Alf » Vin Iul 17, 2015 2:42 pm
- Fişiere ataşate
-
- Poza cu legaturile electrice compresor AC 12000 BTU
- 06102013204 (Custom).jpg (106.02 KiB) Vizualizat de 5920 ori
-
- Aici Luci verifica sa vada daca congelatorul incepe sa raceasca ,firul negru este de la sonda termometrului ,frigul incepe de la sertarul 1->4->2->3
- FT Practica.jpg (81.49 KiB) Vizualizat de 5957 ori
-
- Poza cu AC dezmembrat ,pe capac este schema electrica Se vede condensatorul de pornire si vana cu 4 cai ,condensatorul este folosit si de compresor si de ventilator sunt 2 cond intr-unul
- ac legaturi.jpg (76.08 KiB) Vizualizat de 5959 ori
-
- Legaturile electrice ale AC Se vad foarte bine :
Sonda ambient
Conexiunea con pe con cu piulite olandeze G/L
Regleta cu legaturi electrice facuta de noi - AC leg electrice (Custom).JPG (157.01 KiB) Vizualizat de 5960 ori
-
- UI a fost demontata se vede sonda pentru degivrare
- Sonda degivrare.jpg (94.07 KiB) Vizualizat de 5962 ori
-
- Manometrul de inalta montat la valva de gaz ,AC se va trece in pompa de caldura
Afara erau 35 C noroc cu Cola lui Mihai ca am putut raci sonda sa treaca AC in pompa de caldura ,inca un lucru interesant aplicat - DSC_2410 (Custom).JPG (50.87 KiB) Vizualizat de 5992 ori
-
- Conducta de gaz se leaga la vana ,obligat se tine contra sa nu ramanem cu valva in mana
- DSC_2408 (Custom).JPG (47.92 KiB) Vizualizat de 5993 ori
-
- Regleta de conexiuni UE
- DSC_2404 (Custom).JPG (110.64 KiB) Vizualizat de 5994 ori
-
- Mesaje: 26
- Membru din: Vin Iul 17, 2015 2:38 pm
Re: Poze practica Freon Trading
de Alf » Dum Iul 19, 2015 2:55 pm
Am mai gasit poze
- Fişiere ataşate
-
- Un compresor defect luat din curte a fost util sa invatam sa argintam cu statia 80% din flacara spre carcasa si 20% spre teva de Cu Argintarea a fost facuta de un angajat de la Freon Trading
- SDC10942 (Custom).JPG (135.49 KiB) Vizualizat de 5943 ori
-
- Aici am demontat o UI in partile componente se vede colectorul de condens ,regleta de legaturi ,vaporizatorul cu tole
Dupa demontare si montare UI functiona super bine ,am fost invatati sa lucram ingrijit - SDC10964 (Custom).JPG (144.85 KiB) Vizualizat de 5945 ori
-
- Se vede ca am doua tevi cu diam diferite ,am folosit celebrul buzunar .
- SDC11351 (Custom).JPG (131.92 KiB) Vizualizat de 5946 ori
-
- Mare nerabdare ,este o atractie pentru noi sa invatam sa sudam cu statia
- SDC11349 (Custom).JPG (145.63 KiB) Vizualizat de 5946 ori
-
- Colegii de la alta grupa au venit peste noi si se "distreaza cu statia " Cred ca este Dan,daca ma gandesc bine cred ca erau cel putin 6 cu numele de Dan
- Pornire statie.JPG (149.67 KiB) Vizualizat de 5947 ori
-
- Vacumare combina arctic in dr sprayul cu spuma,in stg cantarul profesional ,jos este pompa de 20 kg ,abia o cara Mihai
- SDC10959 (Custom).JPG (113.02 KiB) Vizualizat de 5949 ori
-
- Cleste special pentru recuperat Refrigerantul ,clestele perforeaza conducta si etanseaza cu o garnitura In dreapta se vede recuperatorul
- SDC10928 (Custom).JPG (163.46 KiB) Vizualizat de 5950 ori
-
- Cleste de taiat capilarul
- Taiere capilar.JPG (226.26 KiB) Vizualizat de 5951 ori
-
- Sculele de calibrat,bercluit,argintat am avut de toate
- P19 iunie.JPG (104.99 KiB) Vizualizat de 5952 ori
-
- Mesaje: 26
- Membru din: Vin Iul 17, 2015 2:38 pm
Re: Poze practica Freon Trading
de Alf » Dum Iul 19, 2015 4:22 pm
Intrebare cum se numeste piesa din dreapta unde este legat recuperatorul ,stiu ca foloseam o cheie
- Fişiere ataşate
-
- Training Ecologici recuperare prin perforarea conductei ,recuperatorul este in dreapta ,in stg este taietorul cu role sa argintam VS
- SDC10927 (Custom).JPG (182.58 KiB) Vizualizat de 5936 ori
-
- Mesaje: 6
- Membru din: Dum Iun 07, 2015 1:53 pm
- Localitate: Buzau
Re: Poze practica Freon Trading
de D.Adrian gr 9 » Dum Iul 19, 2015 6:32 pm
Modelul de valva din imagine il stiu ,are o piulita si se strange cu cheia apoi perforeaza teava de Cu ,obligat trebuie sa fie legata la Bateria de manometre sa nu pierzi freonul Exact cum a facut domnul profesor la practica ,vezi in poza
Mai jos am sa atasez o alta valva ,care se strange pe teva cu 3 suruburi imbus ,etansarea se face cu o garnitura ,apoi strangi imbusul din centru si perforeaza teava .Obligat legata la baterie ,dupa perforare nu iese nimic deoarece etanseaza cuiul ascutit daca dai inapoi ai sa vezi cum indica bateria si poti sa recuperezi cu recuperatorul
Precizare suplimentara:
Nu se folosesc la Amoniac
Valvele sunt pe diferite diametre de conducta ,nu sunt universale
Mai jos am sa atasez o alta valva ,care se strange pe teva cu 3 suruburi imbus ,etansarea se face cu o garnitura ,apoi strangi imbusul din centru si perforeaza teava .Obligat legata la baterie ,dupa perforare nu iese nimic deoarece etanseaza cuiul ascutit daca dai inapoi ai sa vezi cum indica bateria si poti sa recuperezi cu recuperatorul
Precizare suplimentara:
Nu se folosesc la Amoniac
Valvele sunt pe diferite diametre de conducta ,nu sunt universale
- Fişiere ataşate
-
- Dupa ce s-a strins pe teava de Cu incep sa strang imbusul din mijloc si incepe sa perforeze teava ,apoi il retrag si freonul din circuit intra in Bateria de manometre ,
- P19-07-15_18.50[01] (Custom) (2).jpg (67.32 KiB) Vizualizat de 5915 ori
-

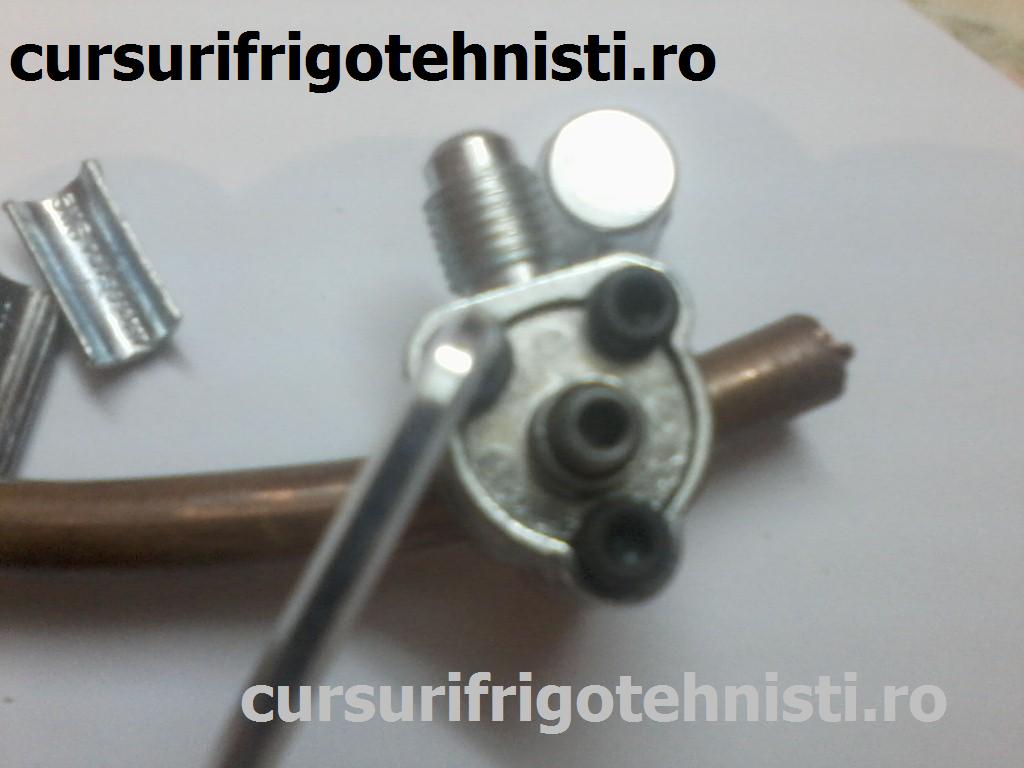

- Am pus o teava de Cu si vresu sa intelegi cum se strange Prima data stringi cele 3 imbusuri dispuse circular ,putin cate putin strangerea sa fie uniforma Cel din mijloc este scos afara la maxim
- P19-07-15_18.50 (Custom).jpg (63.3 KiB) Vizualizat de 5915 ori
-
- Am actionat imbusul din centru si se vede cuiul perforant cum a iesit
- P19-07-15_18.47[01] (Custom).jpg (59.97 KiB) Vizualizat de 5915 ori
-
- Unde este piesa de culoare maro este garnitura de etansare pe teva
- P19-07-15_18.47 (Custom).jpg (70.72 KiB) Vizualizat de 5916 ori
-

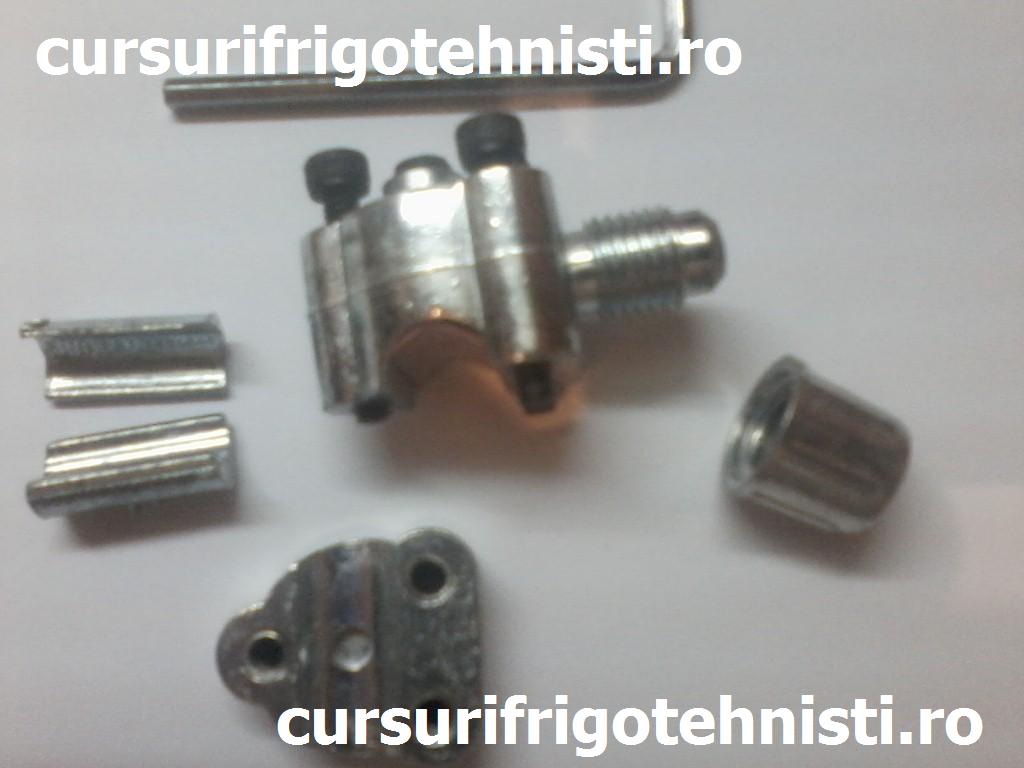

- Valva demontata au fost desfacute comp cele 3 imbusuri
- P19-07-15_18.46 (Custom).jpg (64.88 KiB) Vizualizat de 5916 ori
-
- Valva de acces in sistem de unica folosinta Cele doua semi inele sunt pentru adaptarea la un diametru mai mic
- P19-07-15_18.45 (Custom).jpg (61.54 KiB) Vizualizat de 5916 ori
-
- Mesaje: 26
- Membru din: Vin Iul 17, 2015 2:38 pm
Re: Poze practica Freon Trading
de Alf » Dum Iul 26, 2015 7:05 pm
Am mai gasit niste poze de la zilele de practica de la Freon Trading
Dupa multe cautari am gasit si poza cu AC-ul trecut in pompa de caldura Noroc cu Cola lui Dany ca era din tabla si rece si am pacalit sonda de ambient
Dupa multe cautari am gasit si poza cu AC-ul trecut in pompa de caldura Noroc cu Cola lui Dany ca era din tabla si rece si am pacalit sonda de ambient
- Fişiere ataşate
-
- Manometrul de inalta indica circa 24 Bari ,sa trecem AC-ul in pompa am pus sonda de ambient pe cutia de cola a lui Dany
- AC in pompa de caldura.JPG (127.06 KiB) Vizualizat de 5632 ori
-
- domnul profesor Olteanu ne arata cum sa argintam Am invatat de la cel mai bun profesor
- Dl ing Olteanu.jpg (147.26 KiB) Vizualizat de 5635 ori
-
- Suntem profesionisti termom arata la congelare -24 C
- -24 c.jpg (103.15 KiB) Vizualizat de 5636 ori
-
- Eticheta de la Frig R600a
in dreapta
Schema electrica pornire cu PTC
in stg caract masinii inclusiv gramajul de R600 Pcompresor U alimentare - SCH electrica cu PTC.JPG (76.37 KiB) Vizualizat de 5637 ori
-
- Legaturi electrice la UI
Se vad foarte clar :
Grilele pebntru dirijarea aerului laterala stg dr
Clapeta de baleiaj si motorasul pas cu pas
Panoul de afisaj cu leduri care indica starea AC-ului - UI legat electr.JPG (116.6 KiB) Vizualizat de 5641 ori
-
- Mesaje: 3
- Membru din: Lun Mar 23, 2015 3:29 pm
- Localitate: Bucuresti
Re: Poze practica Freon Trading
de Emil gr 15 » Dum Aug 23, 2015 4:34 pm
Am gasit in Ungaria valva perforanta de 8 costa cam 2,5 Euro
Vpoi pune o poza cu ambalajul sa o vedeti
Vpoi pune o poza cu ambalajul sa o vedeti
- Fişiere ataşate
-
- Valva perforanta de 8
- Valva perforanta de 8 (Custom).JPG (59.83 KiB) Vizualizat de 5446 ori
-
- Mesaje: 18
- Membru din: Lun Mar 23, 2015 3:32 pm
- Localitate: Videle
Re: Poze practica Freon Trading
de Kuki » Sâm Mai 21, 2016 11:20 pm
Emil gr 15 scrie:Am gasit in Ungaria valva perforanta de 8 costa cam 2,5 Euro
Vpoi pune o poza cu ambalajul sa o vedeti
Am gasit si eu mai ieftin pe Alibaba dar trebuia sa cumpar 30 bucati
-
- Mesaje: 23
- Membru din: Lun Mai 30, 2016 12:50 pm
Re: Poze practica Freon Trading
de SebiGil » Mar Iun 07, 2016 5:13 pm
La noi cat costa o valva de recuperat gazul din AC ?
-
- Mesaje: 28
- Membru din: Joi Iun 25, 2015 12:23 pm
- Localitate: Bucuresti
Re: Poze practica Freon Trading
de Kaponel » Mar Iun 07, 2016 5:57 pm
SebiGil scrie:La noi cat costa o valva de recuperat gazul din AC ?
Am cautat vara trecuta cu baietii dar sub 60 lei nu am gasit nimic ,am inteles ca in ungaria sunt preturi cu bun simt
